Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

393.277-40 32 074A — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

393.277-40 32 074A

Cassete para adaptador de broca ajustável

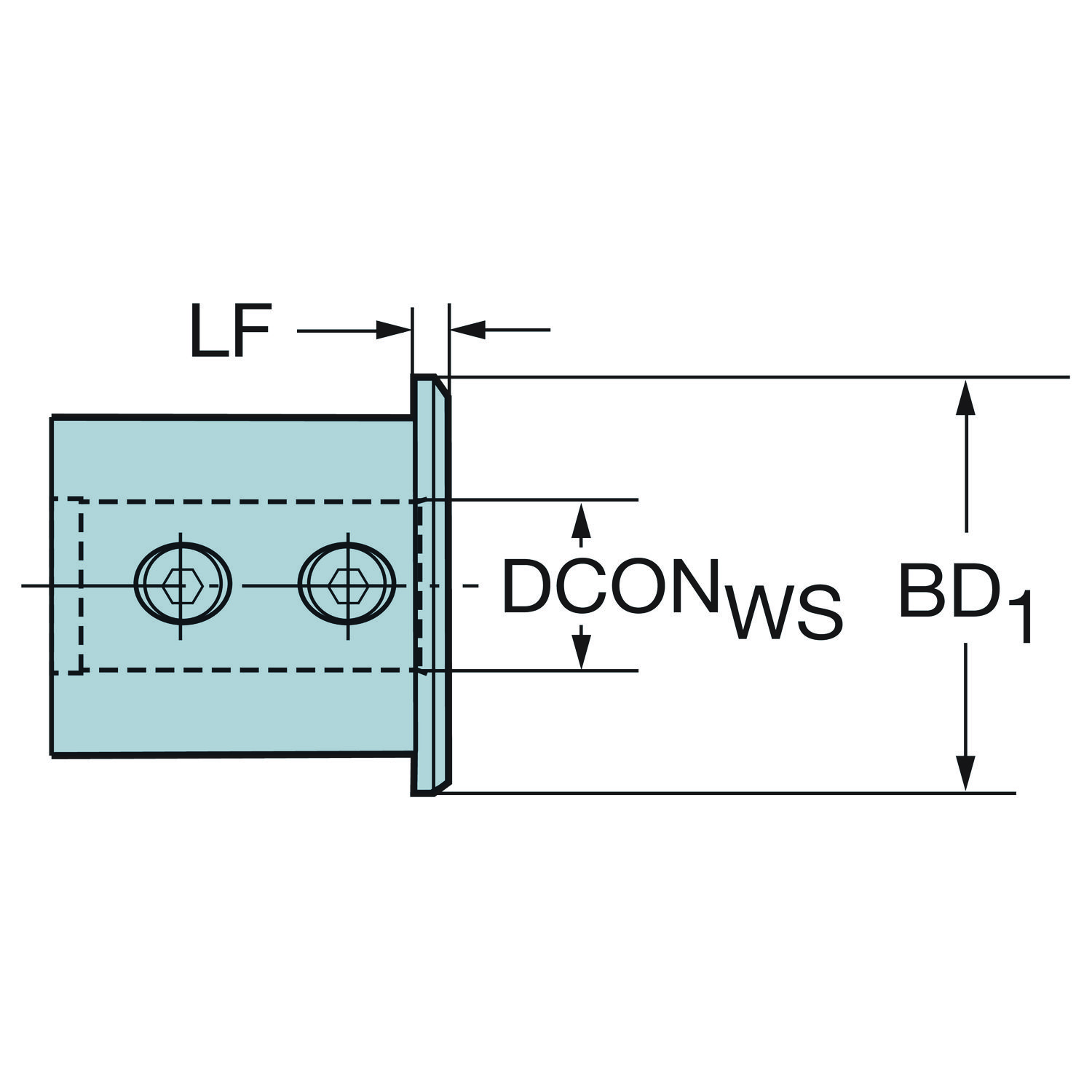

Adaptador simétrico rotativo · comprimento funcional 4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.277-40 32 074A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
393.277-40 32 074A
Código compactado
393.277-4032074A
Material ID
5760595
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
300 g
EAN
11156585
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022001
Origem
DE
Lançamento
19/07/1999
CoroPak de lançamento
99.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 70 mm
Comprimento de fixação LSCWS 70 mm
Comprimento do corpo LB_1 4 mm
Comprimento funcional LF 4 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro da conexão DCONWS 32 mm
Diâmetro do corpo BD_1 48 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (ISO9766 broca bucha com flange) — métrica: 40
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste) — métrica: 32
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Shank length (metric) LS 70 mm
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Tolerância do diâmetro de conexão TCDCON h6
Torque TQ 30 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
