E12-A32-CS-250

Adaptação · Rotating adaptor

E12-A32-CS-250

Haste cilíndrica para adaptador Coromant EH

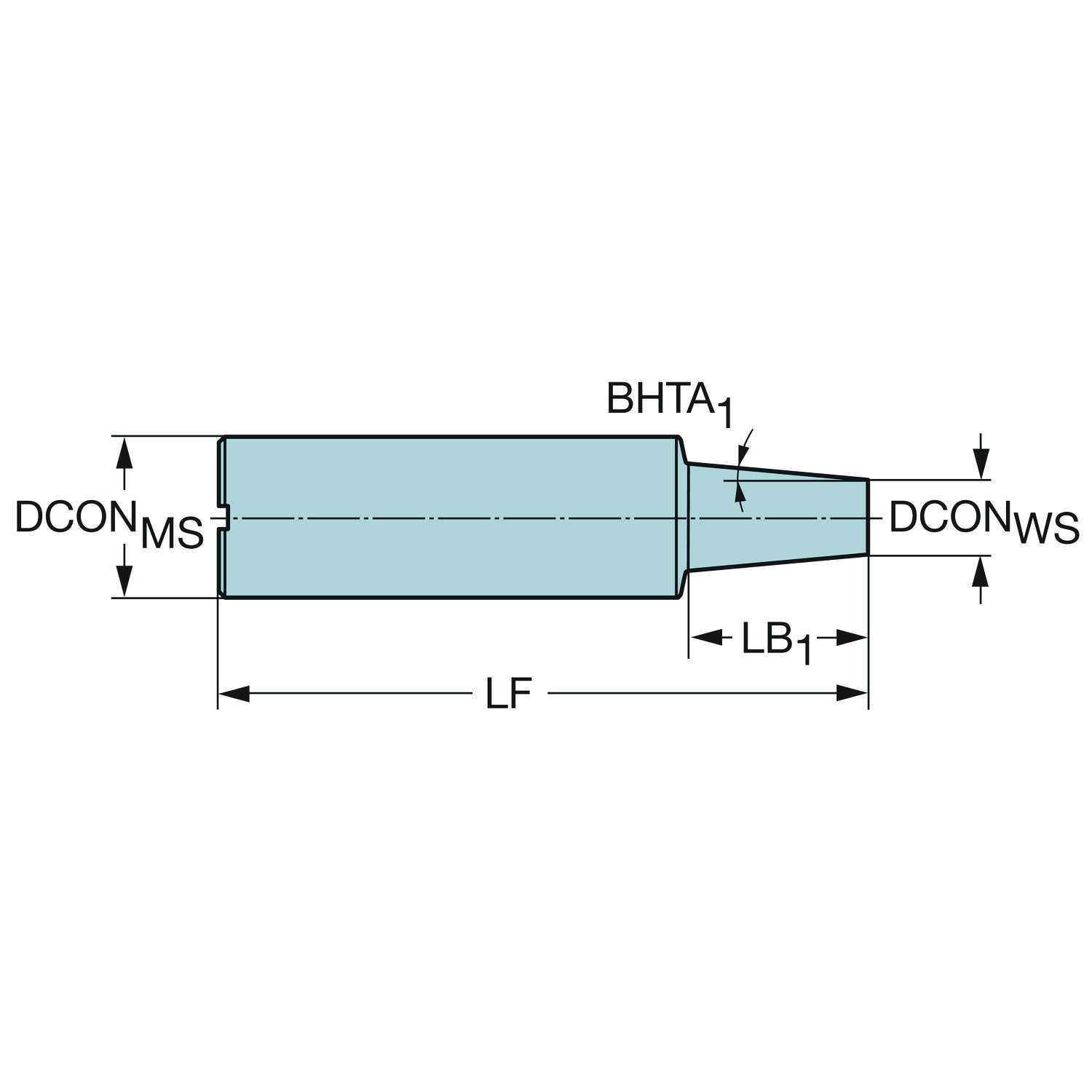

Adaptador simétrico rotativo · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja Sob encomenda na Sandvik Coromant

Entrega imediata

R$3.066,26 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
E12-A32-CS-250
Código compactado
E12-A32-CS-250
Material ID
5732632
Família
Adaptação
Tipo
Rotating adaptor
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.0 Kilogram
EAN
12416224
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022001
Origem
US
Lançamento
20/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de conicidade BHTA_1 10
ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Steel
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 192 mm
Comprimento do corpo LB_1 57.8 mm
Comprimento do corpo LB_2 250 mm
Comprimento funcional LF 250 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro da conexão DCONWS 11.6 mm
Diâmetro do corpo BD_1 11.6 mm
Diâmetro do corpo BD_2 32 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 32.0
Direção de interface de adaptação da peça ADINTWS Coromant EH -metric - E12
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 10000
Sensor embedded property SEP Não
Tipo código de saída de refrigeração CXSC axial concentric exit
Tolerância do diâmetro de conexão TCDCON h6
Torque TQ 15 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
