Adaptação · Adaptador rotativo
ER-EH12-08-024
Adaptador Coromant EH para ER
Adaptador simétrico rotativo · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$2.154,70a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para ER-EH12-08-024.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- ER-EH12-08-024
- Código compactado
- ER-EH12-08-024
- Material ID
- 6854915
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 31 g
- EAN
- 7323220204472
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020405
- Origem
- US
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
- STP básico 75969768.stp
- STP detalhado 75969769.stp
- DXF 2D 75969770.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

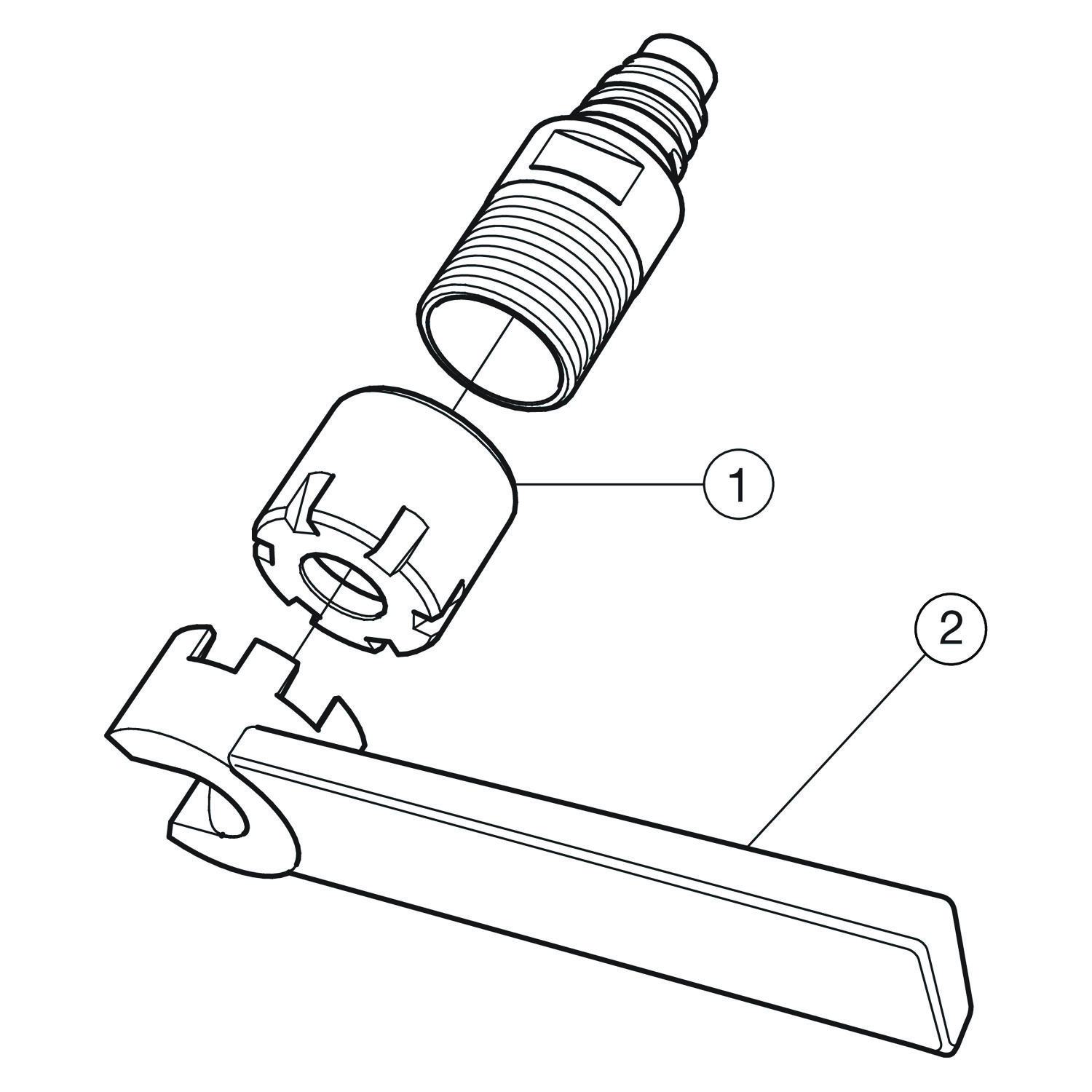

Itens inclusos
- 1 × 5533 065-04 Porca
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.976 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

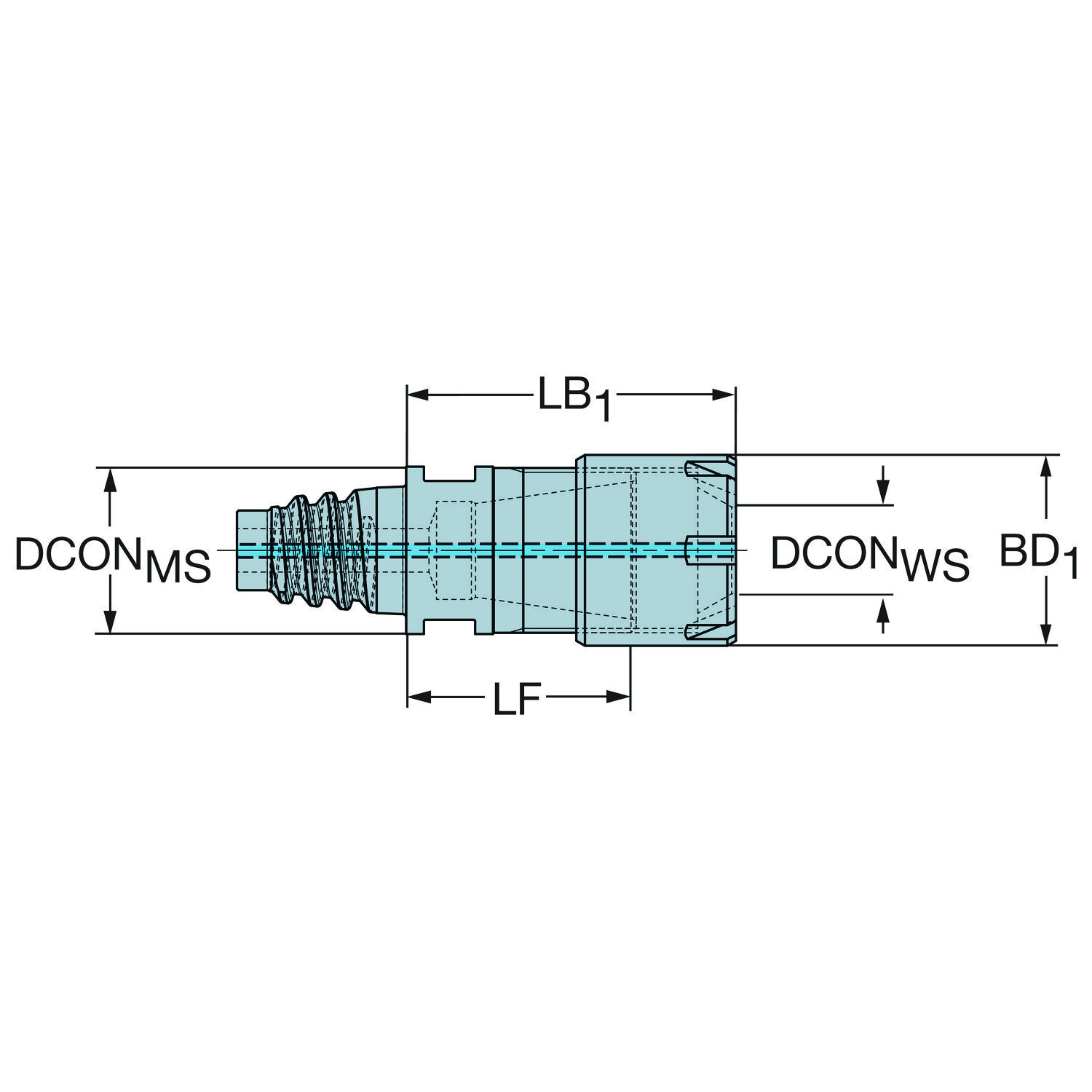

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 24 mm |
| Comprimento funcional | LF | 18 mm |
| Diâmetro da conexão | DCONMS | 11.7 mm |
| Diâmetro da conexão | DCONWS | 8.5 mm |
| Diâmetro do corpo | BD_1 | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E12 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) -ER8 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 3 no catálogo
Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 40 no catálogo
392.140EH-40 12 044 ISO 7388-1 para adaptador Coromant EH
392.140EH-40 12 060 ISO 7388-1 para adaptador Coromant EH
392.55EH-30 12 046 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 12 063 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 12 054 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 12 070 MAS-BT 403 para adaptador Coromant EH
392.EREH-16 12 010 ER para adaptador Coromant EH
C3-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 038 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 054 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 132 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 044 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 060 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 121 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 045 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 061 Coromant Capto® para adaptador Coromant EH
C6-391.EH-12 049 Coromant Capto® para adaptador Coromant EH
C6-391.EH-12 065 Coromant Capto® para adaptador Coromant EH
E12-A12-SE-100 Haste cilíndrica para adaptador Coromant EH
E12-A12-SS-100 Haste cilíndrica para adaptador Coromant EH
E12-A16-CE-150 Haste cilíndrica para adaptador Coromant EH
E12-A16-CS-140 Haste cilíndrica para adaptador Coromant EH
E12-A16-CS-170 Haste cilíndrica para adaptador Coromant EH
E12-A16-SS-065 Haste cilíndrica para adaptador Coromant EH
E12-A32-CS-250 Haste cilíndrica para adaptador Coromant EH
EH-BB30-12-044 Adaptador BIG-PLUS MAS-BT para Coromant EH
EH-ER20-12-010 ER para adaptador Coromant EH
EH-ER25-12-014 ER para adaptador Coromant EH
EH-ER32-12-014 ER para adaptador Coromant EH
EH12-A11.7-SH-110 Haste cilíndrica para adaptador Coromant EH
EH12-A11.7-SH-135 Haste cilíndrica para adaptador Coromant EH
EH12-A11.7-SS-085 Haste cilíndrica para adaptador Coromant EH
EH12-A12-SH-110 Haste cilíndrica para adaptador Coromant EH
EH12-A16-CE-165 Haste cilíndrica para adaptador Coromant EH
HA04-EH12-12-043 HSK para adaptador Coromant EH
HA05-EH12-12-050 HSK para adaptador Coromant EH
HA06-EH12-12-051 HSK para adaptador Coromant EH
HA06-EH12-12-068 HSK para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
