Adaptação · Adaptador rotativo
E12-A16-CE-150
Haste cilíndrica para adaptador Coromant EH
Adaptador simétrico rotativo · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para E12-A16-CE-150.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- E12-A16-CE-150
- Código compactado
- E12-A16-CE-150
- Material ID
- 5782675
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 393 g
- EAN
- 12463603
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- DE
- Lançamento
- 26/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
- STP básico 75681007.stp
- STP detalhado 75681008.stp
- DXF 2D 75681009.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5680 093-02 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 4.659 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

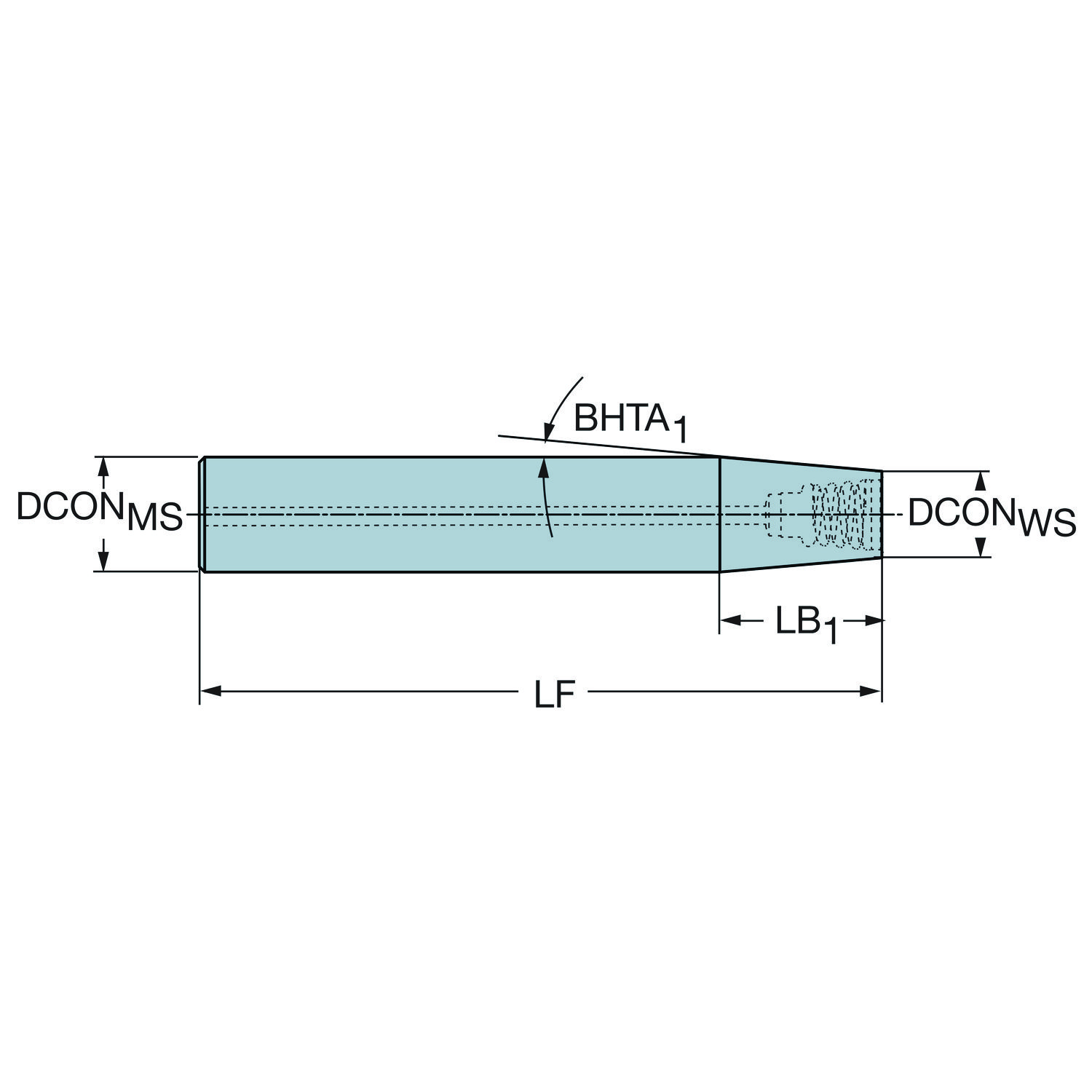

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 1 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Metal duro |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 58 mm |
| Comprimento do corpo | LB_1 | 90 mm |
| Comprimento do corpo | LB_2 | 150 mm |
| Comprimento funcional | LF | 150 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro da conexão | DCONWS | 11.6 mm |
| Diâmetro do corpo | BD_1 | 11.6 mm |
| Diâmetro do corpo | BD_2 | 16 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 16.00 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — métrica - E12 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 23000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 15 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 73 no catálogo
316-12BM210-12060G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para perfilamento
316-12BM440-12060G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para perfilamento
316-12CM210-12015G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM210-12030G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM210-12045G 1030 CoroMill® 316, cabeça inteiriça de metal duro para fresamento de chanfros
316-12CM210-12045G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM210-12060G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM600-12015G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM600-12030G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM600-12045G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12CM600-12060G 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de chanfros
316-12FL642-12005L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-12FL642-12010L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-12FL642-12020L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-12FL642-12030L 1745 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento lateral Recomendado
316-12FM635-12020D 6060 Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade
316-12FM635-12020D S1KU Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade
316-12FM650-12000L 1030 CoroMill® 316, cabeça inteiriça de metal duro para acabamento
316-12FM650-12000L 1730 Cabeça CoroMill® 316 inteiriça de metal duro para acabamento
316-12FM650-12010L 1730 Cabeça CoroMill® 316 inteiriça de metal duro para acabamento
316-12HM350-12015P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para faceamento de alto avanço
316-12HM438-12015D 6060 Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade Recomendado
316-12HM438-12015D S1KU Cabeça soldada de cerâmica CoroMill® 316 para desbaste em alta velocidade
316-12HM450-12015P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para faceamento de alto avanço
316-12HM450C12015P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para faceamento de alto avanço
316-12SL442-12000P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12005P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12015P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12030P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SL442-12040P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento pesado Recomendado
316-12SM210-12005P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento de carga de cavacos
316-12SM210-12008P 1730 Cabeça inteiriça de metal duro CoroMill® 316 para fresamento de carga de cavacos
316-12SM345-12000A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-12SM345-12010A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-12SM345-12025A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-12SM345-12040A H10F Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
316-12SM350-12005P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM350-12010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM440-12004K 1730 Cabeça CoroMill® 316 inteiriça de metal duro para desbaste com quebra-cavacos
316-12SM450-12005P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450-12010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450-12015P 1030 CoroMill® 316, cabeça inteiriça de metal duro para fresamento estável em várias operações
316-12SM450-12015P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450-12020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450-12030P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450-12040P 1030 CoroMill® 316, cabeça inteiriça de metal duro para fresamento estável em várias operações
316-12SM450-12040P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450C12005P 1030 CoroMill® 316, cabeça inteiriça de metal duro para fresamento estável em várias operações
316-12SM450C12005P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450C12010P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450C12020P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450C12030P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM450C12040P 1730 Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis
316-12SM545-12004K 1730 Cabeça CoroMill® 316 inteiriça de metal duro para desbaste com quebra-cavacos
316-12UM400-12030G 1730 Cabeça CoroMill® 316 inteiriça de metal duro com perfil quarto de ciclo
316-12UM400-12040G 1730 Cabeça CoroMill® 316 inteiriça de metal duro com perfil quarto de ciclo
327-EH12-12-017 Coromant EH® para adaptador CoroMill® 327
327-EH12-14-017 Coromant EH® para adaptador CoroMill® 327
415-13EH12-05H Corpo de Fresa de facear CoroMill® 415
ER-EH12-08-024 Adaptador Coromant EH para ER
R216-12EH12 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R300-12EH12-05M Corpo de Fresa de facear CoroMill® 300
R300-12EH12-07L Corpo de Fresa de facear CoroMill® 300
R300-15EH12-07L Corpo de Fresa de facear CoroMill® 300
R300-15EH12-07M Corpo de Fresa de facear CoroMill® 300
R390-0117EH12-07L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-012EH12-07L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-012EH12-07M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-0137EH12-07L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-0137EH12-07M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-014EH12-07M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 53 no catálogo
131-2516-B Bucha quadrada com posicionamento Easy-Fix
132L-1616050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2516 Luva cilindrica
393.14-25 160 Pinça ER
393.14-32 160 Pinça ER
393.14-32 170 Pinça ER
393.14-40 160 Pinça ER
393.14-40 170 Pinça ER
393.14-50 160 Pinça ER
393.14-50 180 Pinça ER
393.15-25 16 Pinça ER
393.15-32 16 Pinça ER
393.15-40 16 Pinça ER
393.16-25 16 ER collet
393.16-32 16 ER collet
393.37A-20 16 072 Bucha para cabeça de mandrilamento de precisão
393.CF-20 16 50 Luva cilindrica
393.CF-25 16 56 Luva cilindrica
393.CG-20 16 52 Luva cilindrica
393.CG-25 16 56 Luva cilindrica
393.CG-32 16 60 Luva cilindrica
393.CGS-20 16 52 Luva cilindrica
393.CGS-25 16 56 Luva cilindrica
393.CGS-32 16 60 Luva cilindrica
A1B27-40 16 080 ISO 7388-1 para adaptador ISO 9766
A1B27-50 16 080 ISO 7388-1 para adaptador ISO 9766
A227-30 16 080 MAS-BT 403 para adaptador ISO 9766
A2B27-40 16 070 MAS-BT 403 para adaptador ISO 9766
A2B27-50 16 080 MAS-BT 403 para adaptador ISO 9766
A3B27-40 16 080 CAT-V para adaptador ISO 9766
C10-391.19-16 100 Coromant Capto® para mandril com fixação térmica
C3-391.27-16 056 Coromant Capto® para adaptador ISO 9766
C4-131-00050-16 Coromant Capto® para adaptador com haste cilíndrica
C4-391.19-16 080 Coromant Capto® para mandril com fixação térmica
C4-391.19-16 112 Coromant Capto® para mandril com fixação térmica
C4-391.27-16 056 Coromant Capto® para adaptador ISO 9766
C5-131-00055-16 Coromant Capto® para adaptador com haste cilíndrica
C5-391.19-16 080 Coromant Capto® para mandril com fixação térmica
C5-391.27-16 065 Coromant Capto® para adaptador ISO 9766
C6-391.19-16 085 Coromant Capto® para mandril com fixação térmica
C6-391.27-16 070 Coromant Capto® para adaptador ISO 9766
C8-391.19-16 095 Coromant Capto® para mandril com fixação térmica
C8-391.27-16 080 Coromant Capto® para adaptador ISO 9766
EF-20-16 Bucha cilíndrica com posicionamento Easy-Fix
EF-25-16 Bucha cilíndrica com posicionamento Easy-Fix
EF-32-16 Bucha cilíndrica com posicionamento Easy-Fix
EF-40-16 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH16Q-S-095 HSK para mandril iLock com fixação térmica
HA06-SH16Q-S-120 HSK para mandril iLock com fixação térmica
HA10-SH16Q-S-100 HSK para mandril iLock com fixação térmica
HA10-SH16Q-S-130 HSK para mandril iLock com fixação térmica
HT06-DR16-A036-080 HSK para adaptador ISO 9766
HT10-DR16-A036-090 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
