Ferramentas · Solid shoulder face mill
316-12SM345-12010A H10F
Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
Fresa · classe H10F com cobertura Uncoated Grade · raio de ponta 1 mm, diâmetro de corte 12 mm, comprimento funcional 14,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe H10F Preço na loja
Entrega imediata
R$656,30 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 316-12SM345-12010A H10F
- Código compactado
- 316-12SM345-12010AH10F
- Material ID
- 5782698
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- H10F
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 35.0 Gram
- EAN
- 12465176
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- DE
- Lançamento
- 26/09/2009
- CoroPak de lançamento
- 09.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 5.264 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

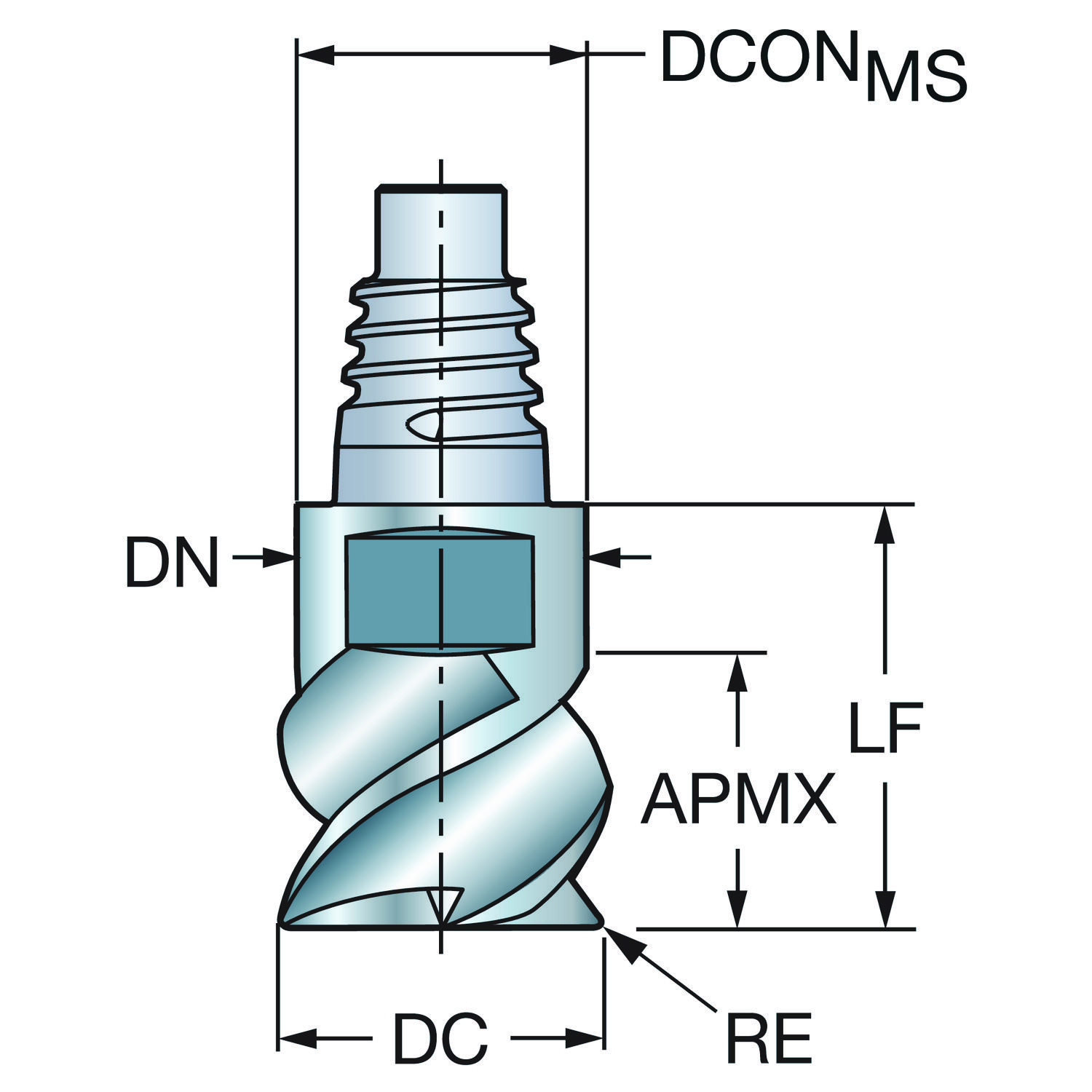

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 45 |
| ângulo de saída axial | GAMP | 13.5 |
| ângulo de saída radial | GAMF | 13.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h9 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 14.5 mm |
| Comprimento total | OAL | 28.3 mm |
| Diâmetro da conexão | DCONMS | 11.7 mm |
| Diâmetro de corte | DC | 12 mm |
| Diâmetro do pescoço | DN | 11.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH -metric - E12 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <lt/>1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Profundidade de corte máxima | APMX_FFW | 6.5 mm |
| Profundidade de corte máxima | APMX | 6.5 mm |
| Profundidade de corte máxima | APMX_PFW | 6.5 mm |
| Raio do canto | RE | 1 mm |
| Reafiações máximas | NORGMX | 1 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
