1K232-0600-XB 1730
Fresa de topo CoroMill® Dura de metal duro para usinagem geral
Fresa para aço (ISO P) · classe 1730 com cobertura PVD · diâmetro de corte 6 mm, comprimento funcional 63 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Classe 1730 Preço na loja
Entrega imediata
R$826,95 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 1K232-0600-XB 1730
- Código compactado
- 1K232-0600-XB1730
- Material ID
- 8213424
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- 1730
- Cobertura
- ALCRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 22.4 Gram
- EAN
- 7323226615838
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 01/10/2022
- CoroPak de lançamento
- 22.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 454 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 130 m/min
- Avanço por dente
- 0,03 mm/r
- Rotação
- 6.897 rpm
Para Aço · Solid Milling · rotação calculada para Ø 6 mm. Ajuste pela sua máquina e fixação na calculadora.
Solid Milling
| Material | vc m/min | fz mm/r | AER | Vida |
|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 130 (130 – 340) | 0,03 (0,02 – 0,05) | 1 (0,02 – 1) | — |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 80 (80 – 210) | 0,03 (0,02 – 0,05) | 1 (0,02 – 1) | — |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 150 (150 – 390) | 0,03 (0,02 – 0,05) | 1 (0,02 – 1) | — |
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 680 (680 – 1.800) | 0,05 (0,02 – 0,09) | 1 (0,02 – 1) | — |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.

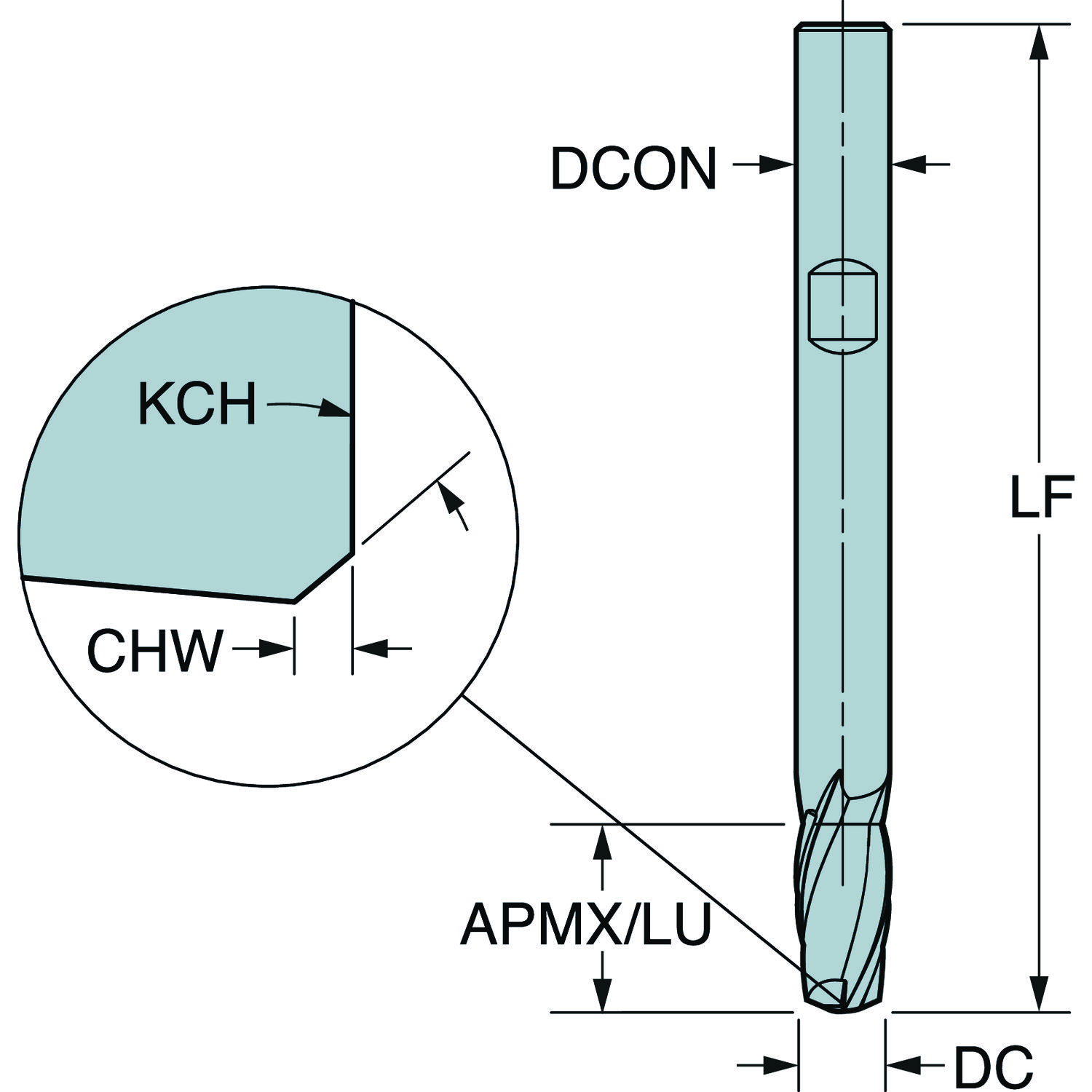

| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 28 |
| ângulo de saída axial | GAMP | 5 |
| ângulo de saída radial | GAMF | 10 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 20 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1730 |
| Classe da tolerância do diâmetro de corte | TCDC | e8 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 36 mm |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Comprimento util | LU | 12 mm |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -metric: 6 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | M |
| Largura do chanfro de canto | CHW | 0.13 mm |
| Maior tolerância do diâmetro de corte | DCTOLU | -0.02 mm |
| Menor tolerância do diâmetro de corte | DCTOLL | -0.04 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_EFW | 12 mm |
| Profundidade de corte máxima | APMX_FFW | 12 mm |
| Profundidade de corte máxima | APMX | 12 mm |
| Profundidade de corte máxima | APMX_PFW | 12 mm |
| Reafiações máximas | NORGMX | 1 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 11 no catálogo
A1B20-40 06 050 ISO 7388-1 para adaptador Weldon A1B20-40 06 100 ISO 7388-1 para adaptador Weldon
A2B20-40 06 100 Adaptador MAS-BT 403 para Weldon A2B20-50 06 063 Adaptador MAS-BT 403 para Weldon
C3-391.20-06 045A Coromant Capto® para adaptador Weldon
C4-391.20-06 050 Coromant Capto® para adaptador Weldon
C5-391.20-06 050 Coromant Capto® para adaptador Weldon
C6-391.20-06 055 Coromant Capto® para adaptador Weldon
C8-391.20-06 070 Coromant Capto® para adaptador Weldon

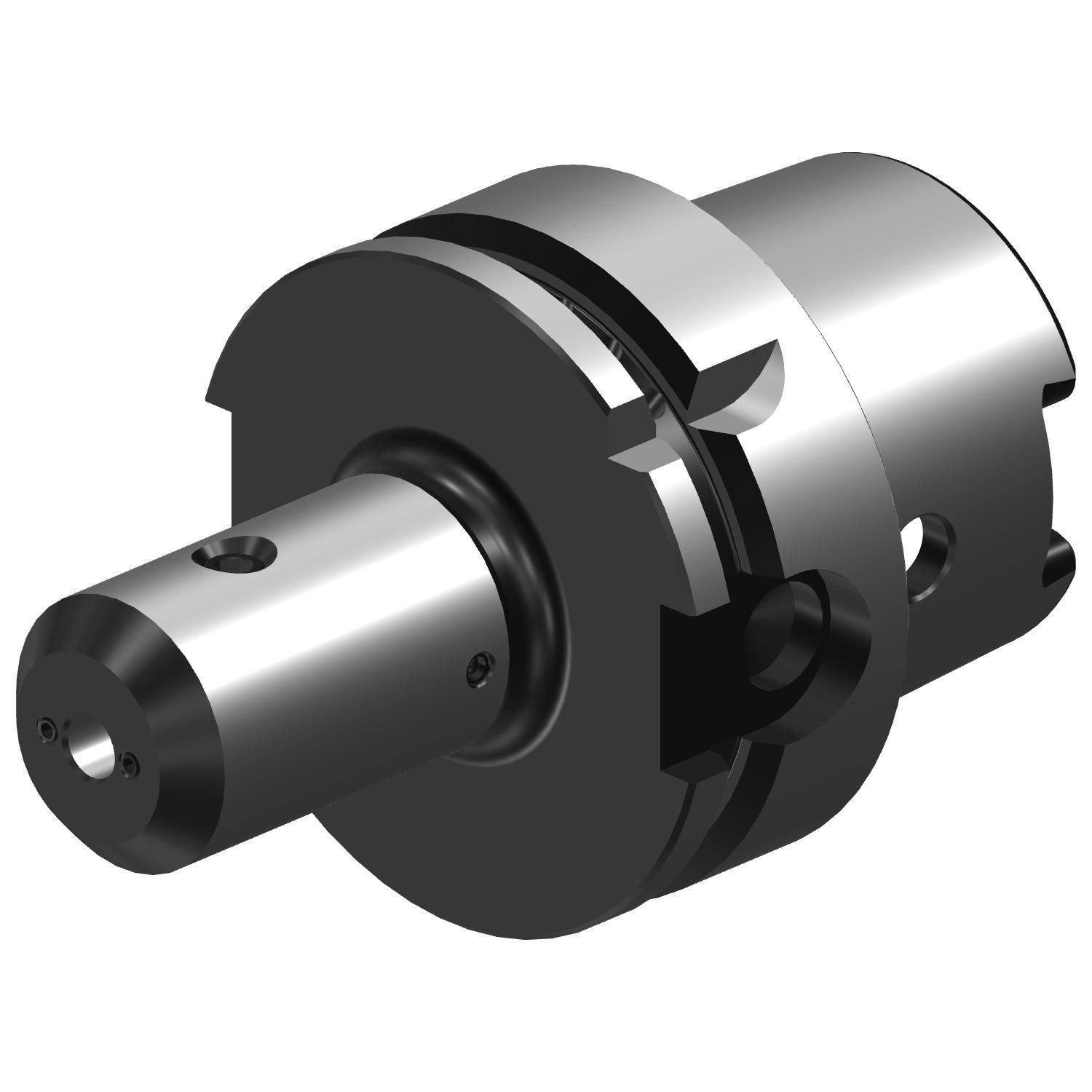

HA06-WE06-B026-070 Adaptor with HSK coupling to Weldon

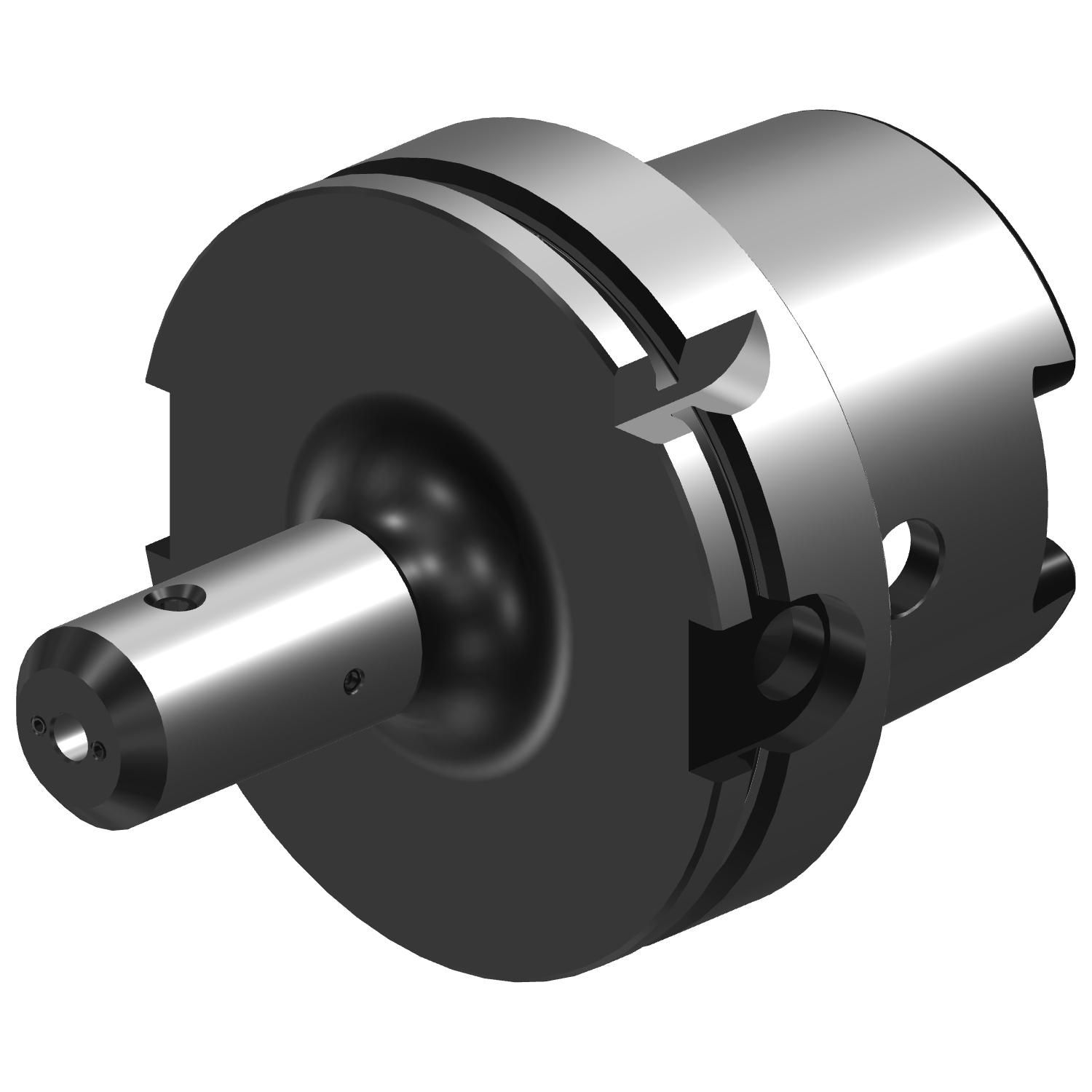

HA10-WE06-B026-090 Adaptor with HSK coupling to Weldon Nada com esse termo. Tente só o início do código.
