393.14-16 0600 — Foto do produto

Foto do produto

Adaptação · Pinça cilíndrica

393.14-16 0600

Pinça ER

Pinça e bucha · comprimento funcional 10,26 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$450,23a unidade

Prazo e condições da loja Hailtools. Como comprar

R$450,23 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
393.14-16 0600
Código compactado
393.14-160600
Material ID
5760404
Família
Adaptação
Tipo
Pinça cilíndrica
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
23 g
EAN
11830895
NCM
846610
UNSPSC
27112808
eCl@ss 13
21022101
Origem
CH
Lançamento
09/08/2004
CoroPak de lançamento
04.2

Arquivos CAD

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 393.14-16 0600 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 6.902 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

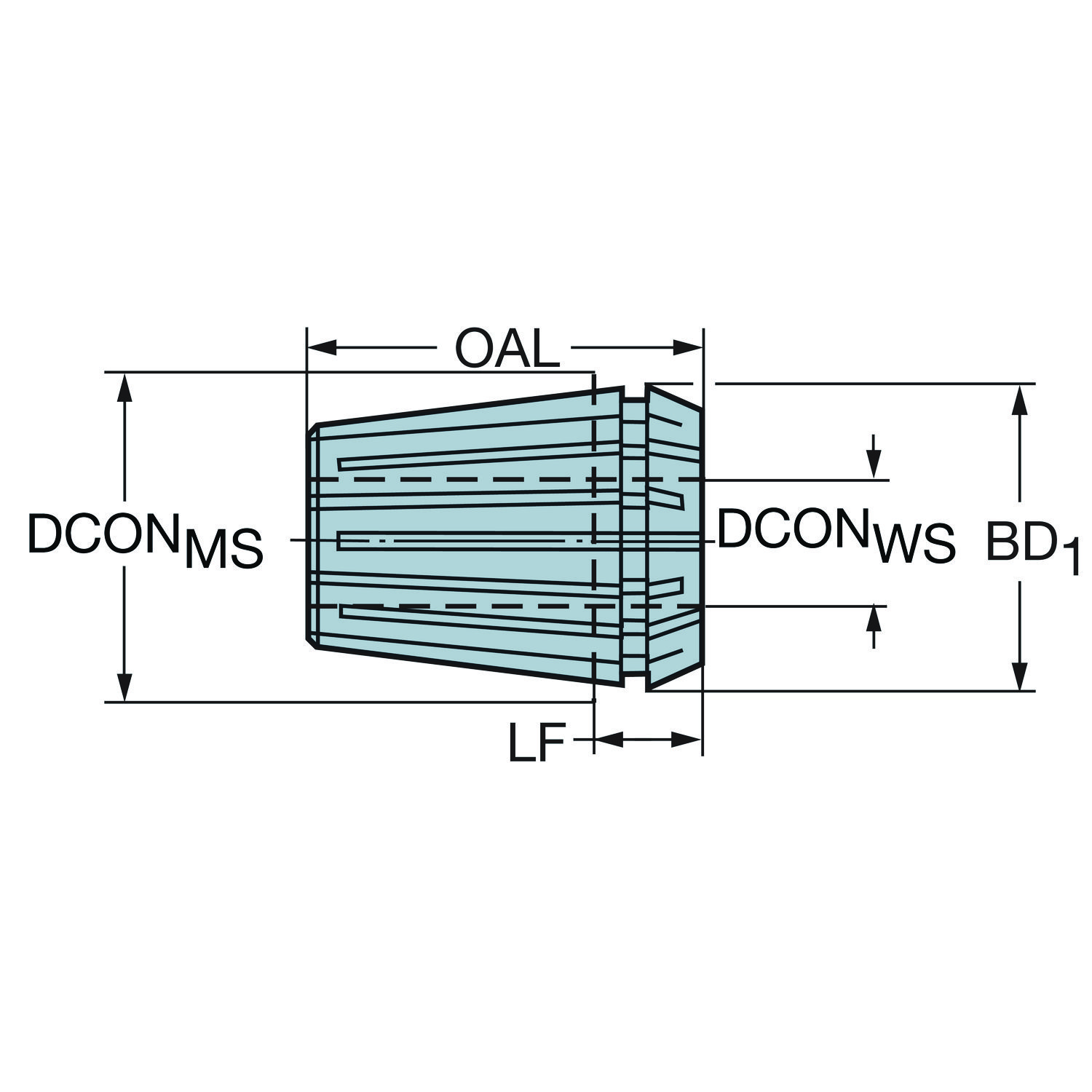

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCWS 27.5 mm
Comprimento funcional LF 10.26 mm
Comprimento total OAL 27.5 mm
Diâmetro da conexão DCONMS 17 mm
Diâmetro do corpo BD 17 mm
Direção da interface de adaptação da máquina ADINTMS ER pinça (DIN6499-B) -ER16
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica — métrica: 6.0 - 5.0
Lado máximo da peça com o diâmetro de conexão DCONXWS 6 mm
Lado mínimo da peça com o diâmetro de conexão DCONNWS 5 mm
Pressão de refrigeração CP 300 mm
Propriedade de auxílio de localização LOCAP Não
Propriedade de vedação SEAL Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
