Ferramentas · Alargador inteiriço para furos cilíndricos
835.T-0500-A1-PF 1024
Alargador CoroReamer™ 835 inteiriço de metal duro
Alargador · classe 1024 com cobertura PVD · diâmetro de corte 5 mm, comprimento funcional 74,25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 1024 Preço na loja
Indicada em 1º lugar para: P (aço), K (ferro fundido)
Serviço de recondicionamento da Sandvik Coromant: REC835.05.
Solicitar recondicionamentoMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 835.T-0500-A1-PF 1024.
Biblioteca técnica: tudo sobre GC1024 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 835.T-0500-A1-PF 1024
- Código compactado
- 835.T-0500-A1-PF1024
- Material ID
- 6266951
- Família
- Ferramentas
- Tipo
- Alargador inteiriço para furos cilíndricos
- Classe
- 1024
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 34 g
- EAN
- 26266951
- NCM
- 820760
- UNSPSC
- 23291703
- eCl@ss 13
- 21180401
- Origem
- DE
- Lançamento
- 26/06/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 782 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

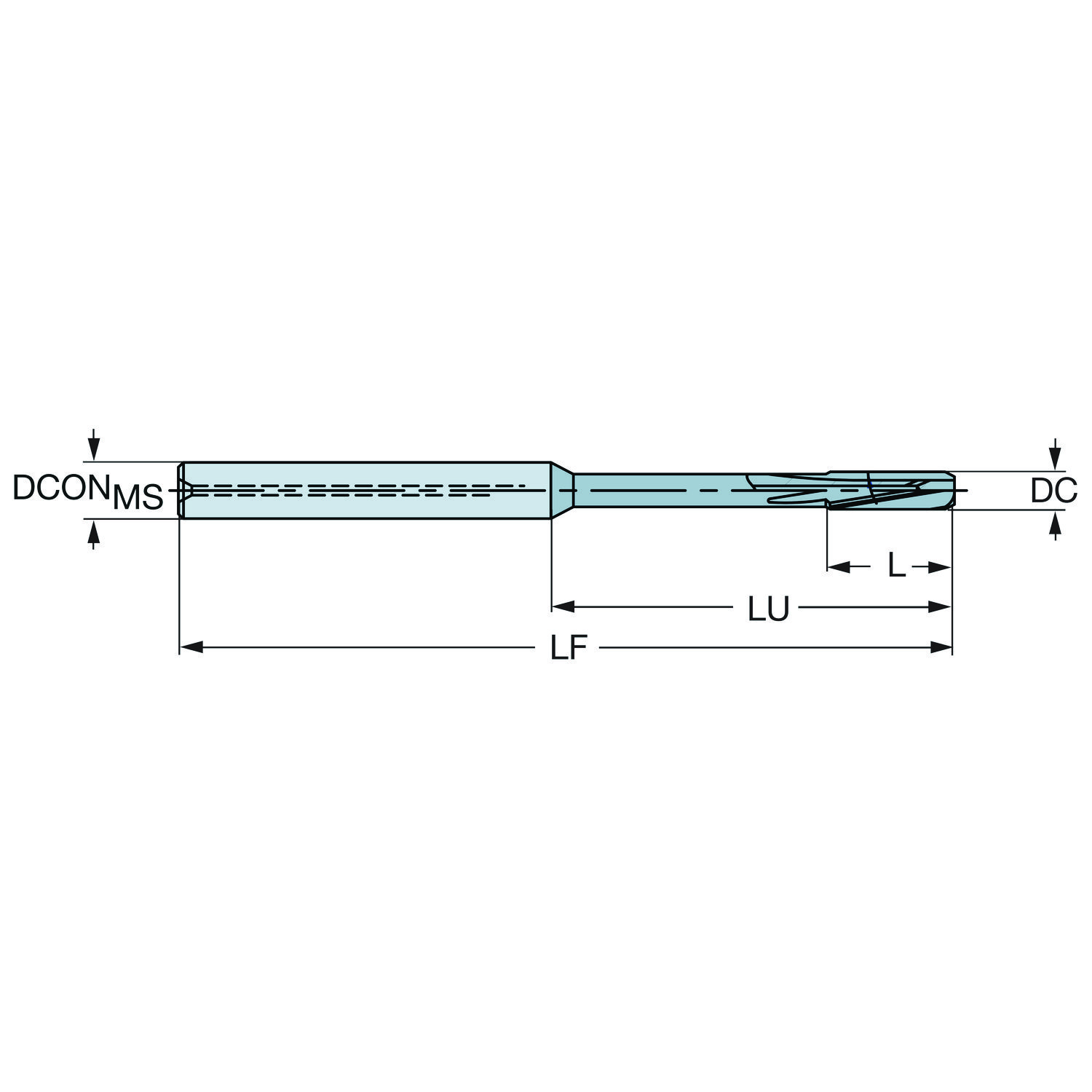

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 1024 |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da aresta de corte | L | 12 mm |
| Comprimento do canal de cavacos | LCF | 15.6 mm |
| Comprimento funcional | LF | 74.25 mm |
| Comprimento total | OAL | 75 mm |
| Comprimento util | LU | 39 mm |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 5 mm |
| Diâmetro do furo pré-usinado | PHD | 4.8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 6 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Pressão de refrigeração | CP | 20 mm |
| Quantidade de canais | NOF | 4 |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 14133 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à esquerda |
| Shank length (metric) | LS | 36 mm |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
| Tolerância alcançável do furo | TCHA | H7 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 47 no catálogo
131-2006-B Bucha quadrada com posicionamento Easy-Fix
132L-1206050-B Bucha cilíndrica com posicionamento Easy-Fix
132L-1606050-B Bucha cilíndrica com posicionamento Easy-Fix
132L-2206050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2506 Luva cilindrica
393.14-11 0600 Pinça ER
393.14-11 0650 Pinça ER
393.14-16 0600 Pinça ER
393.14-16 0700 Pinça ER
393.14-20 060 Pinça ER
393.14-20 070 Pinça ER
393.14-25 060 Pinça ER
393.14-25 070 Pinça ER
393.14-32 060 Pinça ER
393.14-32 070 Pinça ER
393.14-40 060 Pinça ER
393.14-40 070 Pinça ER
393.14-50 080 Pinça ER
393.15-16 06 Pinça ER
393.16-16 06 ER collet
393.16-25 06 ER collet
393.16-32 06 ER collet
393.CF-12 06 40 Luva cilindrica
393.CF-20 06 50 Luva cilindrica
393.CG-12 06 40 Luva cilindrica
393.CG-20 06 52 Luva cilindrica
393.CG-25 06 56 Luva cilindrica
393.CG-32 06 60 Luva cilindrica
393.CGP-20 06 72 Pinça cilíndrica tipo lápis
393.CGS-12 06 40 Luva cilindrica
393.CGS-20 06 52 Luva cilindrica
393.CGS-25 06 56 Luva cilindrica
C3-391.19-06 118 Coromant Capto® para mandril com fixação térmica
C4-391.19-06 075 Coromant Capto® para mandril com fixação térmica
C5-391.19-06 075 Coromant Capto® para mandril com fixação térmica
C6-391.19-06 080 Coromant Capto® para mandril com fixação térmica
EF-16-06 Bucha cilíndrica com posicionamento Easy-Fix
EF-20-06 Bucha cilíndrica com posicionamento Easy-Fix
EF-25-06 Bucha cilíndrica com posicionamento Easy-Fix
EF-32-06 Bucha cilíndrica com posicionamento Easy-Fix
EF-40-06 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH06Q-S-080 HSK para mandril iLock com fixação térmica
HA06-SH06Q-S-120 HSK para mandril iLock com fixação térmica
HA06-SH06Q-S-160 HSK to Shrink Fit chuck
HA06-SH06Q-S-200 HSK to Shrink Fit chuck
HA10-SH06Q-S-085 HSK para mandril iLock com fixação térmica
HA10-SH06Q-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
