Ferramentas · Alargador inteiriço para furos cilíndricos
435.B-1198-A1-XF H10F
Alargador CoroReamer™ 435 inteiriço de metal duro
Alargador · classe H10F com cobertura Uncoated Grade · diâmetro de corte 11,98 mm, comprimento funcional 118,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe H10F Preço na loja Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: P (aço), K (ferro fundido), N (não ferrosos)
Serviço de recondicionamento da Sandvik Coromant: REC435.13.
Solicitar recondicionamentoMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 435.B-1198-A1-XF H10F.
Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 435.B-1198-A1-XF H10F
- Código compactado
- 435.B-1198-A1-XFH10F
- Material ID
- 6266803
- Família
- Ferramentas
- Tipo
- Alargador inteiriço para furos cilíndricos
- Classe
- H10F
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 151,6 g
- EAN
- 26266803
- NCM
- 820760
- UNSPSC
- 23291703
- eCl@ss 13
- 21180401
- Origem
- DE
- Lançamento
- 20/09/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 916 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

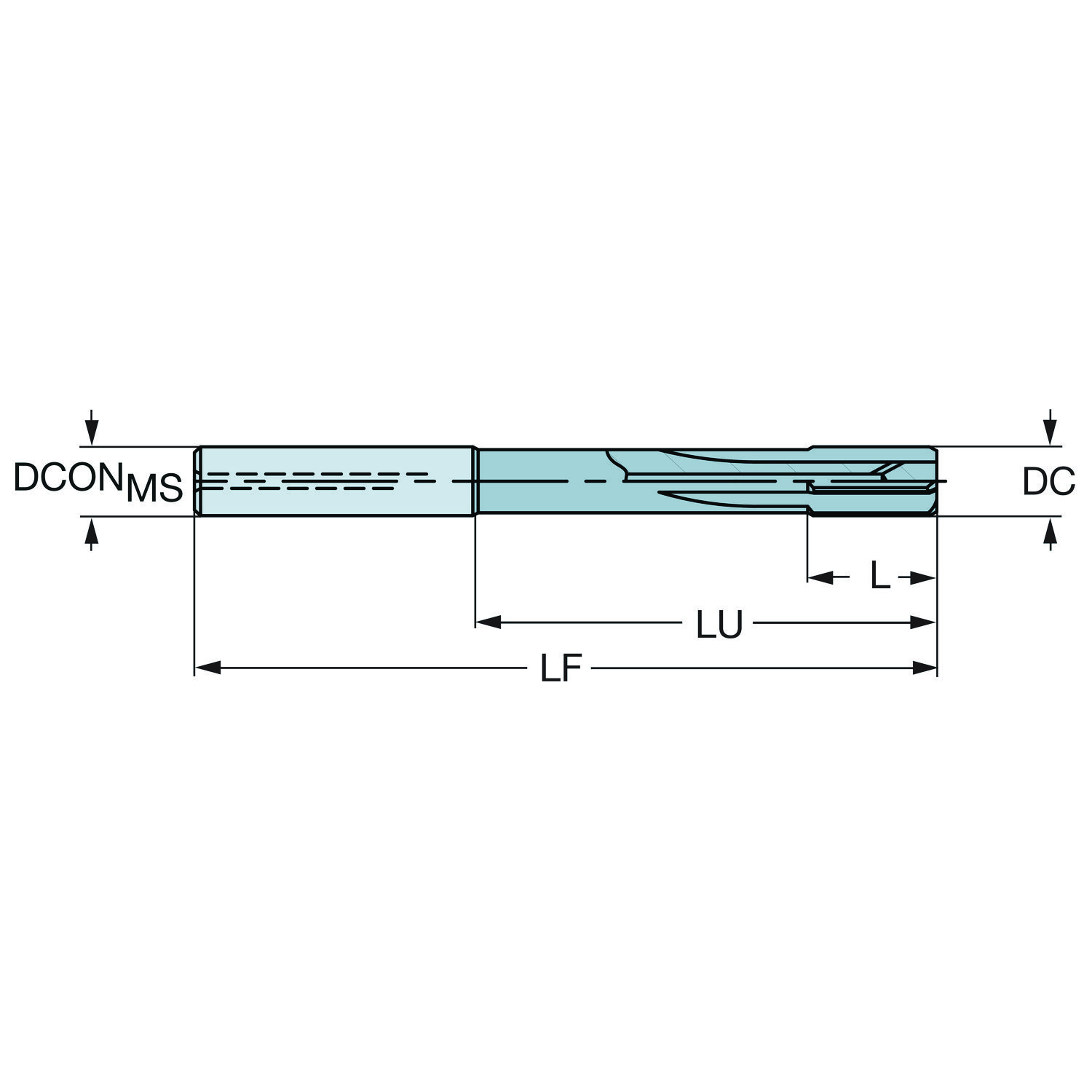

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | H10F |
| Código do projeto do canal | FDC | Canal de cavaco reto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da aresta de corte | L | 20 mm |
| Comprimento do canal de cavacos | LCF | 26 mm |
| Comprimento funcional | LF | 118.2 mm |
| Comprimento total | OAL | 120 mm |
| Comprimento util | LU | 75 mm |
| Diâmetro da conexão | DCONMS | 12 mm |
| Diâmetro de corte | DC | 11.98 mm |
| Diâmetro do furo pré-usinado | PHD | 11.8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 12 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| Pressão de refrigeração | CP | 20 mm |
| Quantidade de canais | NOF | 6 |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 2551 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal neutro (reto) |
| Shank length (metric) | LS | 45 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância alcançável do furo | TCHA | H7 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
