Adaptação · Rotating adaptor
C6-391.14-16 100
Coromant Capto® para mandril porta-pinça ER
Adaptador simétrico rotativo · comprimento funcional 89,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$3.243,14 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- C6-391.14-16 100
- Código compactado
- C6-391.14-16100
- Material ID
- 5730103
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.188 Kilogram
- EAN
- 12001452
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020405
- Origem
- IN,DE
- Lançamento
- 31/01/2005
- CoroPak de lançamento
- 05.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

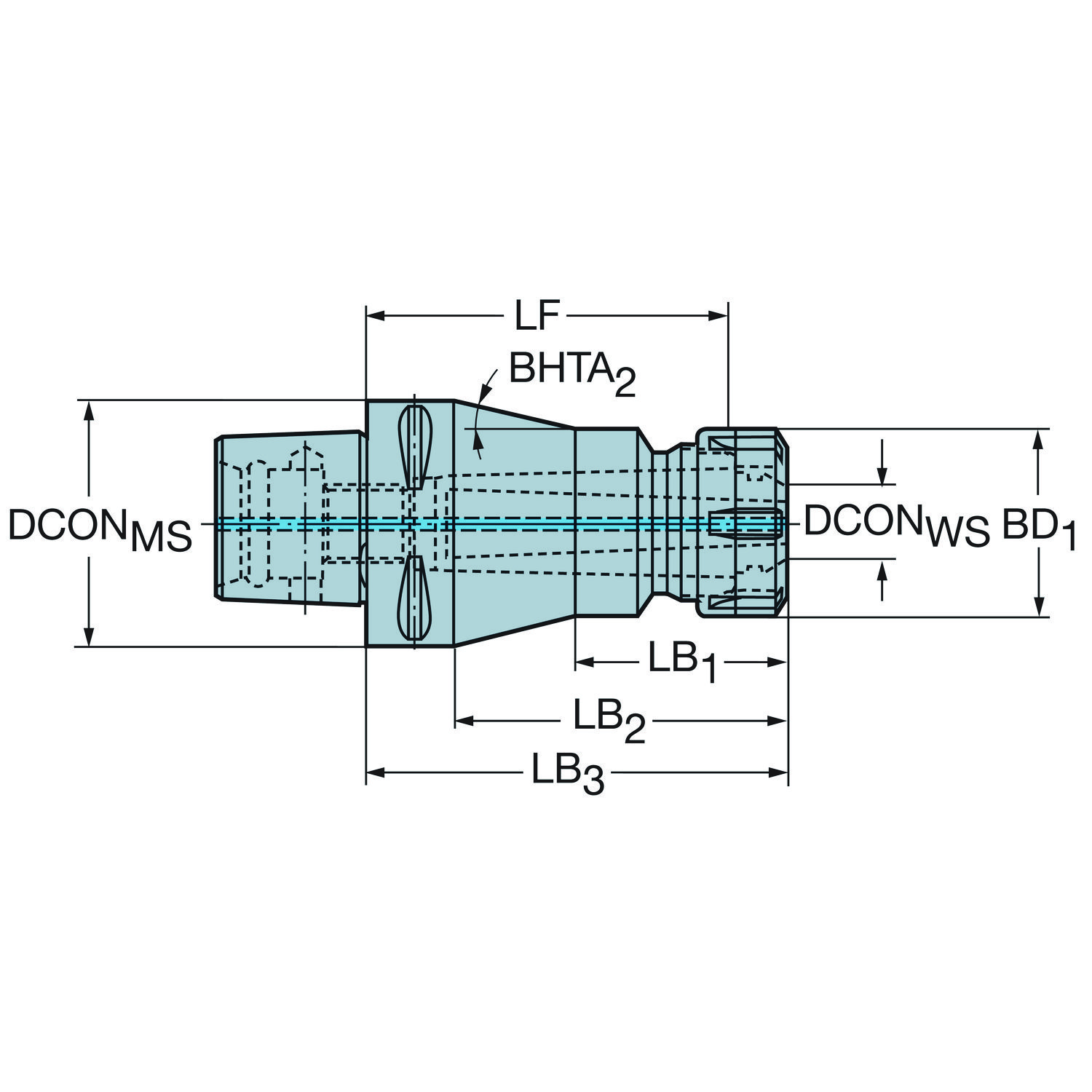

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 44.2 |
| ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento do corpo | LB_1 | 60 mm |
| Comprimento do corpo | LB_2 | 78 mm |
| Comprimento do corpo | LB_3 | 100 mm |
| Comprimento funcional | LF | 89.4 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 17 mm |
| Diâmetro do corpo | BD_1 | 28 mm |
| Diâmetro do corpo | BD_2 | 28 mm |
| Diâmetro do corpo | BD_3 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C6 |
| Direção de interface de adaptação da peça | ADINTWS | ER collet (DIN6499-B) -ER16 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 20000 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |

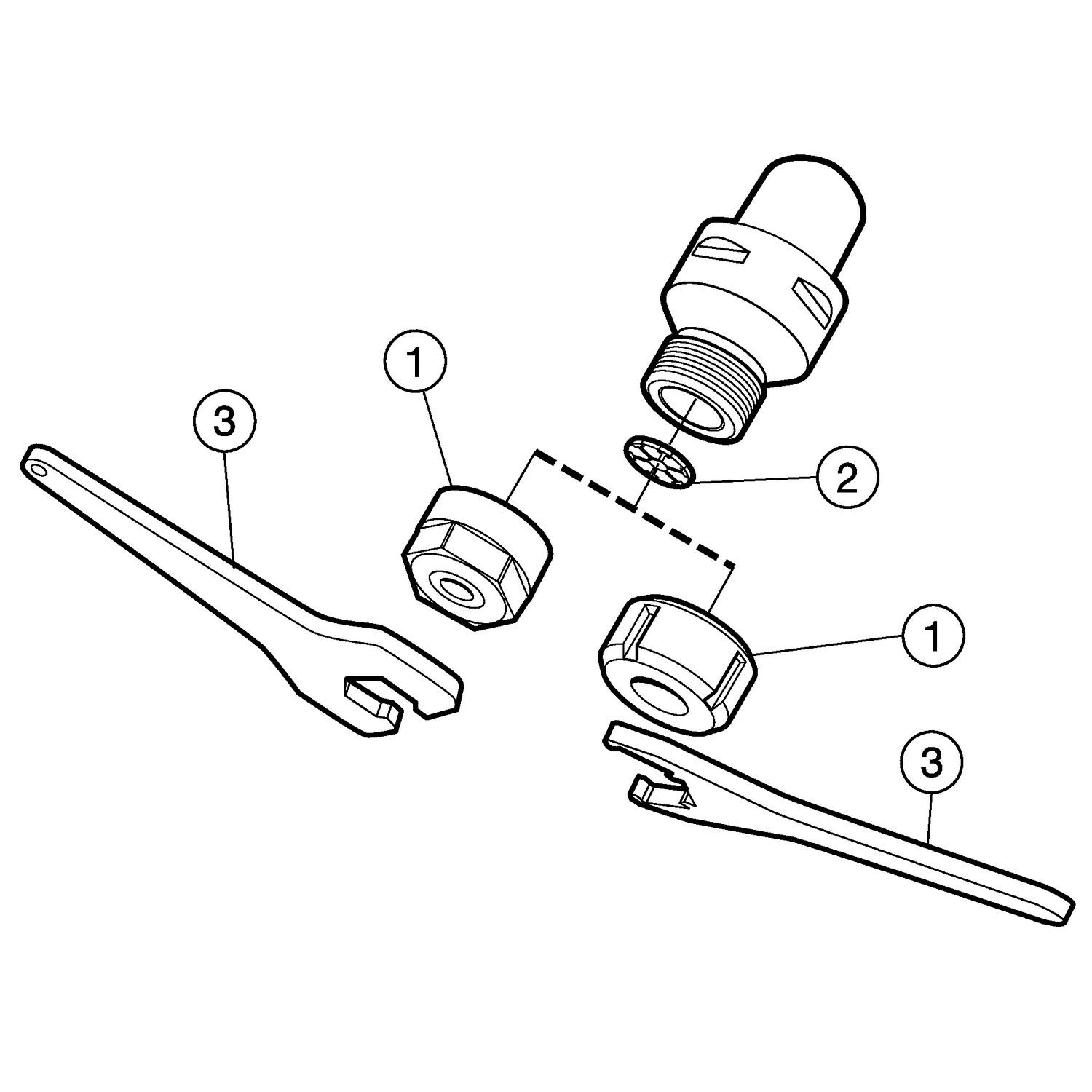

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5533 050-06
5680 091-01 Últimos produtos visitados
