Adaptação · Adaptador rotativo
327-EH12-12-017
Coromant EH® para adaptador CoroMill® 327
Adaptador simétrico rotativo · comprimento funcional 17 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$2.192,46a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 327-EH12-12-017.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
CoroMill 327 com fixação tipo pinça ERHailtools · Academia da Usinagem · YouTube
CoroMill 327Hailtools · Academia da Usinagem · YouTubeBiblioteca técnica: tudo sobre CoroMill 327 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 327-EH12-12-017
- Código compactado
- 327-EH12-12-017
- Material ID
- 7559472
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 18,98 g
- EAN
- 7323223695789
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- US
- Lançamento
- 22/09/2018
- CoroPak de lançamento
- 18.2
Arquivos CAD
- STP detalhado 77159426.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.

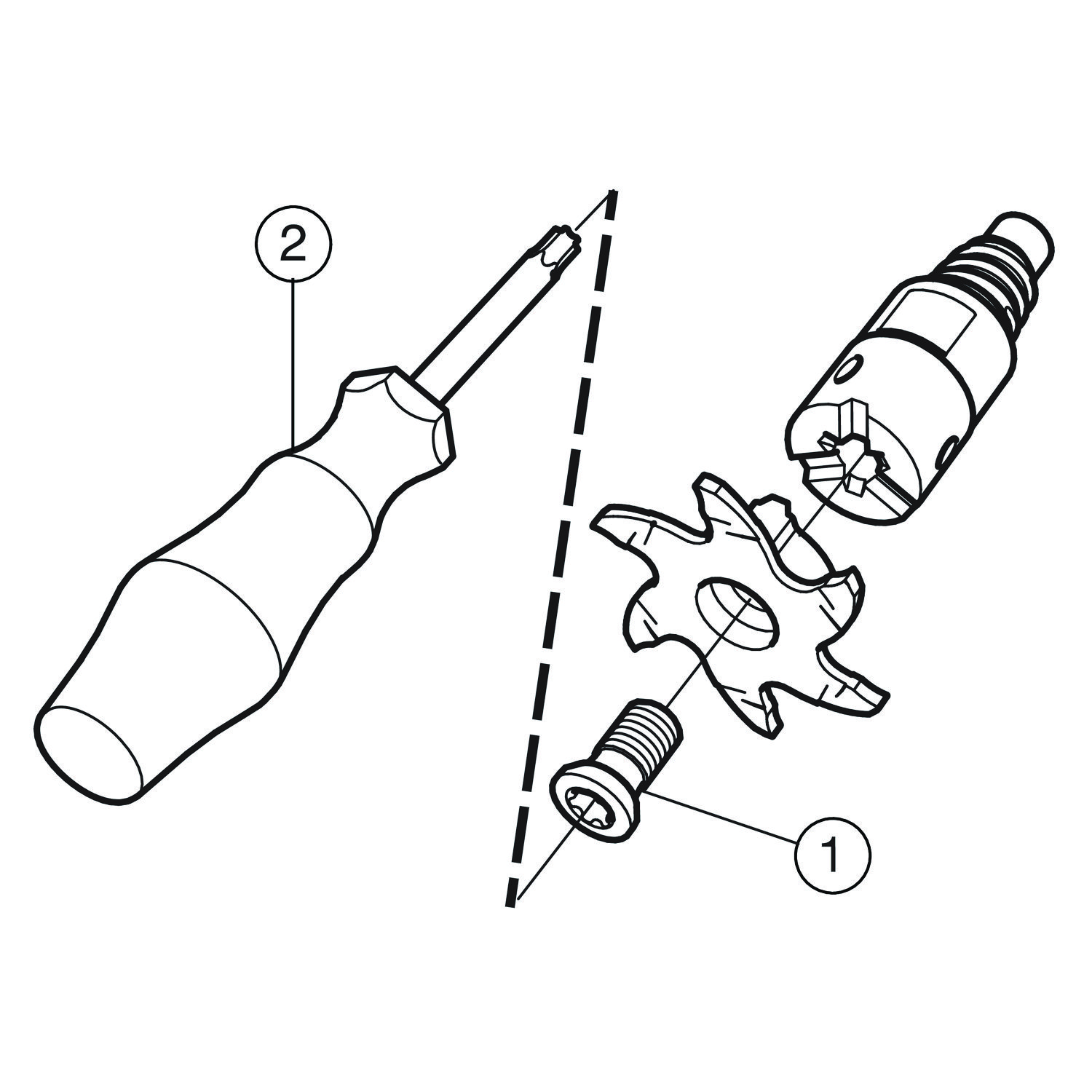

Itens inclusos
- 1 × 5513 039-04 Parafuso
- 1 × 5680 084-22 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.340 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

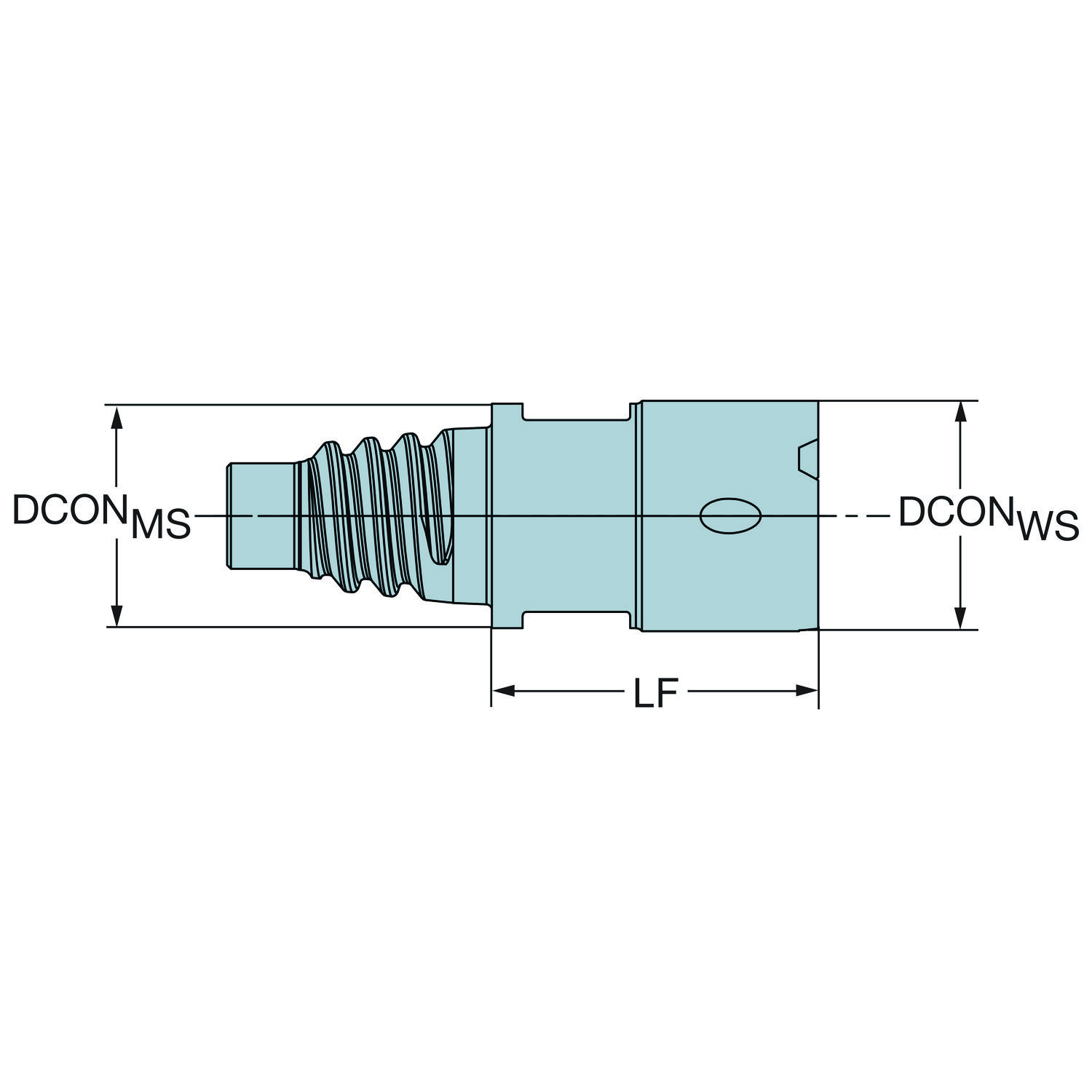

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 17 mm |
| Comprimento funcional | LF | 17 mm |
| Diâmetro da conexão | DCONMS | 11.7 mm |
| Diâmetro da conexão | DCONWS | 12 mm |
| Diâmetro do corpo | BD_1 | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E12 |
| Direção de interface de adaptação da peça | ADINTWS | CoroMill 327 — tamanho 12 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada |
| Torque | TQ | 6.5 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 47 no catálogo
327R12-22 10005-RM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 100VM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 100VM-THM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 11045-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 13045-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 15002-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 150MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 16000-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 16045-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 175MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 18502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 18545-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 20002-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 20010-RM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 20045-CH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para chanframento
327R12-22 200MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 21502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 21545-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 25002-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 250VM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 250VM-THM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 26502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 26545-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 30002-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 30015-RM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 300MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 31502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 31545-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 350MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 40002-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 40020-RM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 400MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 41502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 41545-GC 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-22 450MM-TH 1025 Cabeça CoroMill® 327 inteiriça de metal duro para fresamento de roscas
327R12-22 51502-GM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-28 15001-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-28 20002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-28 25002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-28 30002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-28 40002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2830002-GLM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2840002-GLM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2850002-GLM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2850002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2860002-GLM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais
327R12-2860002-GMM 1025 Cabeça CoroMill® 327 inteiriça de metal duro para usinagem de canais Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 40 no catálogo
392.140EH-40 12 044 ISO 7388-1 para adaptador Coromant EH
392.140EH-40 12 060 ISO 7388-1 para adaptador Coromant EH
392.55EH-30 12 046 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 12 063 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 12 054 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 12 070 MAS-BT 403 para adaptador Coromant EH
392.EREH-16 12 010 ER para adaptador Coromant EH
C3-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 038 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 054 Coromant Capto® para adaptador Coromant EH
C3-391.EH-12 132 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 044 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 060 Coromant Capto® para adaptador Coromant EH
C4-391.EH-12 121 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 029 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 045 Coromant Capto® para adaptador Coromant EH
C5-391.EH-12 061 Coromant Capto® para adaptador Coromant EH
C6-391.EH-12 049 Coromant Capto® para adaptador Coromant EH
C6-391.EH-12 065 Coromant Capto® para adaptador Coromant EH
E12-A12-SE-100 Haste cilíndrica para adaptador Coromant EH
E12-A12-SS-100 Haste cilíndrica para adaptador Coromant EH
E12-A16-CE-150 Haste cilíndrica para adaptador Coromant EH
E12-A16-CS-140 Haste cilíndrica para adaptador Coromant EH
E12-A16-CS-170 Haste cilíndrica para adaptador Coromant EH
E12-A16-SS-065 Haste cilíndrica para adaptador Coromant EH
E12-A32-CS-250 Haste cilíndrica para adaptador Coromant EH
EH-BB30-12-044 Adaptador BIG-PLUS MAS-BT para Coromant EH
EH-ER20-12-010 ER para adaptador Coromant EH
EH-ER25-12-014 ER para adaptador Coromant EH
EH-ER32-12-014 ER para adaptador Coromant EH
EH12-A11.7-SH-110 Haste cilíndrica para adaptador Coromant EH
EH12-A11.7-SH-135 Haste cilíndrica para adaptador Coromant EH
EH12-A11.7-SS-085 Haste cilíndrica para adaptador Coromant EH
EH12-A12-SH-110 Haste cilíndrica para adaptador Coromant EH
EH12-A16-CE-165 Haste cilíndrica para adaptador Coromant EH
HA04-EH12-12-043 HSK para adaptador Coromant EH
HA05-EH12-12-050 HSK para adaptador Coromant EH
HA06-EH12-12-051 HSK para adaptador Coromant EH
HA06-EH12-12-068 HSK para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
