RAG123G09-32B

Barra de mandrilar CoroCut® 1-2 para usinagem de canais

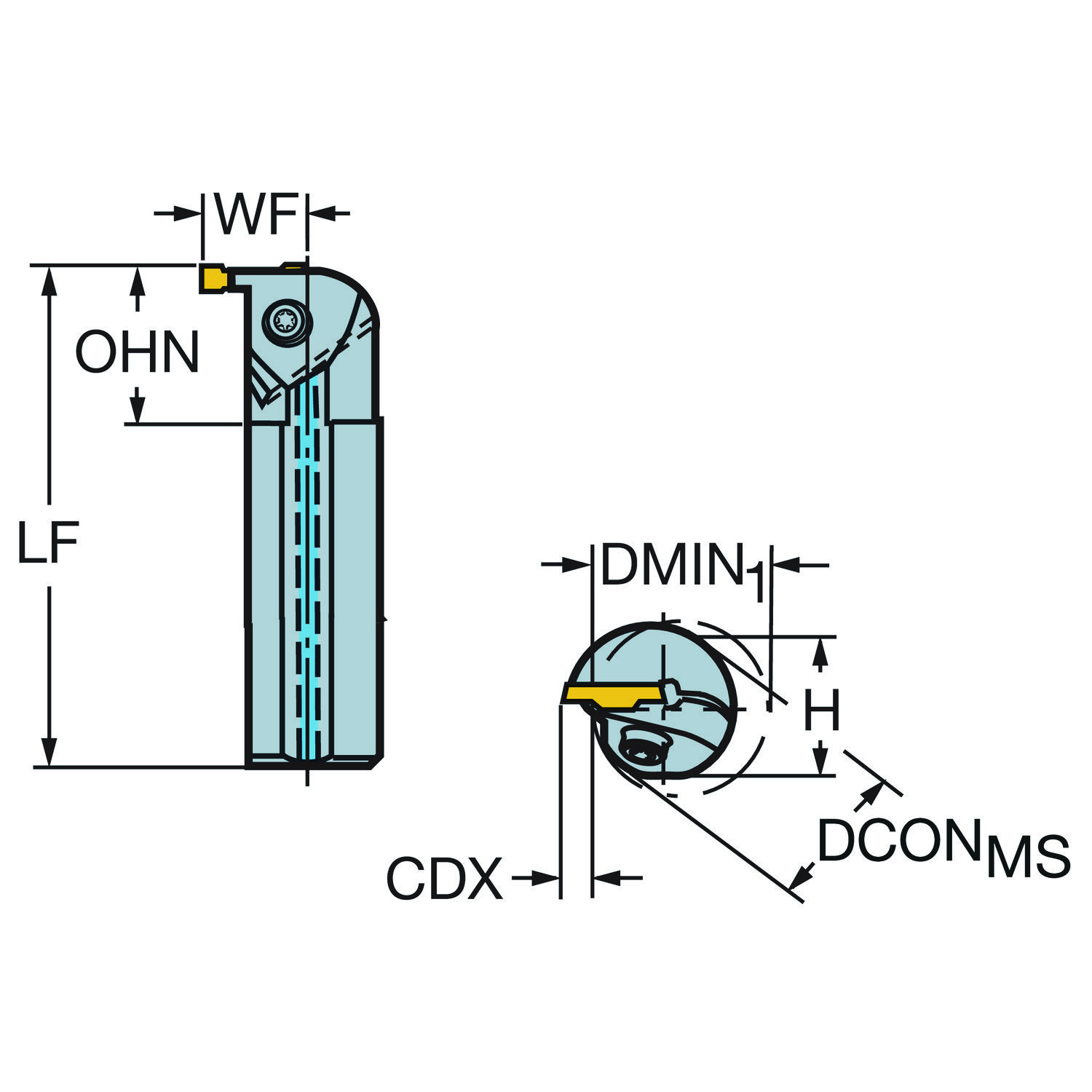

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: RAG123G09-32B
Código compactado: RAG123G09-32B
Material ID: 5739655
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,362 kg
EAN: 11440446
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181005
Origem: SE
Lançamento: 12/08/2002
CoroPak de lançamento: 02.2

Arquivos CAD

Itens inclusos

1 × 3212 012-309 Parafuso de fixação
1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	30 mm
Altura funcional	HF	0 mm
Ângulo da aresta de corte da ferramenta	KAPR	93
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	128 mm
Balanço mínimo	OHN	45 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	G
Código do tamanho do assento da pastilha	SSC_N	G
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	122 mm
Comprimento funcional	LF	250 mm
Comprimento total	OAL	250 mm
Diâmetro da conexão	DCONMS	32 mm
Diâmetro do corpo	BD	32 mm
Diâmetro mínimo do furo	DMIN_1	40 mm
Diâmetro mínimo do furo	DMIN	40 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica com 3 rebaixos — métrica: 32
Identificação da pastilha padrão	MIID	N123G2-0300- GM
Largura de corte	CW	3 mm
Largura funcional	WF	25.25 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho G (N123G2-GM)
Pressão de refrigeração	CP	40 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada
Torque	TQ	4.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
