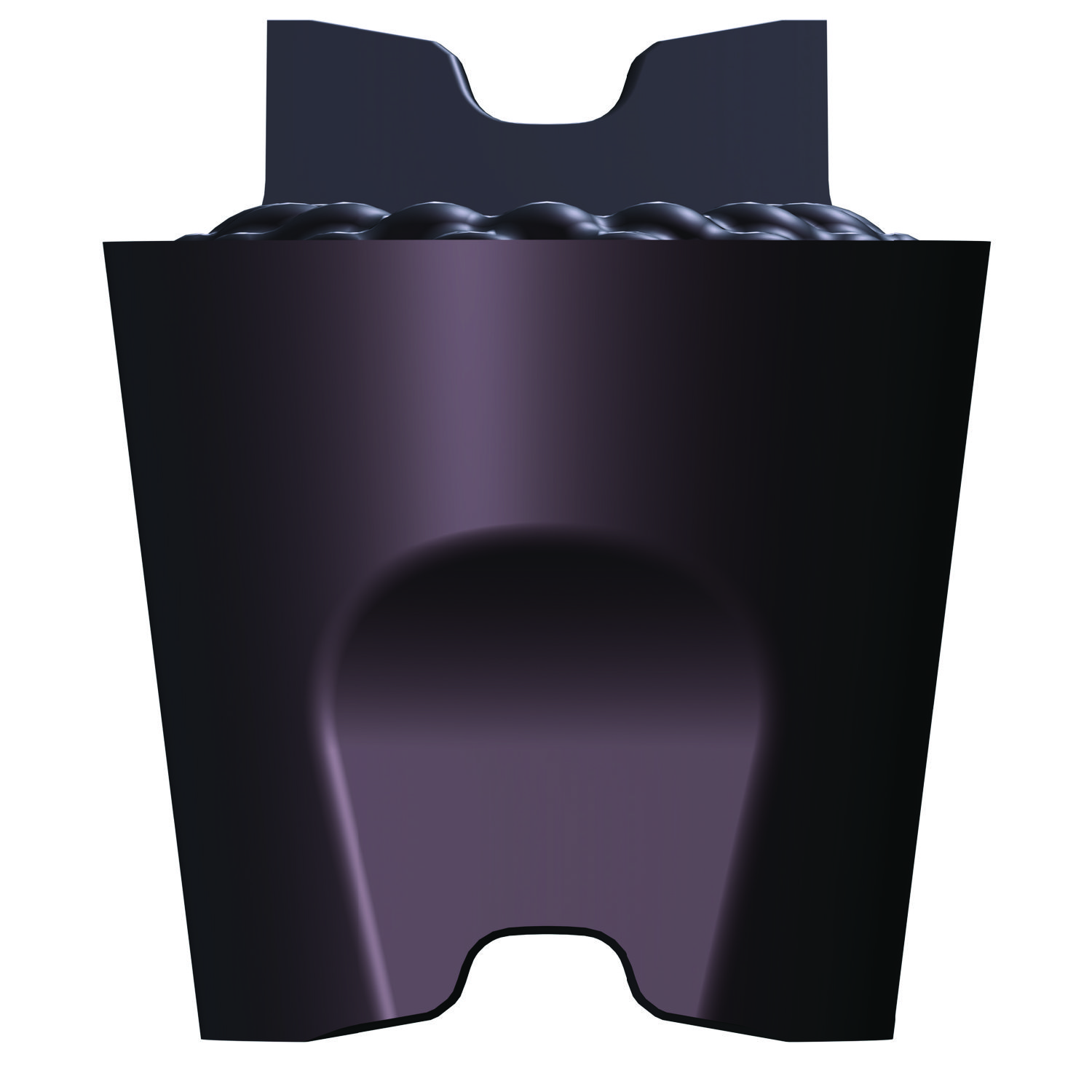

C2I-G2N-0400-RF 1205

Pastilhas · Parting and grooving insert

C2I-G2N-0400-RF 1205

CoroCut® 2, pastilha para perfilamento

Pastilha conceito · classe 1205 com cobertura PVD · raio de ponta 2 mm, espessura 4,332 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1205

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C2I-G2N-0400-RF 1205
Código compactado
C2I-G2N-0400-RF1205
Material ID
8990147
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
1205
Cobertura
AlTiN
Processo de cobertura
PVD
Peso unitário (kg)
3.567 Gram
EAN
7323229452256
UNSPSC
23242105
eCl@ss 13
21182110
Lançamento
24/09/2026
CoroPak de lançamento
26.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
95 m/min
Avanço por rotação
0,1 mm/r
Profundidade de corte
0,5 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Superligas e titânio · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/rap mm Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 95 (85 – 105)0,1 (0,05 – 0,42)0,1 (0,05 – 0,3)0,5 (0,2 – 0,8) 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 200 (175 – 250)0,1 (0,05 – 0,42)0,1 (0,05 – 0,3)0,5 (0,2 – 0,8) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

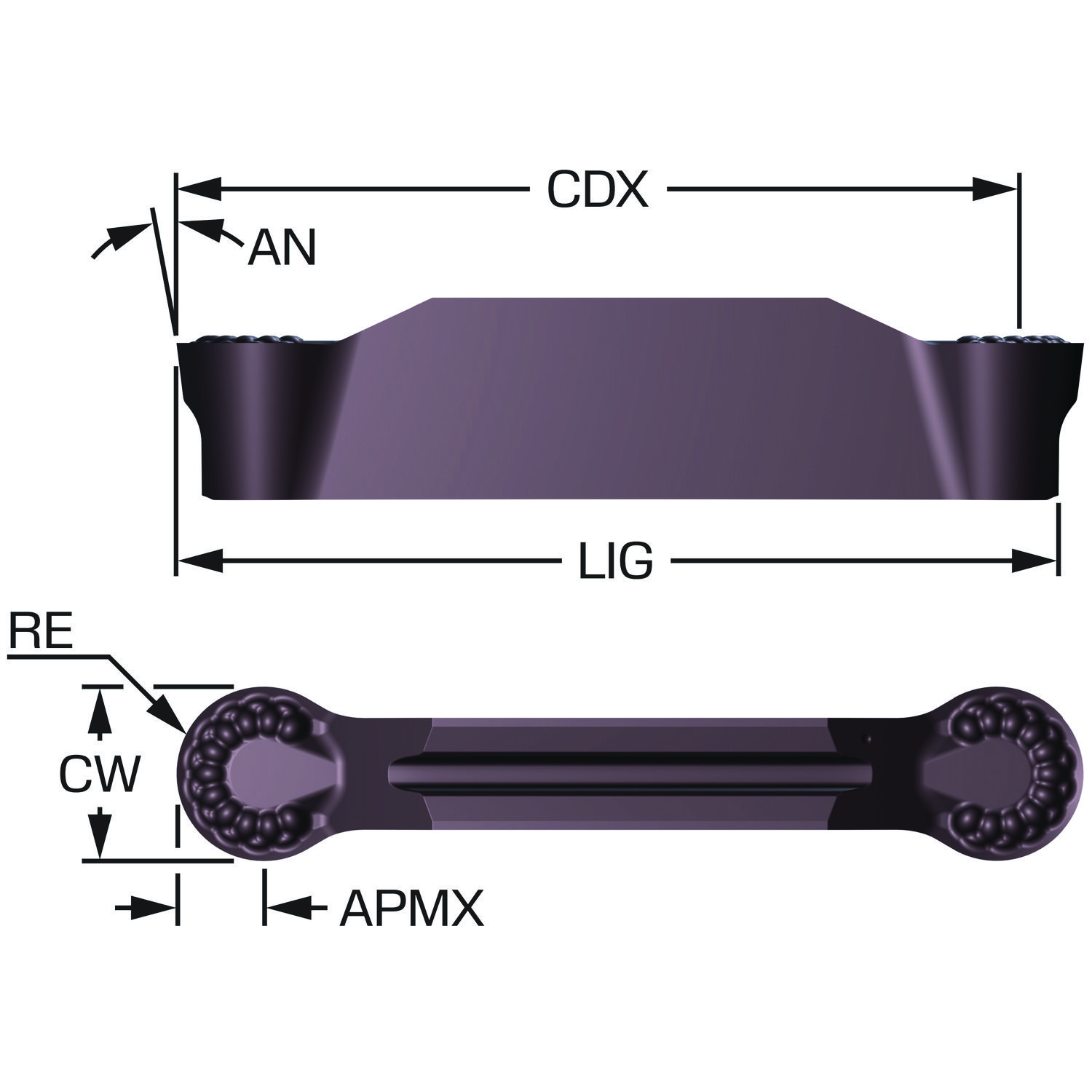

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1205
Cobertura COATING PVD AlTiN
Código de montagem da pastilha IFS Concave prismatic section with rail
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Comprimento de interferência na aresta LIG 20.14 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD RF
Espessura da pastilha S 4.3321 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 -size G2
Largura de corte CW 4 mm
Maior tolerância da largura de corte CWTOLU 0.04 mm
Maior tolerância do raio de canto RETOLU 0.05 mm
Menor tolerância da largura de corte CWTOLL -0.04 mm
Menor tolerância do raio de canto RETOLL -0.05 mm
Número de arestas de corte CEDC 2
Peso do item WT 0.003567 kg
Profundidade de corte máxima APMX 1.8 mm
Profundidade máxima de corte CDX 18.25 mm
Raio do canto RE 2 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
