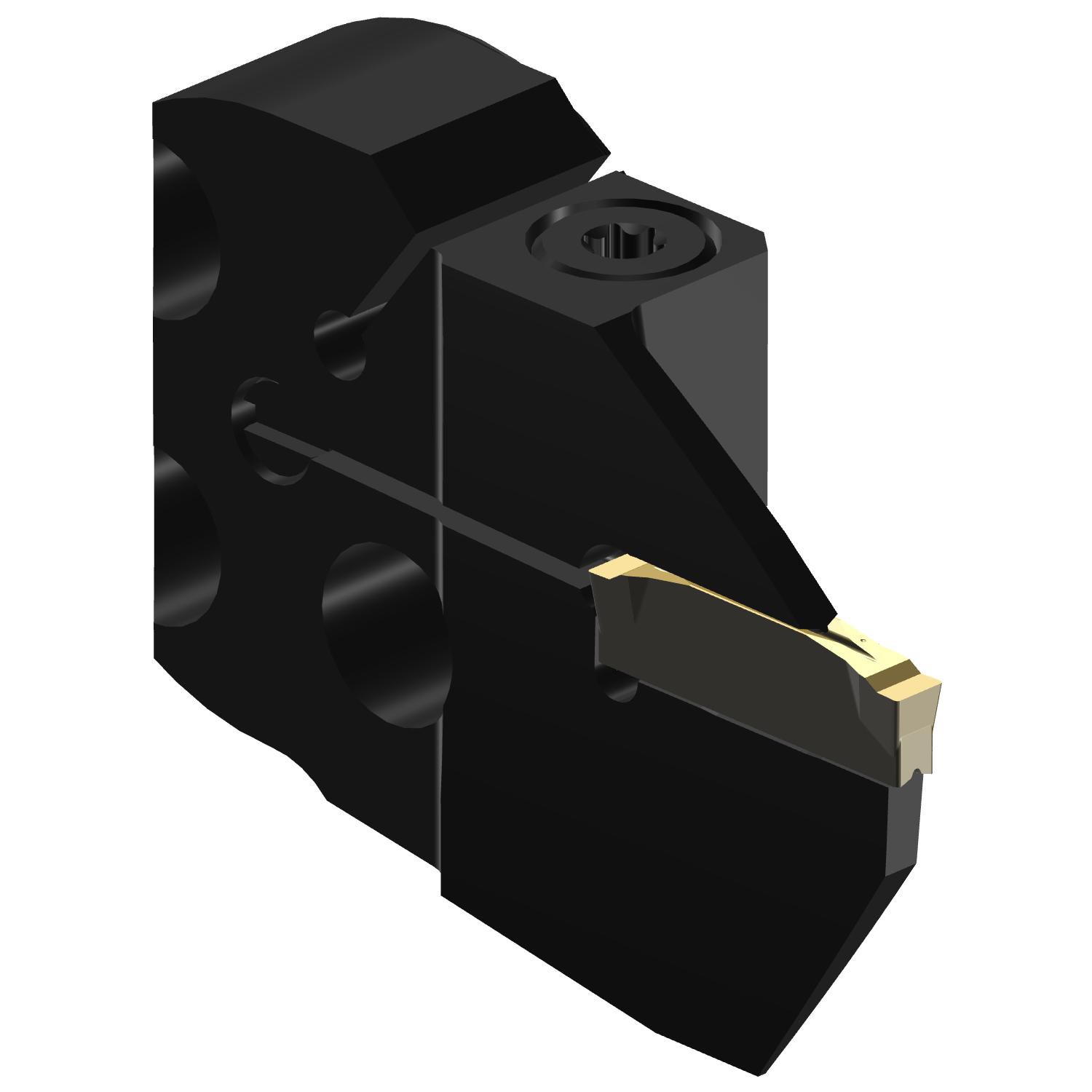

C2A-SL32-RGG18B-130GB — Foto do produto

Foto do produto

Ferramentas · Corte e canal axial — intercambiável

C2A-SL32-RGG18B-130GB

Cabeça de corte CoroCut® 2 para usinagem de canais frontais

Ferramenta para torneamento · comprimento funcional 14 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C2A-SL32-RGG18B-130GB
Código compactado
C2A-SL32-RGG18B-130GB
Material ID
8359135
Família
Ferramentas
Tipo
Corte e canal axial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,095 kg
EAN
7323227238739
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181090
Origem
SE
Lançamento
25/09/2023
CoroPak de lançamento
23.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 012-310 Parafuso
  • 1 × 5691 041-01 Tubo de refrigeração
  • 1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0.1 mm
Altura total OAH 36 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 14 mm
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 14 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro externo máximo do canal axial DAXX 300 mm
Diâmetro interno mínimo do canal axial DAXIN 130 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 32
Largura funcional WF 41.1 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho G (C2I-G2-0300-)
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 18 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída radial
Tipo de alimentação da saída de refrigerante CXST Acima da aresta de corte
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
