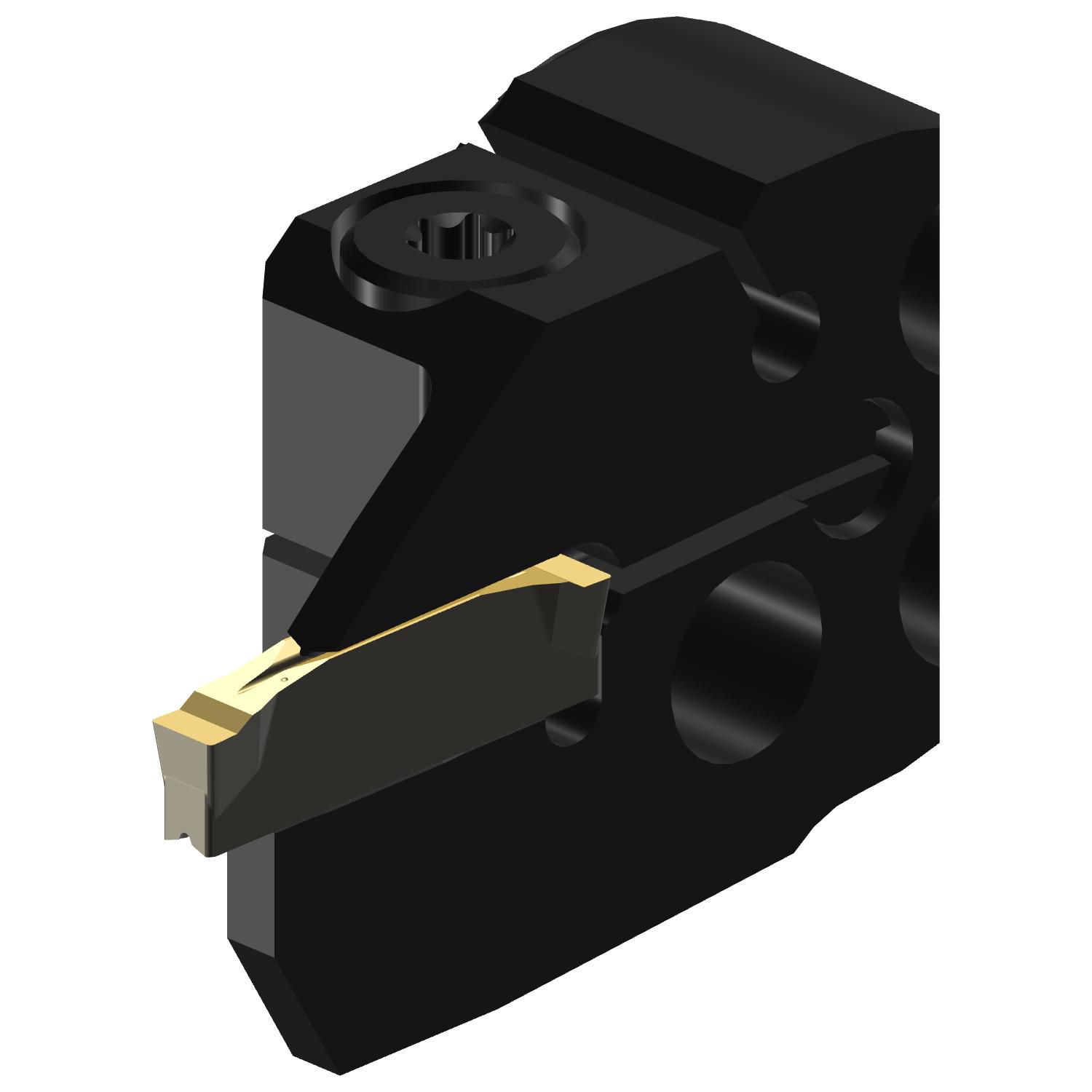

C2R-SL25-LG13GC — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

C2R-SL25-LG13GC

Cabeça de corte CoroCut® 2 para corte e usinagem de canais

Ferramenta para torneamento · comprimento funcional 14 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C2R-SL25-LG13GC
Código compactado
C2R-SL25-LG13GC
Material ID
8352936
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
46 g
EAN
7323227199030
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181013
Origem
SE
Lançamento
25/09/2023
CoroPak de lançamento
23.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 012-309 Parafuso de fixação
  • 1 × 5691 041-01 Tubo de refrigeração
  • 1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0.1 mm
Altura total OAH 27.5 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 14 mm
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 14 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro mínimo do furo DMIN_1 137 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 25
Largura funcional WF 32.6 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho G (C2I-G2-0300-)
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 13 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída radial
Tipo de alimentação da saída de refrigerante CXST Acima da aresta de corte
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
