C2R-CC4-RG20CB
Unidade de corte CoroCut® 2 para corte e usinagem de canais

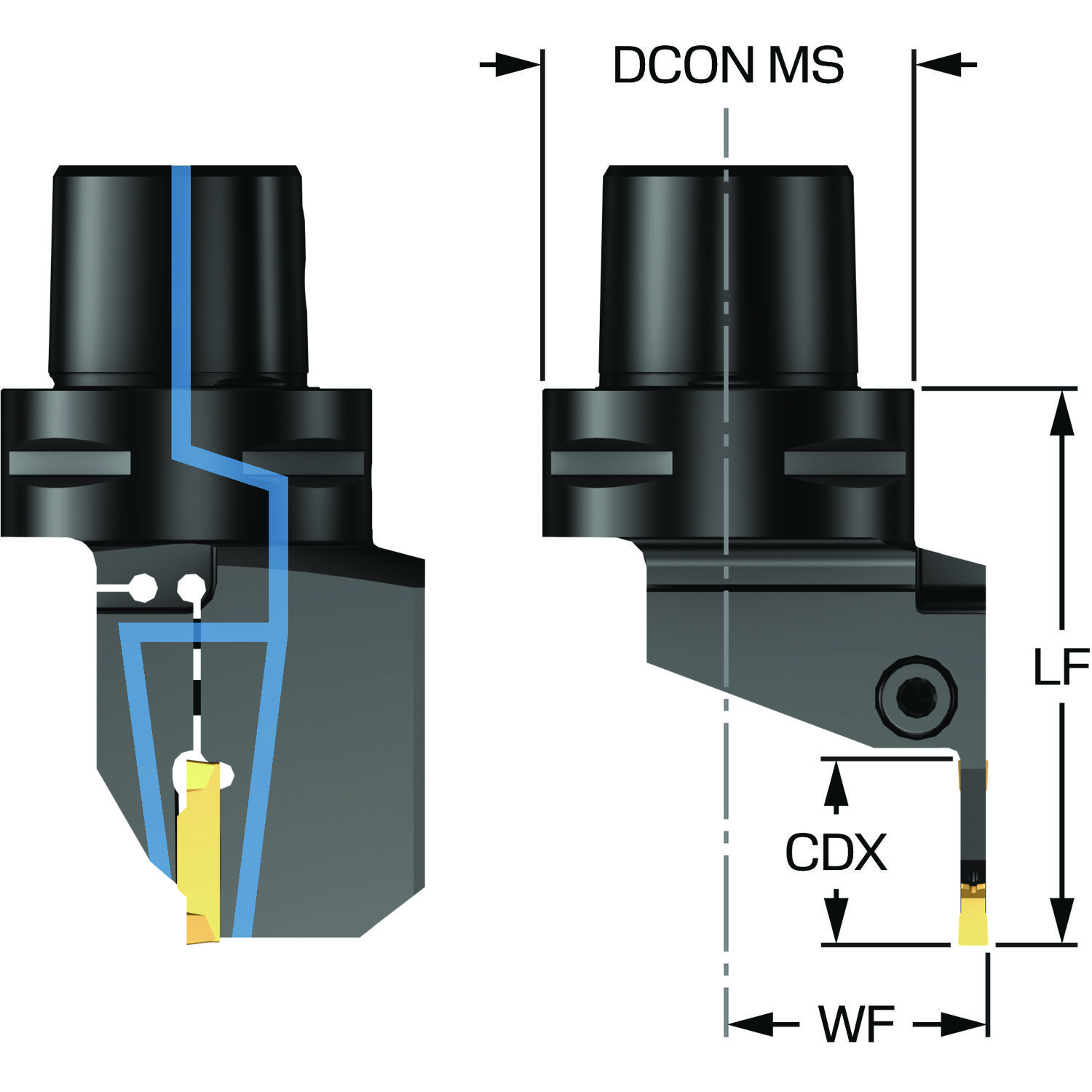

Ferramenta para torneamento · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Preço na loja
Entrega imediata
R$4.275,06 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- C2R-CC4-RG20CB
- Código compactado
- C2R-CC4-RG20CB
- Material ID
- 8290112
- Família
- Ferramentas
- Tipo
- Radial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 435.0 Gram
- EAN
- 7323226941104
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181012
- Origem
- SE
- Lançamento
- 25/09/2023
- CoroPak de lançamento
- 23.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 3.234 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Altura total | OAH | 45 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 65 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | G |
| Código do tamanho do assento da pastilha | SSC_N | G |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 65 mm |
| Comprimento total | OAL | 89 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C4 |
| Largura de corte | CW | 3 mm |
| Largura funcional | WF | 27 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 -size G (C2I-G2-0300-) |
| Pressão de refrigeração | CP | 150 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 4.5 mm |

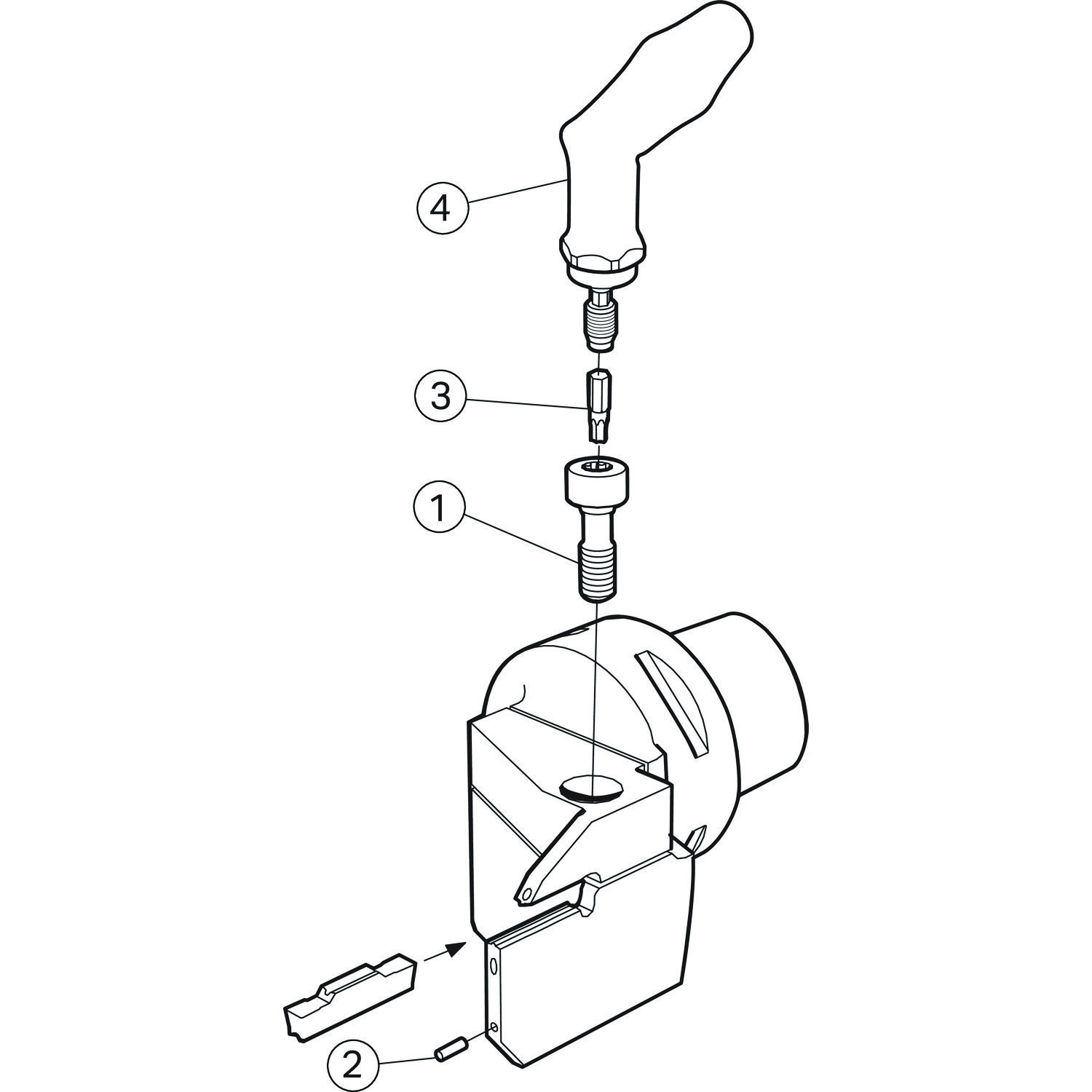

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 012-310
5680 105-05
5680 084-23 Últimos produtos visitados
