C2R-CF32-RG09GB

Ferramentas · Radial P&G Indexable

C2R-CF32-RG09GB

Barra de mandrilar CoroCut® 2 para abertura de canais interiores

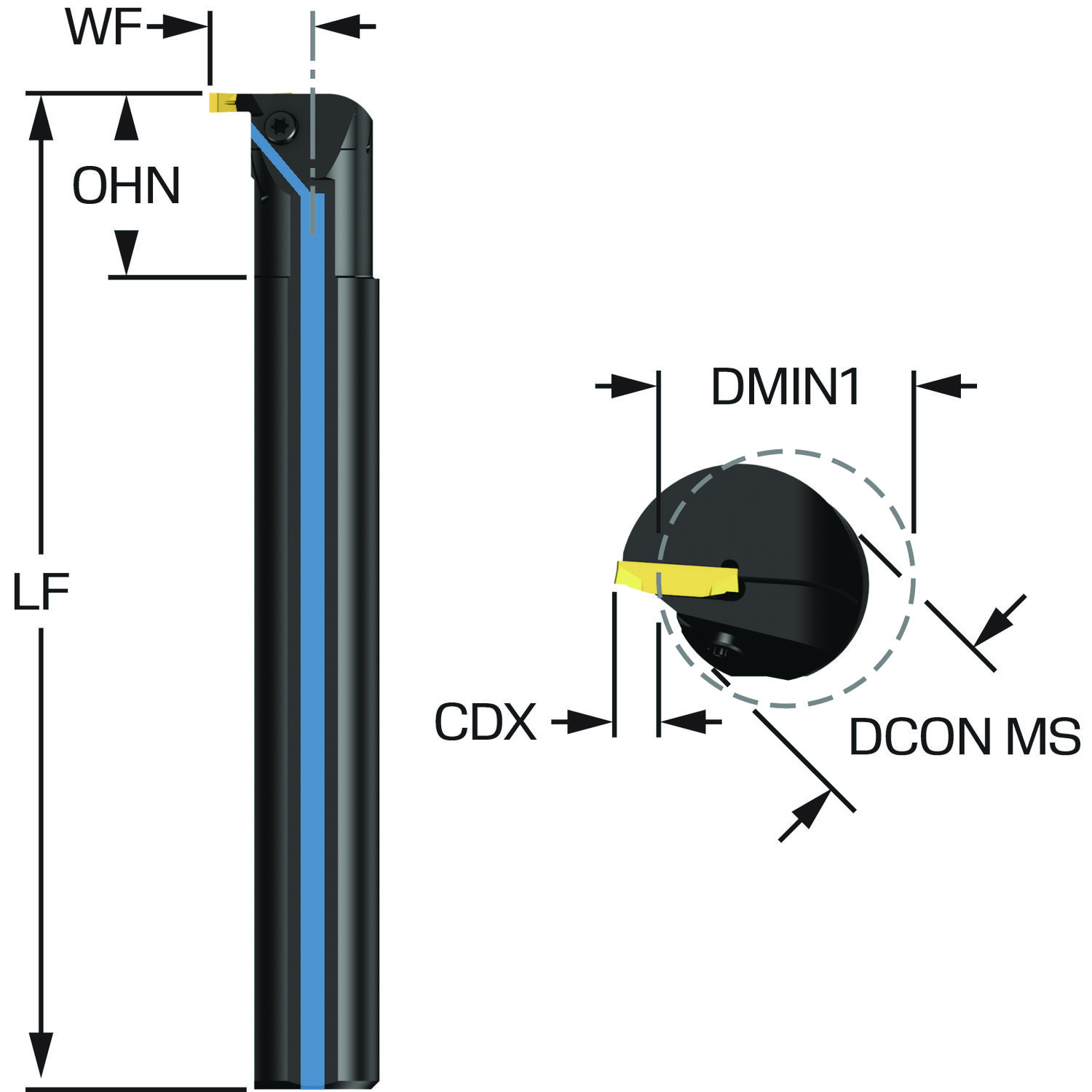

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$2.709,22 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
C2R-CF32-RG09GB
Código compactado
C2R-CF32-RG09GB
Material ID
8446783
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.341 Kilogram
EAN
7323227579382
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181005
Origem
IN,SE
Lançamento
26/02/2024
CoroPak de lançamento
24.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2R-CF32-RG09GB em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.966 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 30 mm
Altura funcional HF 0 mm
Altura total OAH 35 mm
ângulo da aresta de corte da ferramenta KAPR 90
ângulo do corpo da ferramenta em relação à peça BAWS 90

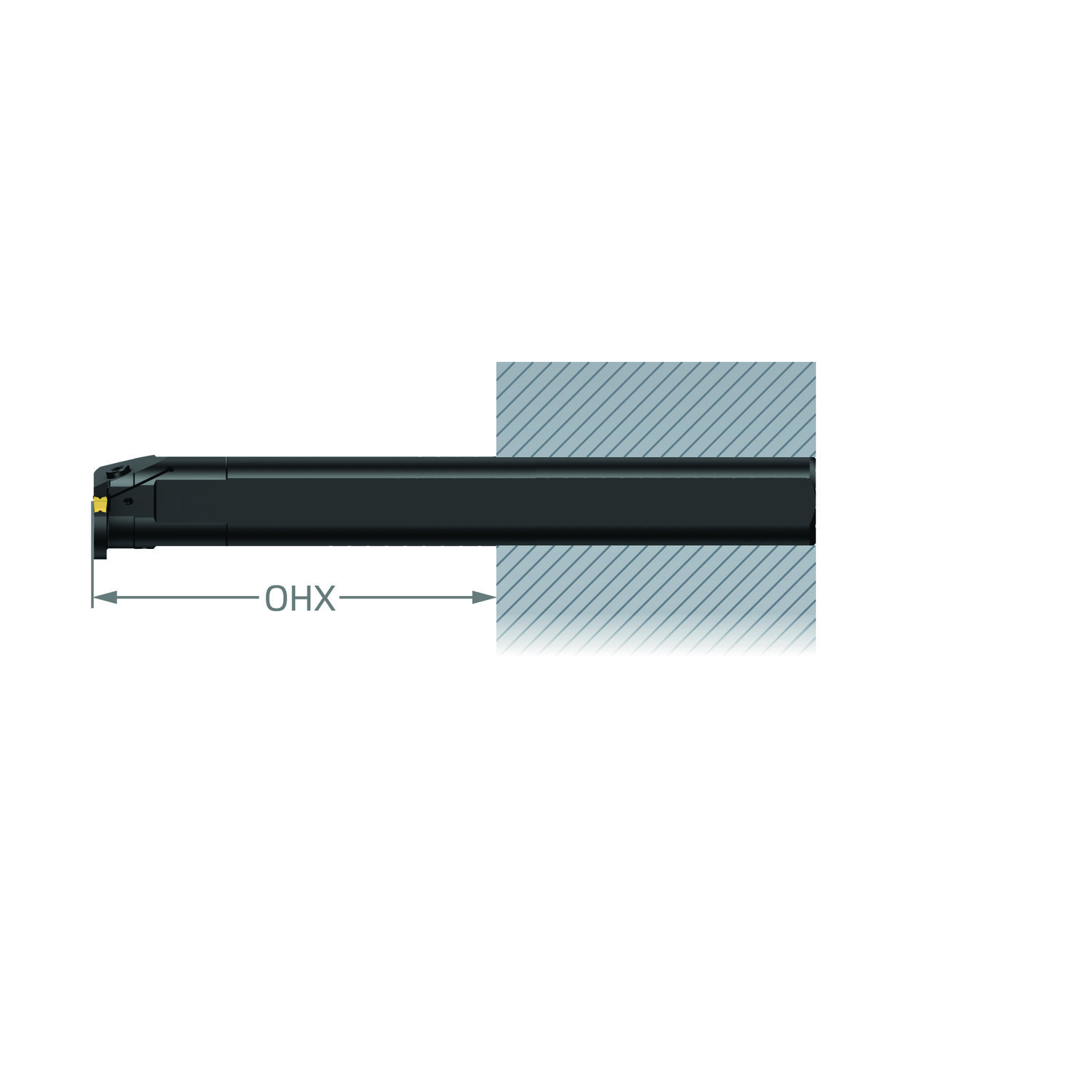

Balanço máximo OHX 128 mm
Balanço mínimo OHN 45 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 205 mm
Comprimento funcional LF 250 mm
Comprimento total OAL 250 mm
Coolant exit supply type CXST over the cutting edge
Diâmetro da conexão DCONMS 32 mm
Diâmetro do corpo BD 32 mm
Diâmetro mínimo do furo DMIN_1 40 mm
Diâmetro mínimo do furo DMIN 40 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank w/ 3 flats -metric: 32
Largura de corte CW 3 mm
Largura funcional WF 25.25 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 -size G (C2I-G2-0300-)
Pressão de refrigeração CP 150 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 4.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
