C2R-BN21-RE15DC2 — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

C2R-BN21-RE15DC2

Lâmina CoroCut® 2 para cortes

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Preço na loja

Entrega imediata

R$1.018,59a unidade

Prazo e condições da loja Hailtools. Como comprar

R$1.018,59 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
C2R-BN21-RE15DC2
Código compactado
C2R-BN21-RE15DC2
Material ID
8446703
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,043 kg
EAN
7323227577982
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE
Lançamento
25/09/2023
CoroPak de lançamento
23.2

Arquivos CAD

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2R-BN21-RE15DC2 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.752 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

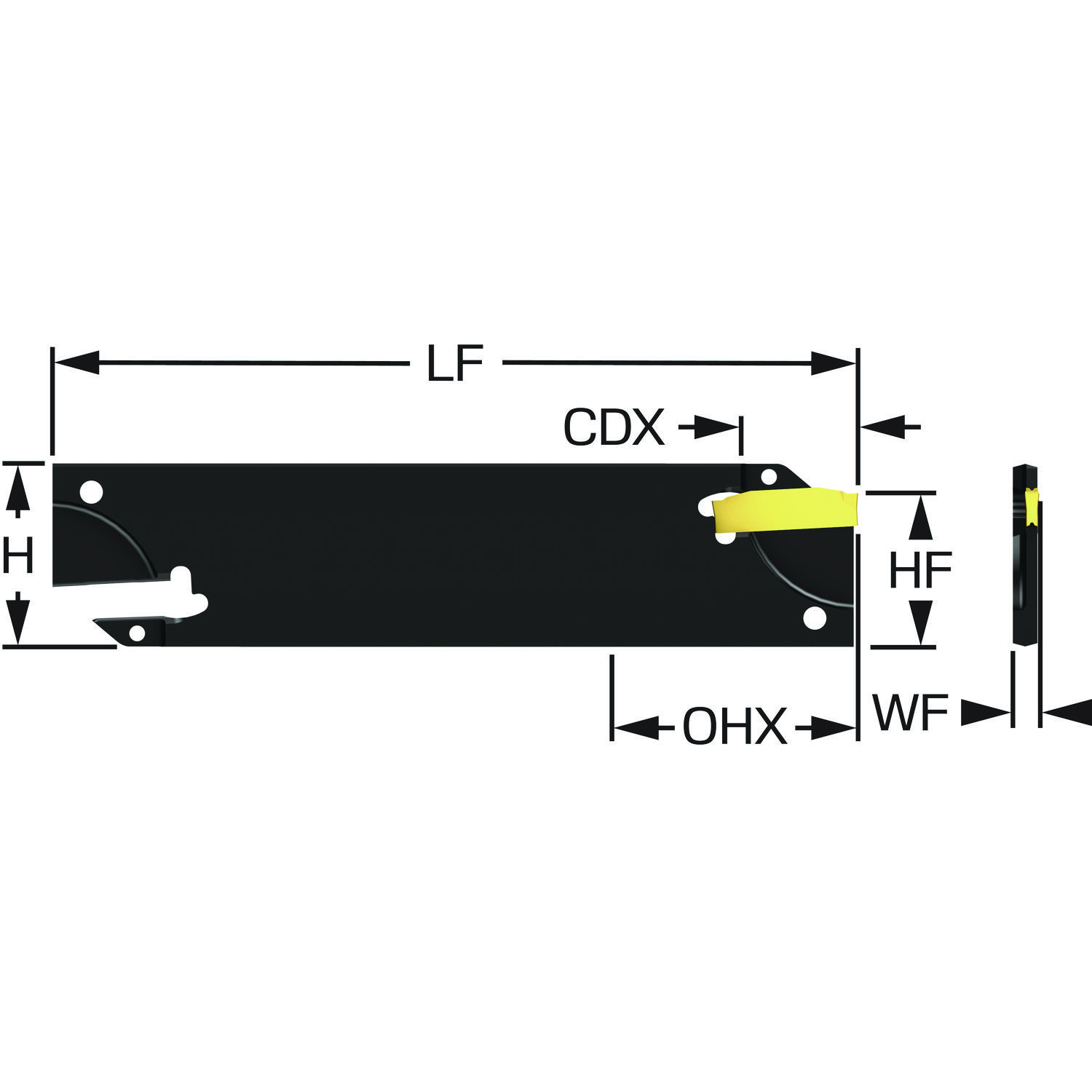

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25.9 mm
Altura funcional HF 21.4 mm
Altura total OAH 25.0024 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 36 mm
Balanço mínimo OHN 17 mm
Código do tamanho do assento da pastilha SSC_M E
Código do tamanho do assento da pastilha SSC_N E
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 110 mm
Comprimento total OAL 110 mm
Direção da interface de adaptação da máquina ADINTMS Corte off e canais lâmina — tamanho 21
Largura funcional WF 1.75 mm
Máximo diâmetro de corte da peça CUTDIA 30 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho E (C2I-E2-0200-)
Peso do item WT 0.043 kg
Profundidade máxima de corte CDX 15 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
