Ferramentas · Corte e canal radial — intercambiável

C3-RF123G15C22055E

Unidade de corte CoroCut® 1-2 para cortes e canais

Ferramenta para torneamento · comprimento funcional 55 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C3-RF123G15C22055E
Código compactado
C3-RF123G15C22055E
Material ID
6537384
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
266 g
EAN
26537384
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181012
Origem
SE
Lançamento
25/02/2014
CoroPak de lançamento
14.1

Arquivos CAD

Itens inclusos

  • 1 × 5680 069-01 Chave
  • 1 × N123G2-0300-0003-TF 1125 Proteção do assento da pastilha

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

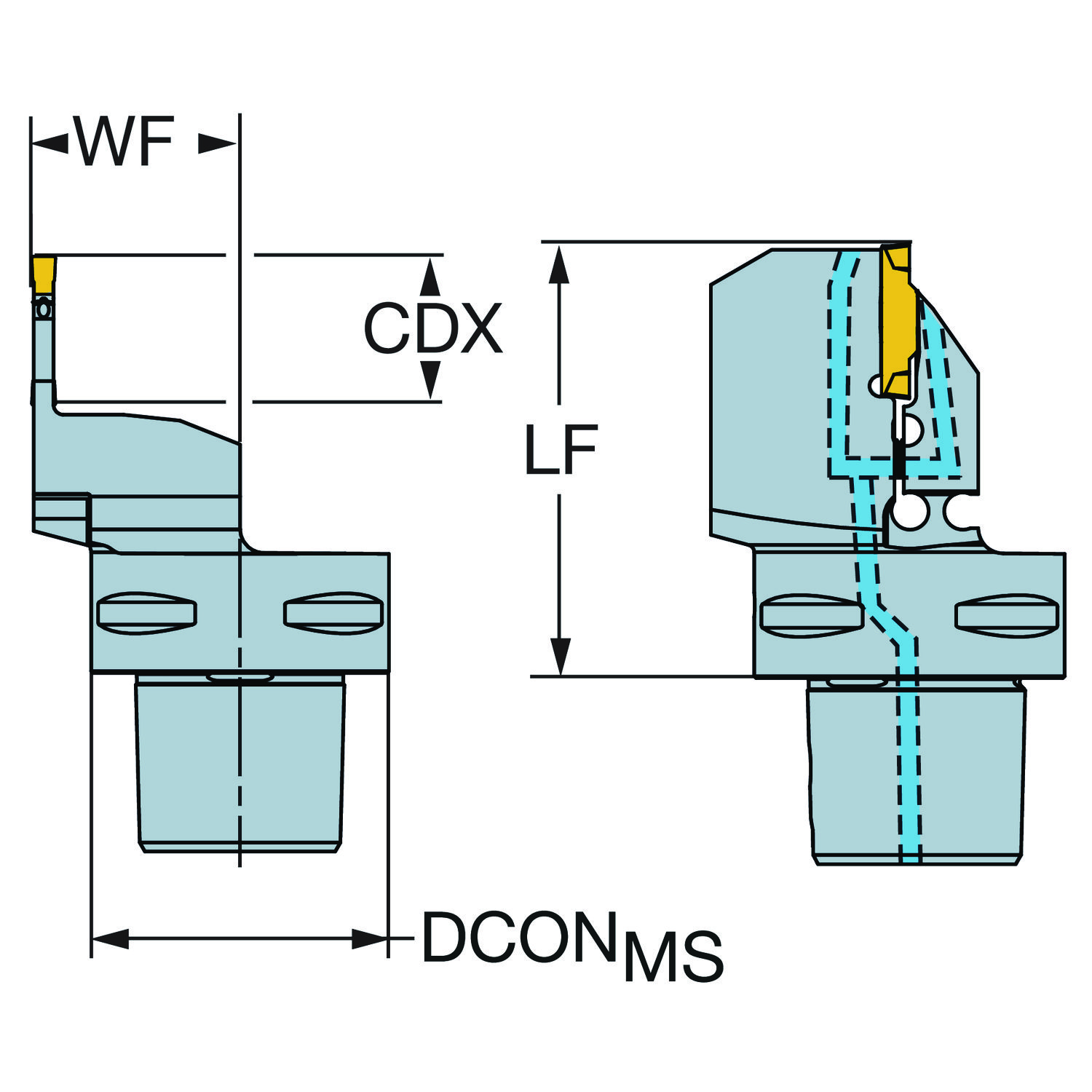

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 55 mm
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 55 mm
Comprimento total OAL 74 mm
Diâmetro da conexão DCONMS 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Largura funcional WF 22 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho G (N123G2-0300-0003-TF)
Peso do item WT 0.266 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 15 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
