C2R-QSA12-RG20CD

Ferramenta convencional CoroCut® 2 QS para corte e usinagem de canais

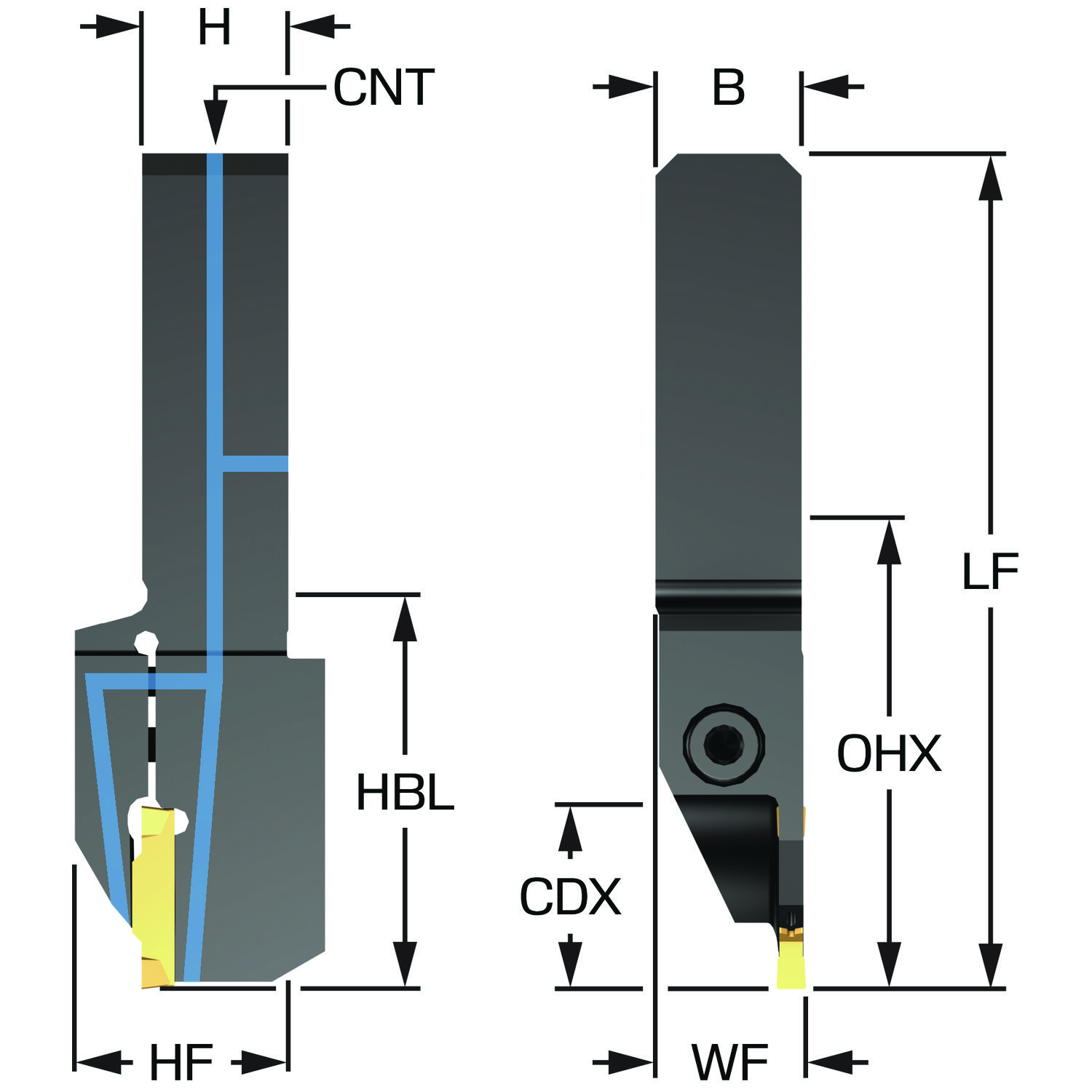

Ferramenta para torneamento · comprimento funcional 107,11 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C2R-QSA12-RG20CD
Código compactado: C2R-QSA12-RG20CD
Material ID: 8196247
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 249 g
EAN: 7323226549423
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181004
Origem: SE
Lançamento: 25/09/2023
CoroPak de lançamento: 23.2

Arquivos CAD

Itens inclusos

1 × 3212 012-309 Parafuso de fixação
1 × 3214 013-01 Tampão
1 × 3214 012-01 Tampão
1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	19.05 mm
Altura funcional	HF	19.05 mm
Altura total	OAH	34.05 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Balanço máximo	OHX	55.61 mm
Balanço mínimo	OHN	38.11 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	G
Código do tamanho do assento da pastilha	SSC_N	G
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento funcional	LF	107.11 mm
Comprimento total	OAL	107.11 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste retangular — polegada: 3/4 x 3/4
Largura da haste	B	19.05 mm
Largura de corte	CW	3 mm
Largura funcional	WF	19.55 mm
Máximo diâmetro de corte da peça	CUTDIA	40.64 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho G (C2I-G2-0300-)
Pressão de refrigeração	CP	150 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tamanho da rosca da entrada para refrigeração	CNT	G 1/8-28
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada
Torque	TQ	4.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
