Adaptação · Rotating adaptor
A1B27-40 40 120
ISO 7388-1 para adaptador ISO 9766

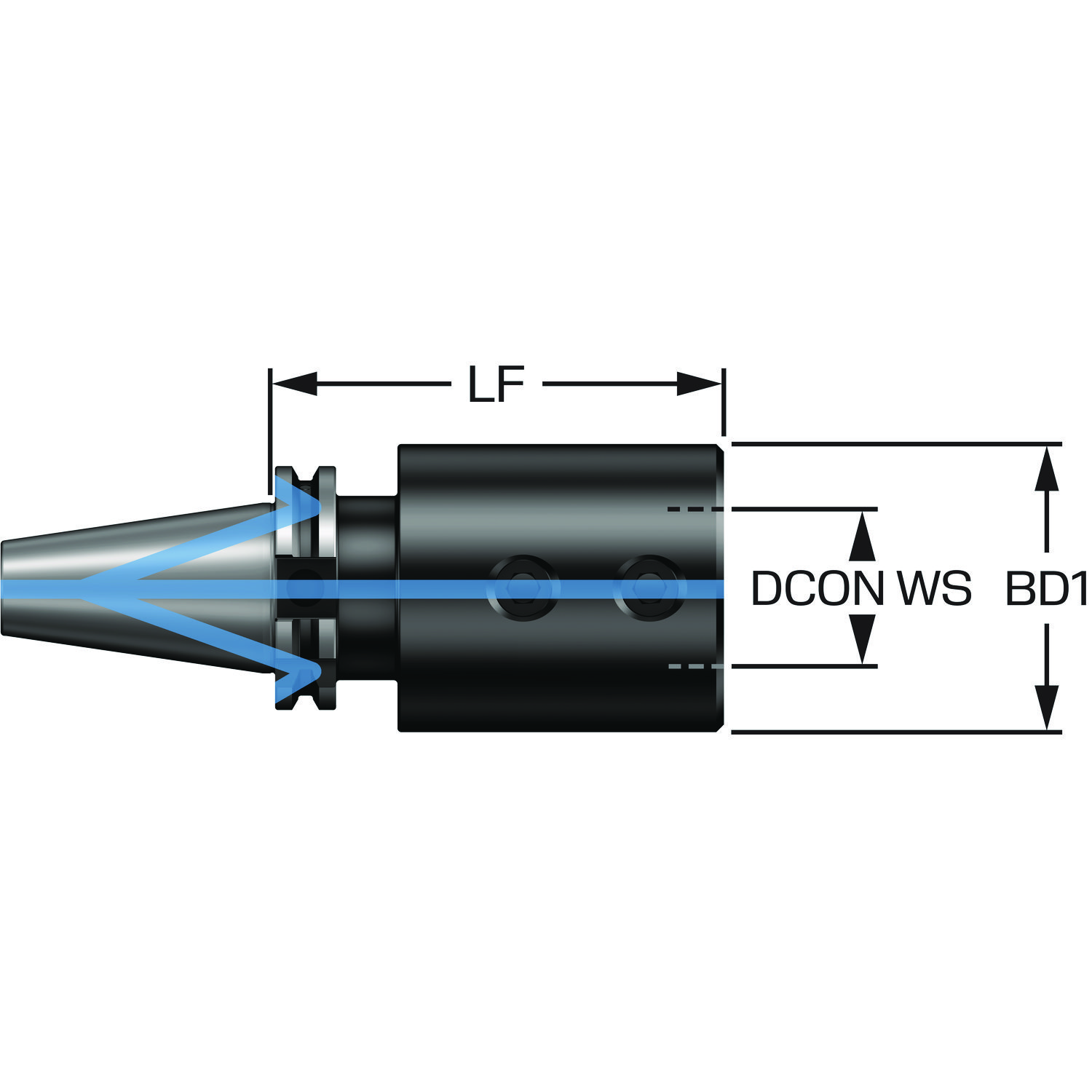

Adaptador simétrico rotativo · comprimento funcional 120 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A1B27-40 40 120
- Código compactado
- A1B27-4040120
- Material ID
- 8297068
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 3.25 Kilogram
- EAN
- 7323226968415
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 20/09/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento do corpo | LB_1 | 120 mm |
| Comprimento funcional | LF | 120 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 75 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ISO7388.1/DIN69871 -AD/B central/flange: ISO40 |
| Direção de interface de adaptação da peça | ADINTWS | Cylindrical clamping (ISO9766 drill shank/sleeve) -metric: 40 |
| Letra standard | STDLET | AD/AF |
| Numero standard | STDNO | ISO7388-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 16000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M16 |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5514 042-03
5643 017-01M
