RAX123L25-40B-020

Barra de mandrilar CoroCut® 1-2 para perfilamento

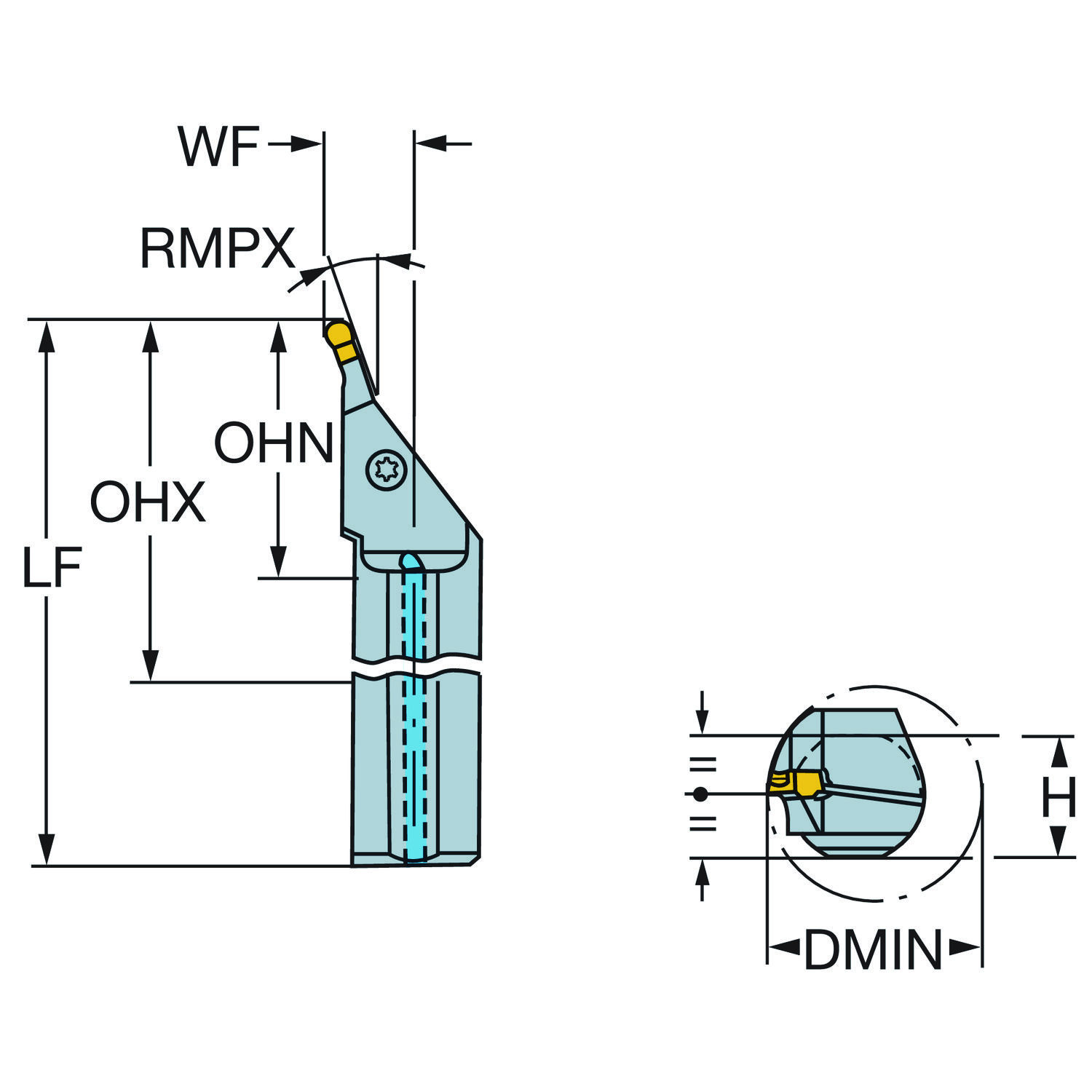

Ferramenta para torneamento · comprimento funcional 254 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: RAX123L25-40B-020
Código compactado: RAX123L25-40B-020
Material ID: 5739891
Família: Ferramentas
Tipo: Torneamento — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2 kg
EAN: 11432982
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181001
Origem: IN
Lançamento: 09/09/2002
CoroPak de lançamento: 02.2

Arquivos CAD

Itens inclusos

1 × 5512 044-01 Parafuso de fixação
1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	37 mm
Altura funcional	HF	0 mm
Ângulo de inclinação	LAMS	0
Ângulo de saída ortogonal	GAMO	0
Ângulo do corpo da ferramenta em relação à peça	BAWS	20
Ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Ângulo máximo de usinagem em rampa	RMPX	20
Balanço máximo	OHX	160 mm
Balanço mínimo	OHN	65.6 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	L
Código do tamanho do assento da pastilha	SSC_N	L
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento da saliência	LPR	254 mm
Comprimento de fixação	LSCMS	188.4 mm
Comprimento funcional	LF	254 mm
Comprimento total	OAL	254 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro do corpo	BD	40 mm
Diâmetro mínimo do furo	DMIN_1	63.5 mm
Diâmetro mínimo do furo	DMIN	63.5 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica com 3 rebaixos — métrica: 40
Identificação da pastilha padrão	MIID	N123L2-0800- AM
Largura de corte	CW	8 mm
Largura funcional	WF	26 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho L (N123L2-AM)
Pressão de refrigeração	CP	40 mm
Profundidade máxima de corte	CDX	25 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
