Adaptação · Rotating adaptor
C8-391.27CCH-40 155
Coromant Capto® para adaptador ISO 9766

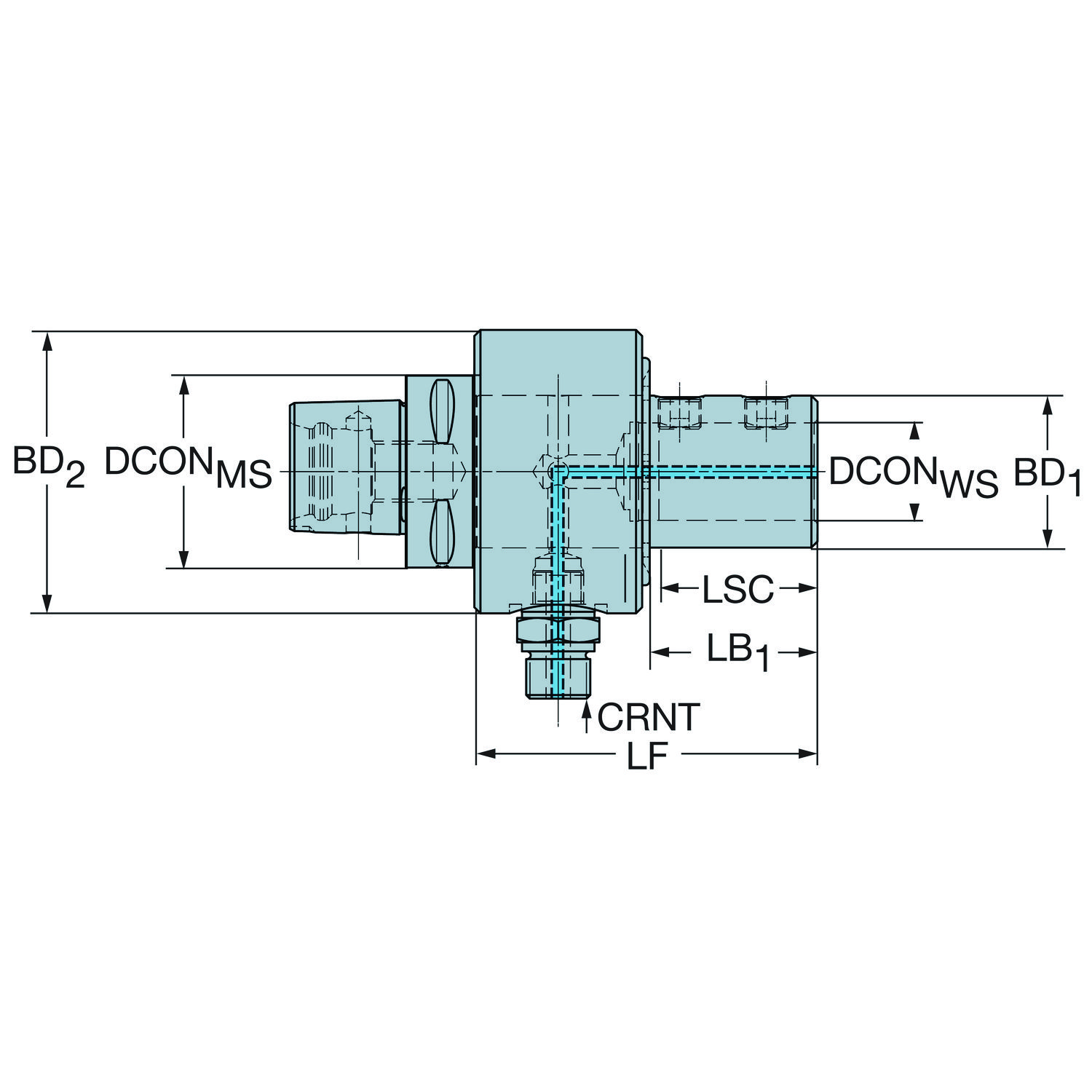

Adaptador simétrico rotativo · comprimento funcional 155 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C8-391.27CCH-40 155
- Código compactado
- C8-391.27CCH-40155
- Material ID
- 7079918
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 5.666 Kilogram
- EAN
- 7323221181499
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | radial entry |
| Comprimento de fixação | LSCWS | 71.5 mm |
| Comprimento do corpo | LB_1 | 63.5 mm |
| Comprimento do corpo | LB_2 | 155 mm |
| Comprimento funcional | LF | 155 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD_1 | 65 mm |
| Diâmetro do corpo | BD_2 | 108 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C8 |
| Direção de interface de adaptação da peça | ADINTWS | Cylindrical clamping (ISO9766 drill shank/sleeve) -metric: 40 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 18 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 4000 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 40 mm |

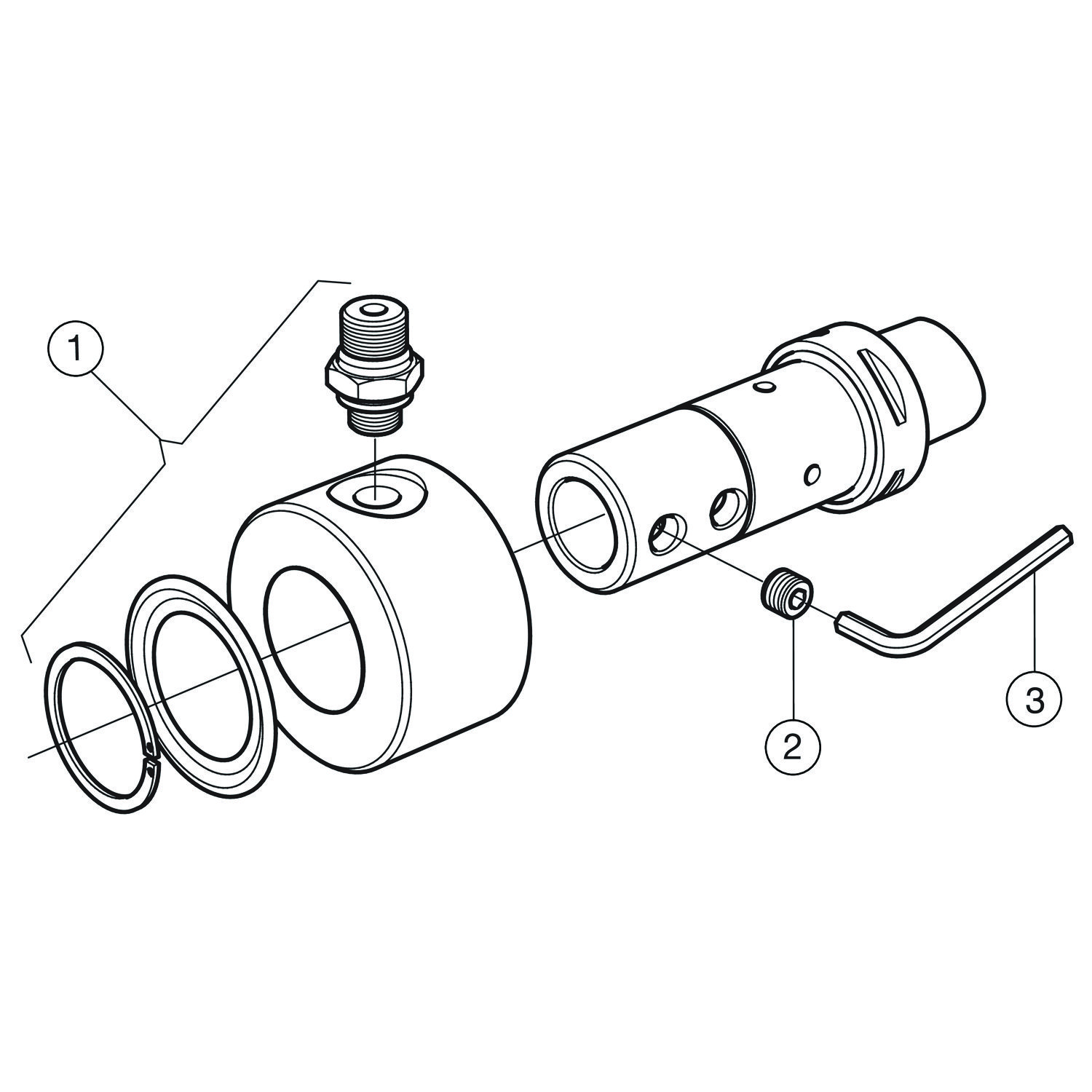

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5514 042-06
