S40T-CRSNL 12-ID

Barra de mandrilar T-Max® para torneamento

Ferramenta para torneamento · comprimento funcional 300 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
S40T-CRSNL 12-ID
Código compactado
S40T-CRSNL12-ID
Material ID
5751955
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,81 kg
EAN
10589003
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
DE
Lançamento
20/04/1992
CoroPak de lançamento
92.2

Arquivos CAD

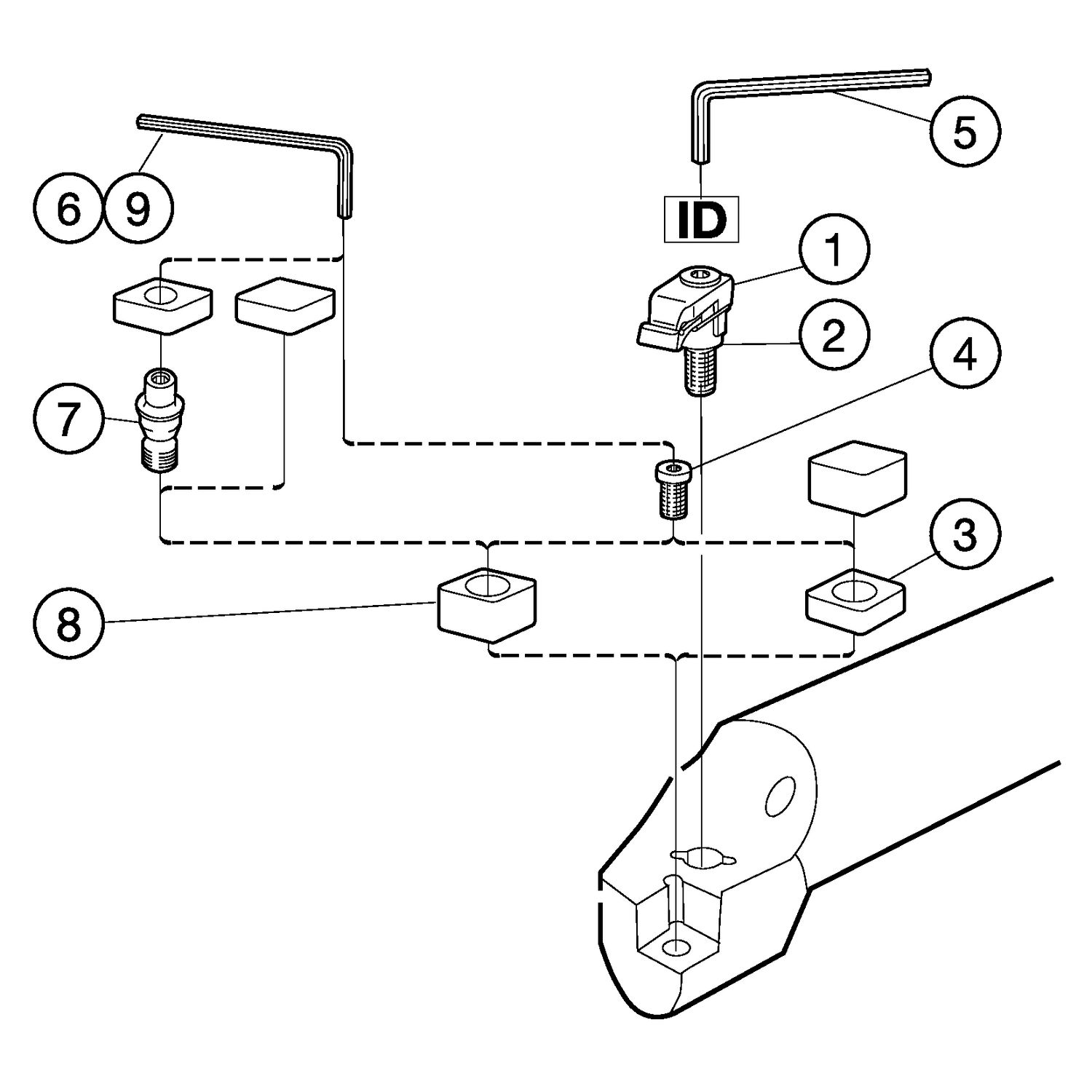

Itens inclusos

  • 1 × 5412 125-01 Grampo
  • 1 × 5192 020-01 Placa de pressão
  • 1 × 5322 141-01 Calço
  • 1 × 5513 013-02 Parafuso do calço
  • 1 × 3021 010-040 Chave
  • 1 × 5680 043-14 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

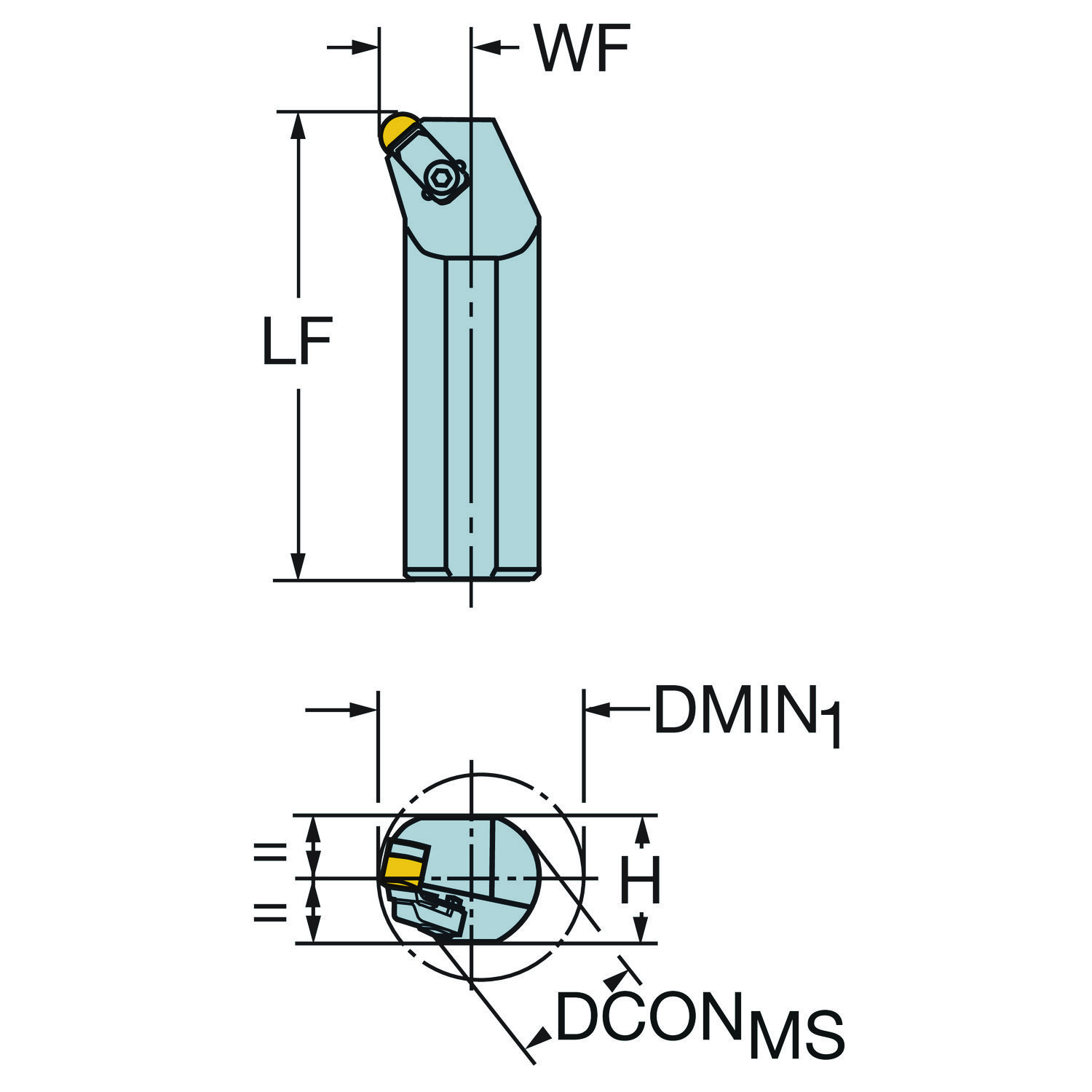

Altura da haste H 37 mm
Altura funcional HF 0 mm
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -12
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 160 mm
Balanço mínimo OHN 80 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 220 mm
Comprimento funcional LF 300 mm
Comprimento total OAL 300 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro do corpo BD 40 mm
Diâmetro mínimo do furo DMIN_1 70 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 40
Identificação da pastilha padrão MIID RNGN 12 07 00
Largura funcional WF 27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Polegada RNGN 120700
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 7.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
