392.41027-100 40 110A — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

392.41027-100 40 110A

Adaptador com acoplamento HSK para ISO 9766

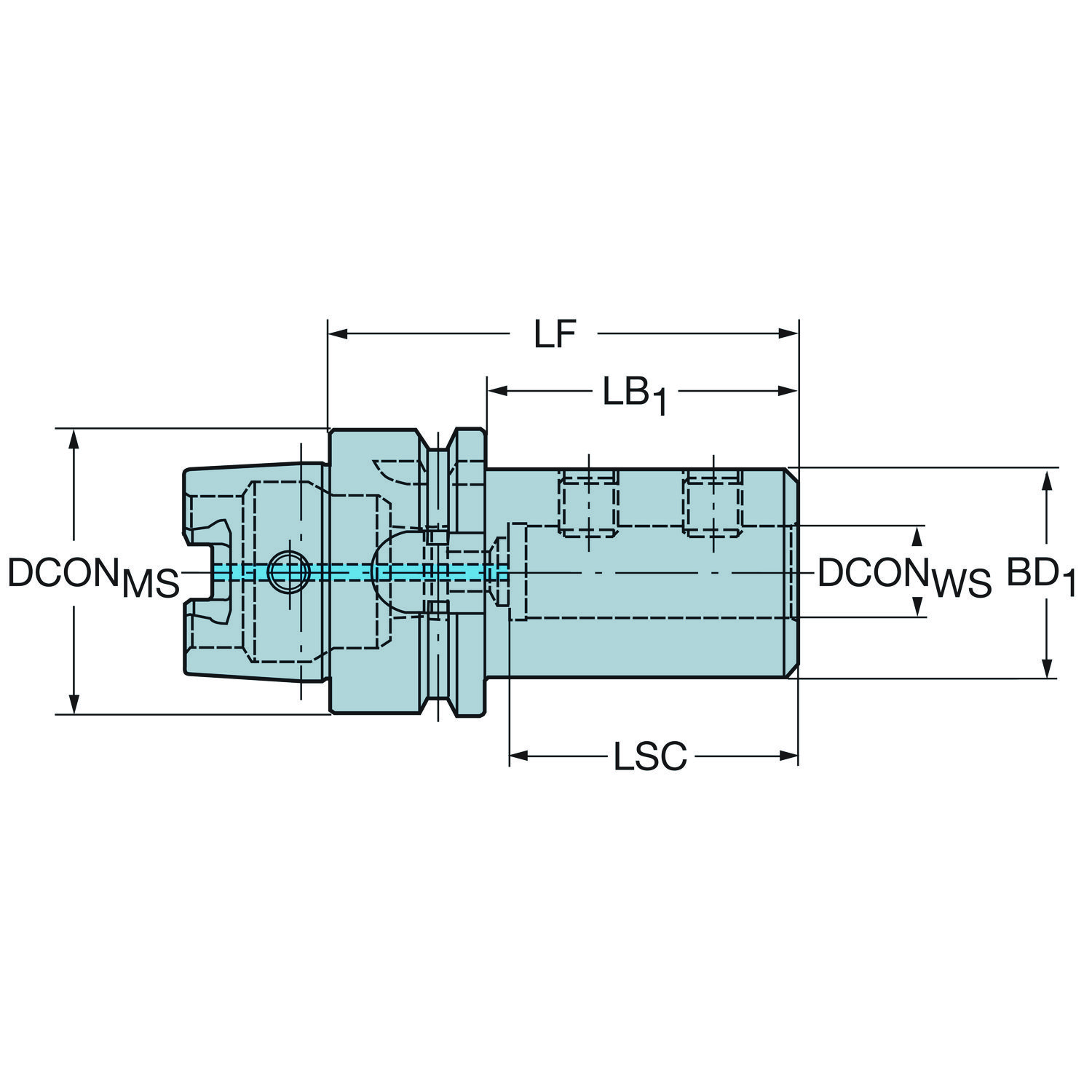

Adaptador simétrico rotativo · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Sem reposição Preço na loja

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

Substituição oficial da fábrica HT10-DR40-A065-110 HSK para adaptador ISO 9766 · Liberado

Entrega imediata

R$2.693,36a unidade

Prazo e condições da loja Hailtools. Como comprar

R$2.693,36 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
392.41027-100 40 110A
Código compactado
392.41027-10040110A
Material ID
5759946
Família
Adaptação
Tipo
Adaptador rotativo
Peso unitário
3,426 kg
EAN
10949400
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
02/12/1996
CoroPak de lançamento
97.1

Arquivos CAD

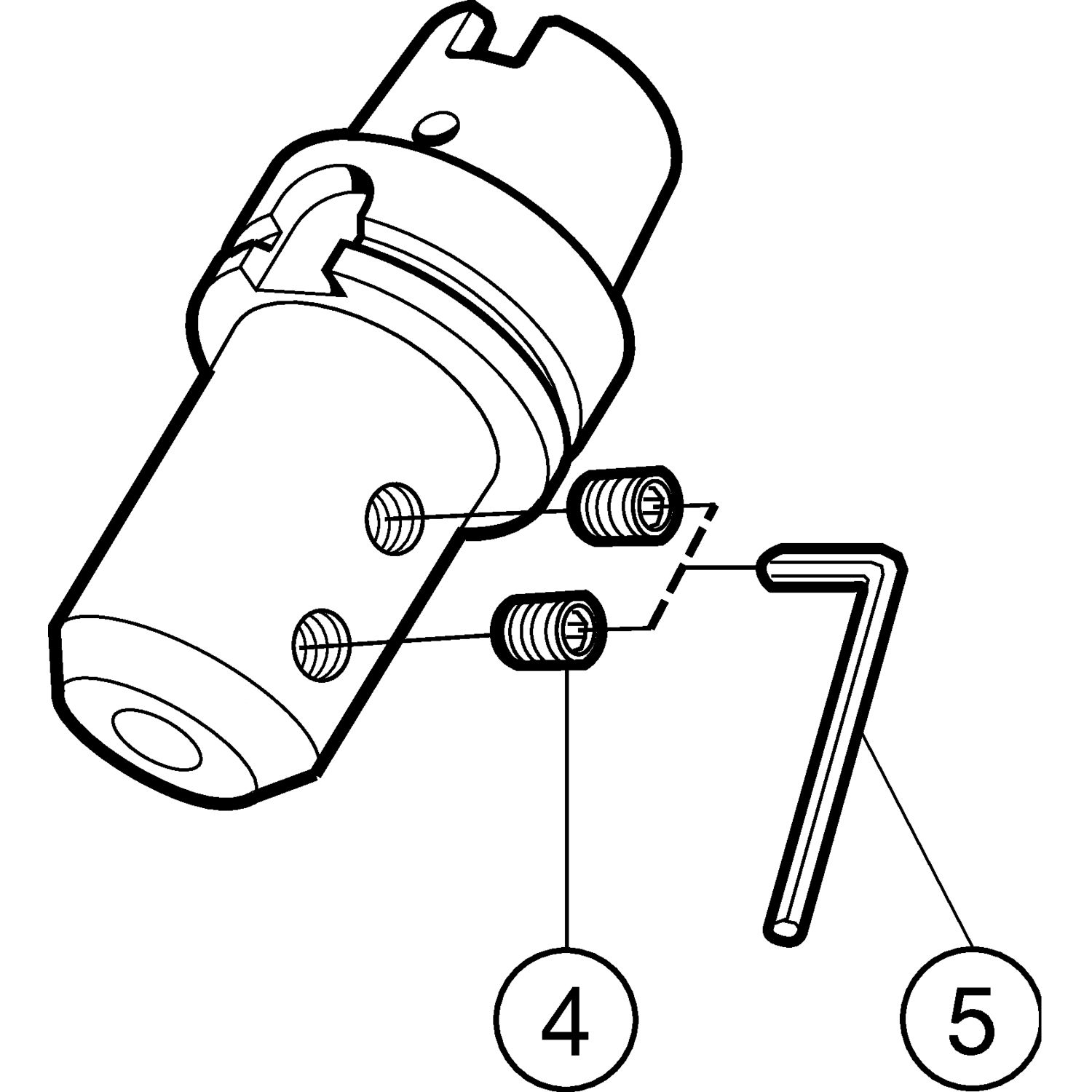

Itens inclusos

  • 2 × 5514 042-06 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 392.41027-100 40 110A em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 3.416 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Balanceamento pelo projeto
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCWS 71.5 mm
Comprimento do corpo LB_1 81 mm
Comprimento do corpo LB_2 110 mm
Comprimento funcional LF 110 mm
Comprimento total OAL 160 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 65 mm
Diâmetro do corpo BD_2 100 mm
Diâmetro funcional DFC 75.013 mm
Direção da interface de adaptação da máquina ADINTMS HSK -A — tamanho 100
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste/bucha) — métrica: 40
Kappa (eixo z rot.) KAP 0
Letra standard STDLET A
Numero standard STDNO ISO12164-1
Peso do item WT 3.426 kg
Pressão de refrigeração CP 20 bar
Propriedade antivibração DPC Não
Rotação máxima RPMX 12500
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 40 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
