Ferramentas · Torneamento — intercambiável
S40T-CCLNR 12-IC
Barra de mandrilar T-Max® para torneamento

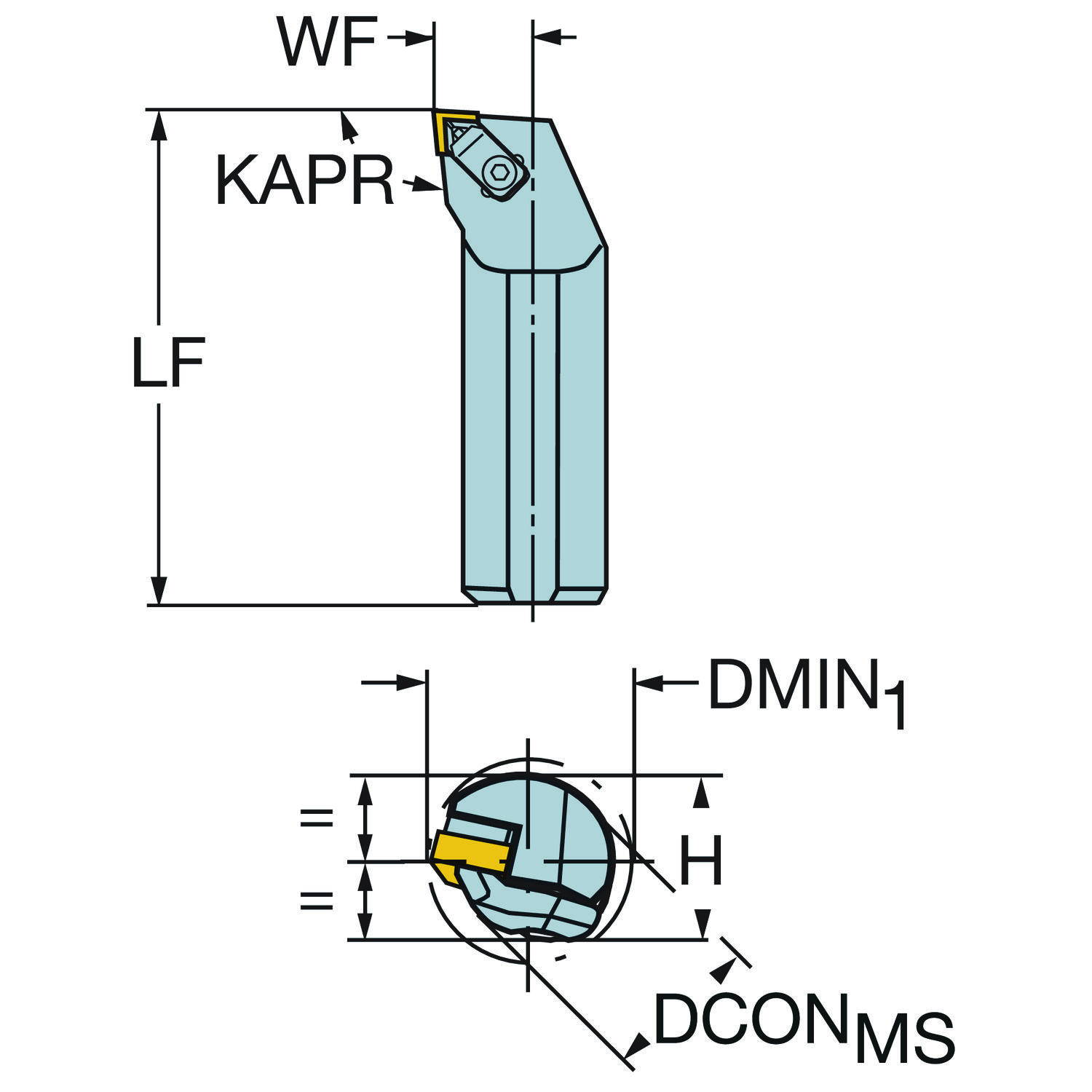

Ferramenta para torneamento · comprimento funcional 300 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S40T-CCLNR 12-IC.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max para · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S40T-CCLNR 12-IC
- Código compactado
- S40T-CCLNR12-IC
- Material ID
- 5751952
- Família
- Ferramentas
- Tipo
- Torneamento — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,787 kg
- EAN
- 10004271
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- DE
- Lançamento
- 27/02/1989
- CoroPak de lançamento
- 89.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Itens inclusos
- 1 × 5412 125-02 Grampo (IC)
- 1 × 5192 022-04 Quebra-cavaco
- 1 × 5322 233-01 Calço
- 1 × 5513 013-02 Parafuso do calço
- 1 × 3021 010-040 Chave
- 1 × 5680 043-14 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 37 mm |
| Altura funcional | HF | 0 mm |
| Ângulo da aresta de corte da ferramenta | KAPR_1 | 95 |
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de ataque da ferramenta | PSIR | -5 |
| Ângulo de folga principal | AN | 0 |
| Ângulo de inclinação | LAMS | -12 |
| Ângulo de saída ortogonal | GAMO | -6 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 160 mm |
| Balanço mínimo | OHN | 80 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 220 mm |
| Comprimento funcional | LF | 300 mm |
| Comprimento total | OAL | 300 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro do corpo | BD | 40 mm |
| Diâmetro mínimo do furo | DMIN_1 | 70 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica com 3 rebaixos — métrica: 40 |
| Identificação da pastilha padrão | MIID | CNGN 12 07 08 |
| Largura funcional | WF | 27 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNGN 120708 |
| Peso do item | WT | 2.787 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 3 Nm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 21 no catálogo
CNGN120708T01020 670 T-Max®, pastilha para torneamento Entrega imediata
CNGN120708T01020 650 Pastilha T-Max® para torneamento
CNGN120708T01020 675 Pastilha T-Max® para torneamento
CNGN120712E 6065 Pastilha T-Max® para torneamento
CNGN120712E 6160 Pastilha T-Max® para torneamento
CNGN120712E 6165 Pastilha T-Max® para torneamento
CNGN120712T01020 6060 Pastilha T-Max® para torneamento
CNGN120712T01020 650 Pastilha T-Max® para torneamento
CNGN120712T01020 670 T-Max®, pastilha para torneamento
CNGN120712T01020 675 Pastilha T-Max® para torneamento
CNGN120712T02520 6190 Pastilha T-Max® para torneamento
CNGN120712T02520 650 Pastilha T-Max® para torneamento
CNGN120716T01020 650 Pastilha T-Max® para torneamento
CNGN120716T01020 670 T-Max®, pastilha para torneamento
CNGN120716T01020 675 Pastilha T-Max® para torneamento
CNGN120716T02520 6190 Pastilha T-Max® para torneamento
CNGQ120708T02520WG 6190 Pastilha T-Max® P para torneamento
CNGQ120712T02520 6190 Pastilha T-Max® P para torneamento
CNGQ120716T02520 6190 Pastilha T-Max® P para torneamento

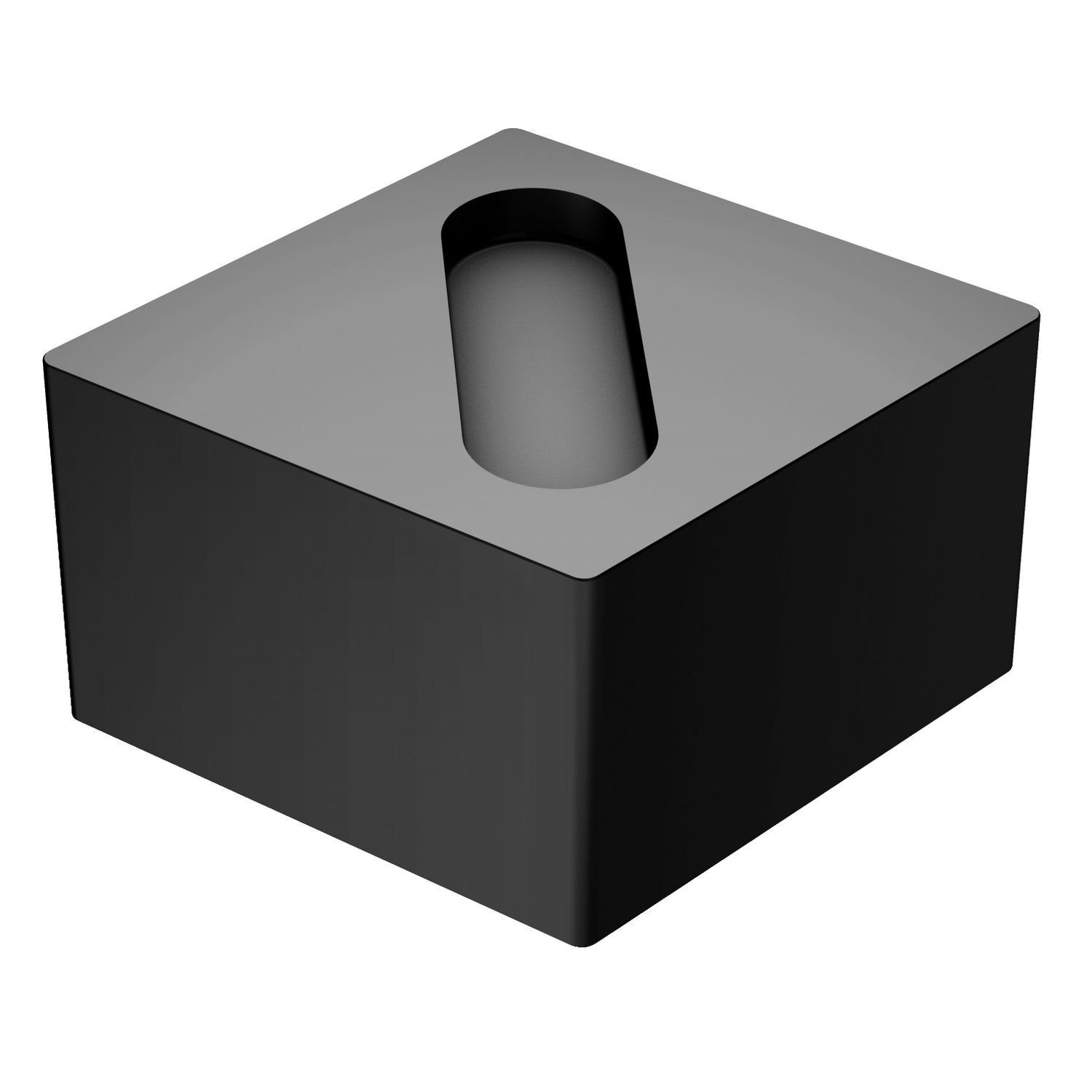

CNGX120712T02520 6190 Pastilha T-Max® P para torneamento
CNGX120716T02520 6190 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 24 no catálogo
132L-50-40 Luva cilindrica
132L-60-40 Luva cilindrica
392.41027-100 40 110A Adaptador com acoplamento HSK para ISO 9766
393.277-40 03 090A Cassete para adaptador de broca ajustável
416.2-L40-50 Bucha excêntrica
A1B27-40 40 120 ISO 7388-1 para adaptador ISO 9766
A1B27-50 40 090 ISO 7388-1 para adaptador ISO 9766
A2B27-40 40 100 MAS-BT 403 para adaptador ISO 9766
A2B27-50 40 105 MAS-BT 403 para adaptador ISO 9766
A3B27-40 40 120 CAT-V para adaptador ISO 9766
A3B27-50 40 090 CAT-V para adaptador ISO 9766
ABB-TNI-CDI80-40-000120 Interface tipo torre CDI 80 para adaptador de haste cilíndrica
C5-391.27-40 100 Coromant Capto® para adaptador ISO 9766
C6-131-00110-40 Coromant Capto® para adaptador com haste cilíndrica
C6-131-00112-40M Coromant Capto® para adaptador com haste cilíndrica
C6-391.27-40 085 Coromant Capto® para adaptador ISO 9766
C8-131-00110-40 Coromant Capto® para adaptador com haste cilíndrica
C8-131-00112-40 Coromant Capto® para adaptador com haste cilíndrica
C8-391.27-40 095 Coromant Capto® para adaptador ISO 9766
C8-391.27CCH-40 155 Coromant Capto® para adaptador ISO 9766
HT06-131-00132-40 HSK para adaptador com haste cilíndrica
HT06-DR40-A065-110 HSK para adaptador ISO 9766
HT08-DR40-A065-110 HSK para adaptador ISO 9766
HT10-DR40-A065-110 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.

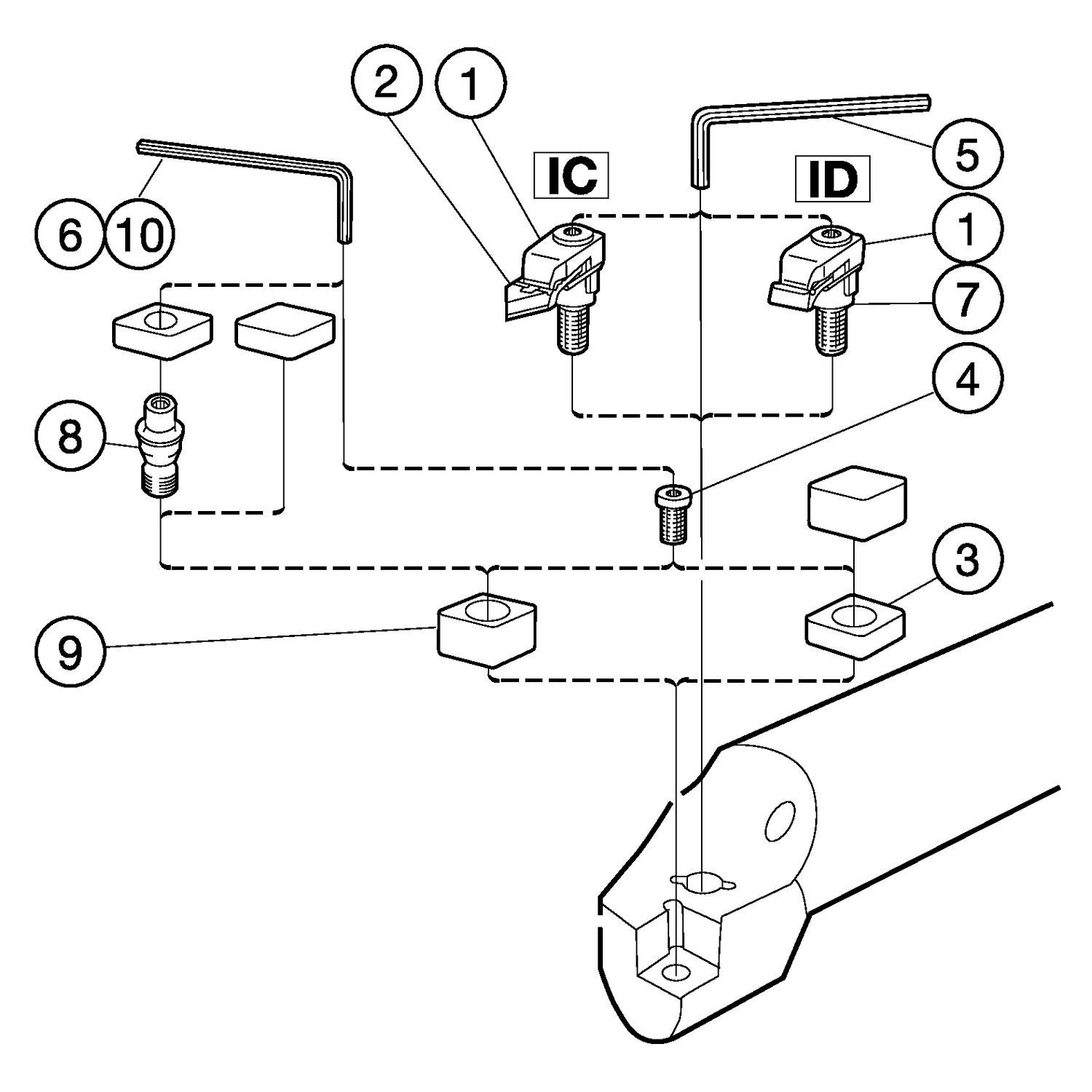

Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5412 125-02 Jogo de fixação Vem com a ferramenta (1)
5192 022-04 Quebra-cavaco postiço Vem com a ferramenta (1)
5322 233-01 Calço da pastilha Vem com a ferramenta (1)
5513 013-02 Parafuso de cabeça escareada Vem com a ferramenta (1)
3021 010-040 Chave Allen Vem com a ferramenta (1)
5680 043-14 Chave Vem com a ferramenta (1)
5192 020-01 Placa de impulso Reposição, vendida à parte 5313 032-02 Pino central da pastilha Reposição, vendida à parte
5322 233-02 Calço da pastilha Reposição, vendida à parte
174.1-863 Chave Reposição, vendida à parte Mesmo tipo de ferramenta.
A10K-STFCR 09-R Barra de mandrilar CoroTurn® 107 para torneamento Recomendado
C2T-RS25-N18GDB Porta Ferramenta convencional CoroCut® 2 para perfilamento Recomendado
CP-25BL-2525-12 Porta Ferramenta convencional CoroTurn® Prime para torneamento Recomendado
DWLNL 2020K 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNL 2525M 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNR 2020K 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
DWLNR 2525M 08 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
PDJNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento Recomendado
SL-SDUCL-20-11-13D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-SDUCR-16-07-11D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-SDUCR-20-11-13D Cabeça CoroTurn® 107 para torneamento Recomendado
SL-STFCR-16-11-11D Cabeça CoroTurn® 107 para torneamento Recomendado Últimos produtos visitados
