Pastilhas · Pastilha de torneamento — geral
CNGQ120708T02520WG 6190
Pastilha T-Max® P para torneamento

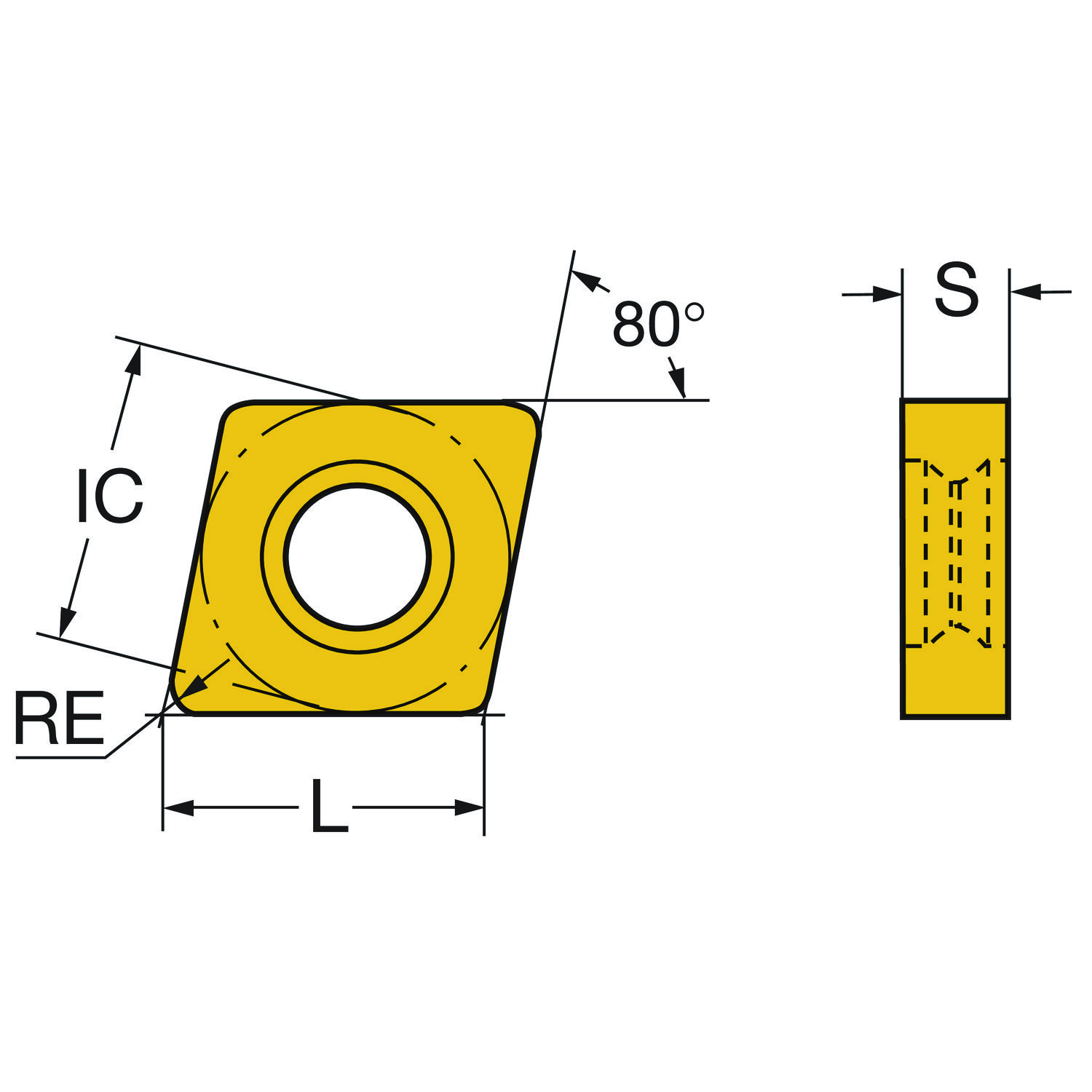

Pastilha para torneamento para ferro fundido (ISO K) · classe 6190 com cobertura Uncoated Grade · círculo inscrito 12,7 mm, raio de ponta 0,79 mm, espessura 7,94 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Classe 6190
Indicada em 1º lugar para: K (ferro fundido)
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para CNGQ120708T02520WG 6190.
Casos práticos da Hailtools
Vídeos
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max P · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- CNGQ120708T02520WG 6190
- Código ANSI
- CNGQ452T0820WG 6190
- Código compactado
- CNGQ120708T02520WG6190
- Material ID
- 5725202
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 6190
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- Cerâmica
- Material ISO principal
- K
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 3,8 g
- EAN
- 12458762
- NCM
- 68207502
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Origem
- JP
- Lançamento
- 10/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
- STP básico 72580331.stp
- STP detalhado 72580330.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 650 m/min
- Avanço por rotação
- 0,3 mm/r
- Profundidade de corte
- 3,6 mm
- Espessura máxima do cavaco
- 0,3 mm/r
- Vida da ferramenta
- 1.200 s
Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos
Torneamento geral · Ângulo de posição 95°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 650 (600 – 780) | 0,3 (0,15 – 0,36) | 0,3 (0,15 – 0,36) | 3,6 (0,1 – 6) | 1.200 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | 6190 |
| Código de condições da aresta de corte | CECC | Chanfrada |
| Código de montagem da pastilha | IFS | Fixação por entalhe |
| Código do formato da pastilha | SC | Rômbica 80° |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Comprimento efetivo da aresta de corte | LE | 12.1 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | WG |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Diâmetro do furo de fixação | D1 | 5.16 mm |
| Espessura da pastilha | S | 7.94 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CN1207 |
| ISO Cutting Tool Material | ISOMAT | Cerâmica de nitreto de silício (Si3N4) sem cobertura |
| ISO nível de classificação de material Primário | TMC1 | K |
| ISO nível de classificação de material Todos | TMC1 | K |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Sim |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Dupla face |
| Raio do canto | RE | 0.79 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
