CNGN120708T01020 670

Pastilhas · Turning insert - general

CNGN120708T01020 670

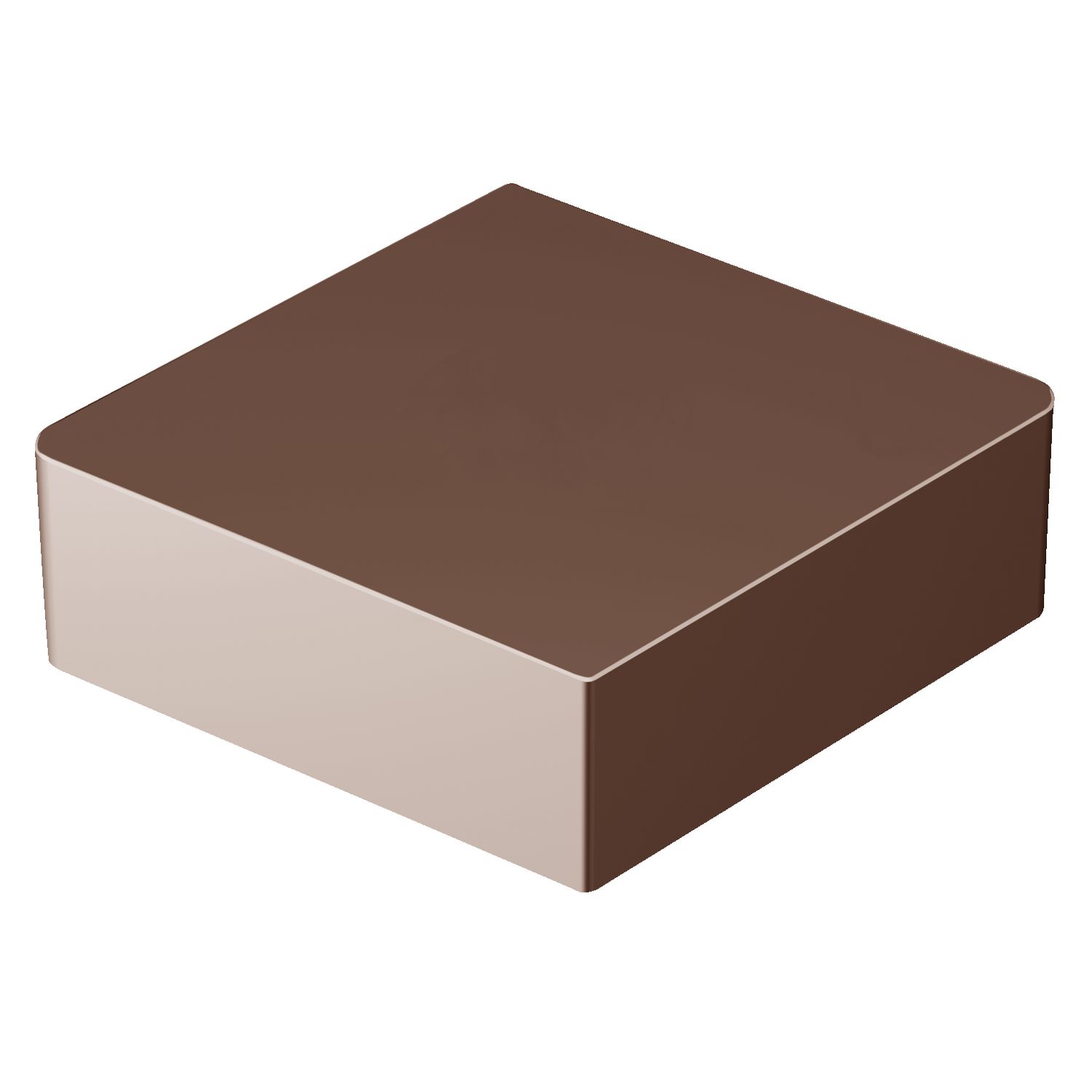

T-Max®, pastilha para torneamento

Pastilha ISO · classe 670 · círculo inscrito 12,7 mm, raio de ponta 0,794 mm, espessura 7,938 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 670 Preço na loja Sem reposição — só estoque

Entrega imediata

R$293,45 a unidade. Prazo e condições da loja Hailtools.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

CNGN120708T01020 675 — Pastilha T-Max® para torneamento

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
CNGN120708T01020 670
Código ANSI
CNG452T0320 670
Código compactado
CNGN120708T01020670
Material ID
5724820
Família
Pastilhas
Tipo
Turning insert - general
Classe
670
Substrato
CR
Peso unitário (kg)
4.8 Gram
EAN
10234700
UNSPSC
23242105
eCl@ss 13
21182003
Lançamento
23/05/1988
CoroPak de lançamento
88.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
295 m/min
Avanço por rotação
0,1 mm/r
Profundidade de corte
1,2 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
240 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 295 (245 – 315)0,1 (0,07 – 0,2)0,1 (0,07 – 0,2)1,2 (0,1 – 3,6) 240 s
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC 120 (100 – 120)0,1 (0,1 – 0,24)0,1 (0,1 – 0,24)1,2 (0,1 – 3,6) 3.600 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da fase frontal GB 20
ângulo de folga principal AN 0
Classe GRADE 670
Código de montagem da pastilha IFS Without fixing hole
Código do formato da pastilha SC Rhombic 80
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 12.0959 mm
Diâmetro do círculo inscrito IC 12.7 mm
Espessura da pastilha S 7.9375 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CN1207
Insert included angle EPSR 80
Largura da fase plana BN 0.1 mm
Número de arestas de corte CEDC 4
Peso do item WT 0.0048 kg
Propriedade da aresta Wiper WEP Não
Raio do canto RE 0.7938 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE CR
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
