CP-25BL-2525-12

Ferramentas · Turning Indexable

CP-25BL-2525-12

Porta Ferramenta convencional CoroTurn® Prime para torneamento

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$987,09 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
CP-25BL-2525-12
Código compactado
CP-25BL-2525-12
Material ID
8233884
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
711.9 Gram
EAN
7323226687705
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
30/06/2022
CoroPak de lançamento
22.2

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver CP-25BL-2525-12 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 812 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

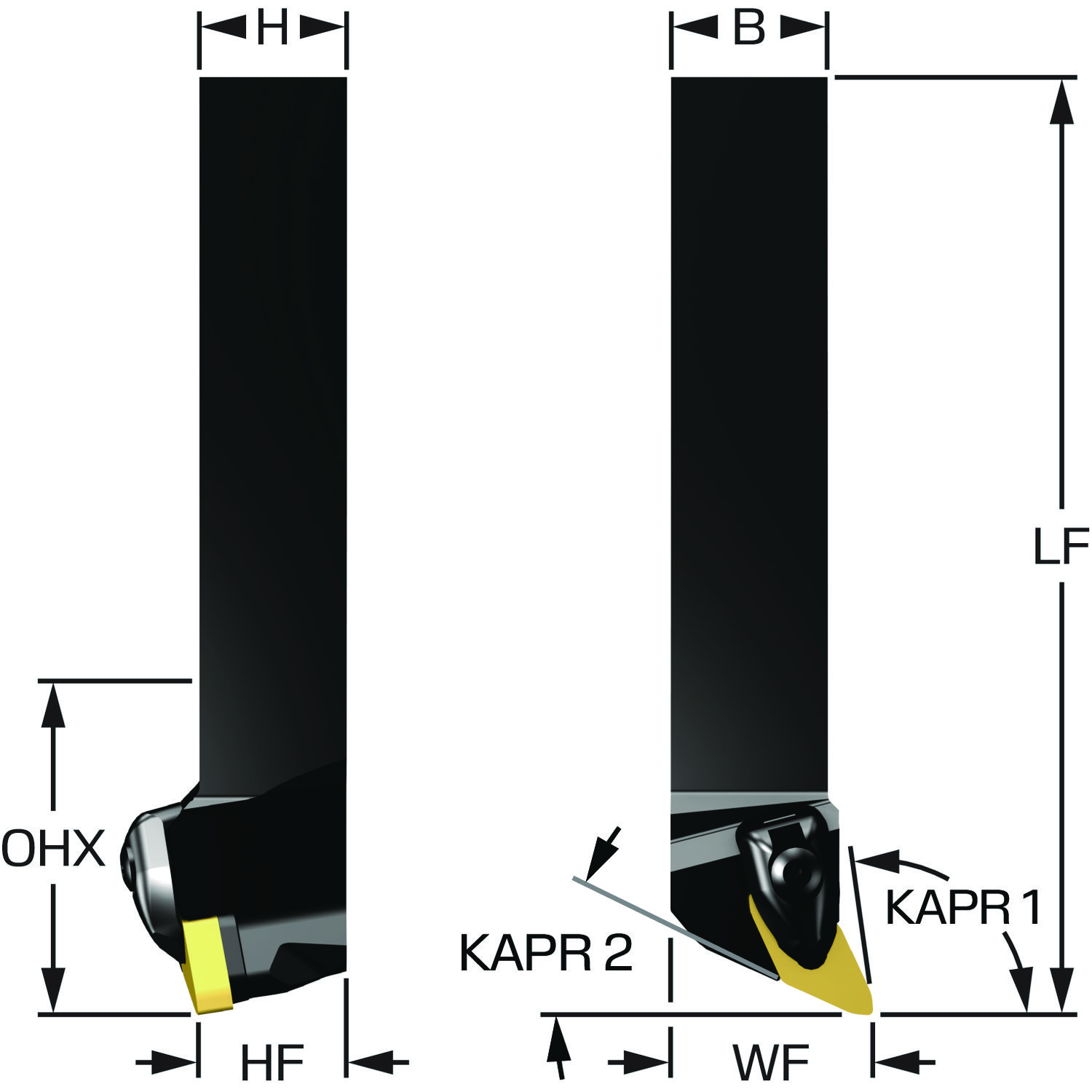

Altura da haste H 25 mm
Altura funcional HF 25 mm
ângulo da aresta de corte da ferramenta KAPR_1 95
ângulo da aresta de corte da ferramenta KAPR_2 25
ângulo de ataque da ferramenta PSIR -5
ângulo de inclinação LAMS -10.3
ângulo de saída ortogonal GAMO -3.9
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 23
Balanço máximo OHX 50 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M CP-B12..D
Código do tamanho do assento da pastilha SSC_N CP-B12..D

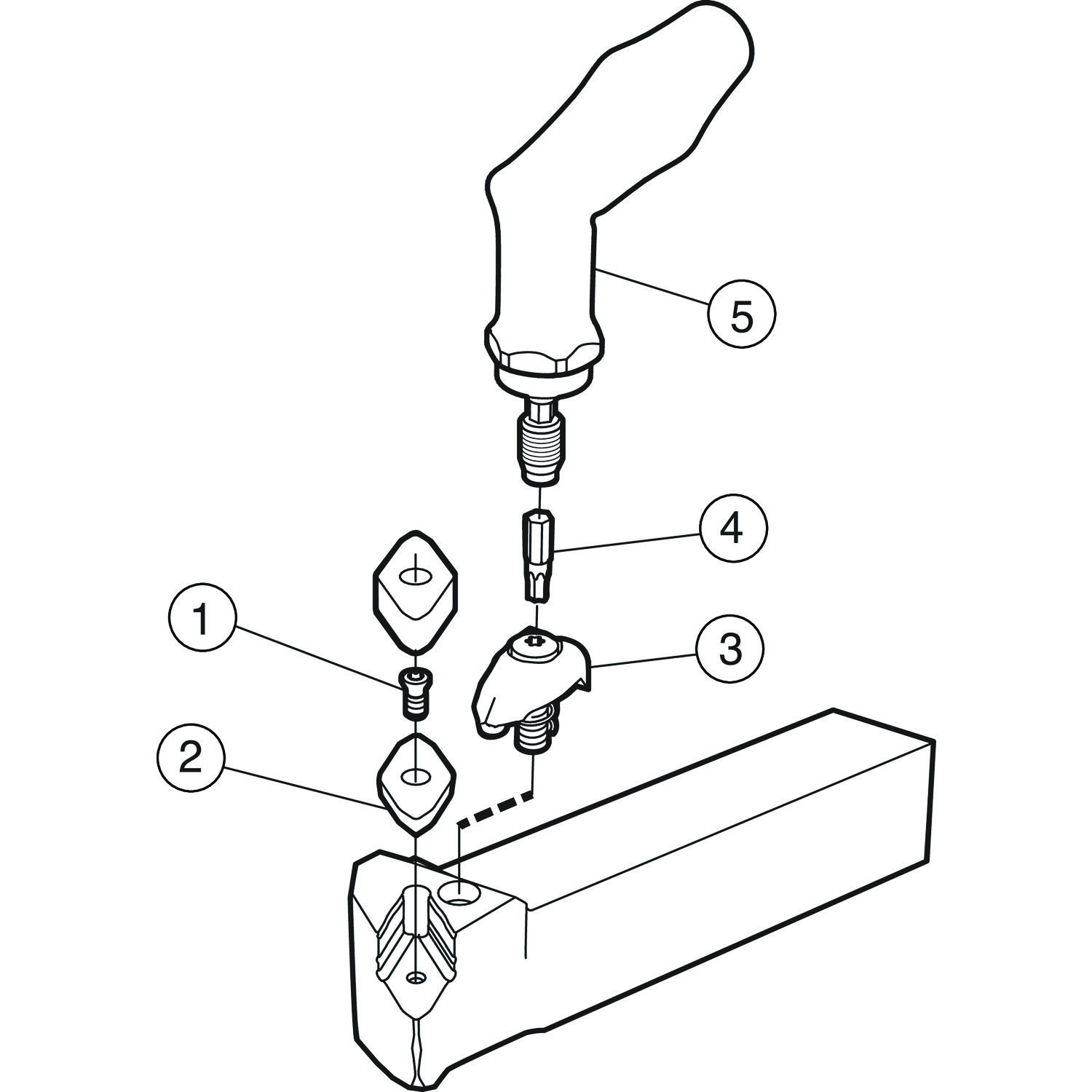

Código do tipo de fixação MTP clamp on top of insert and into hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 25 x 25

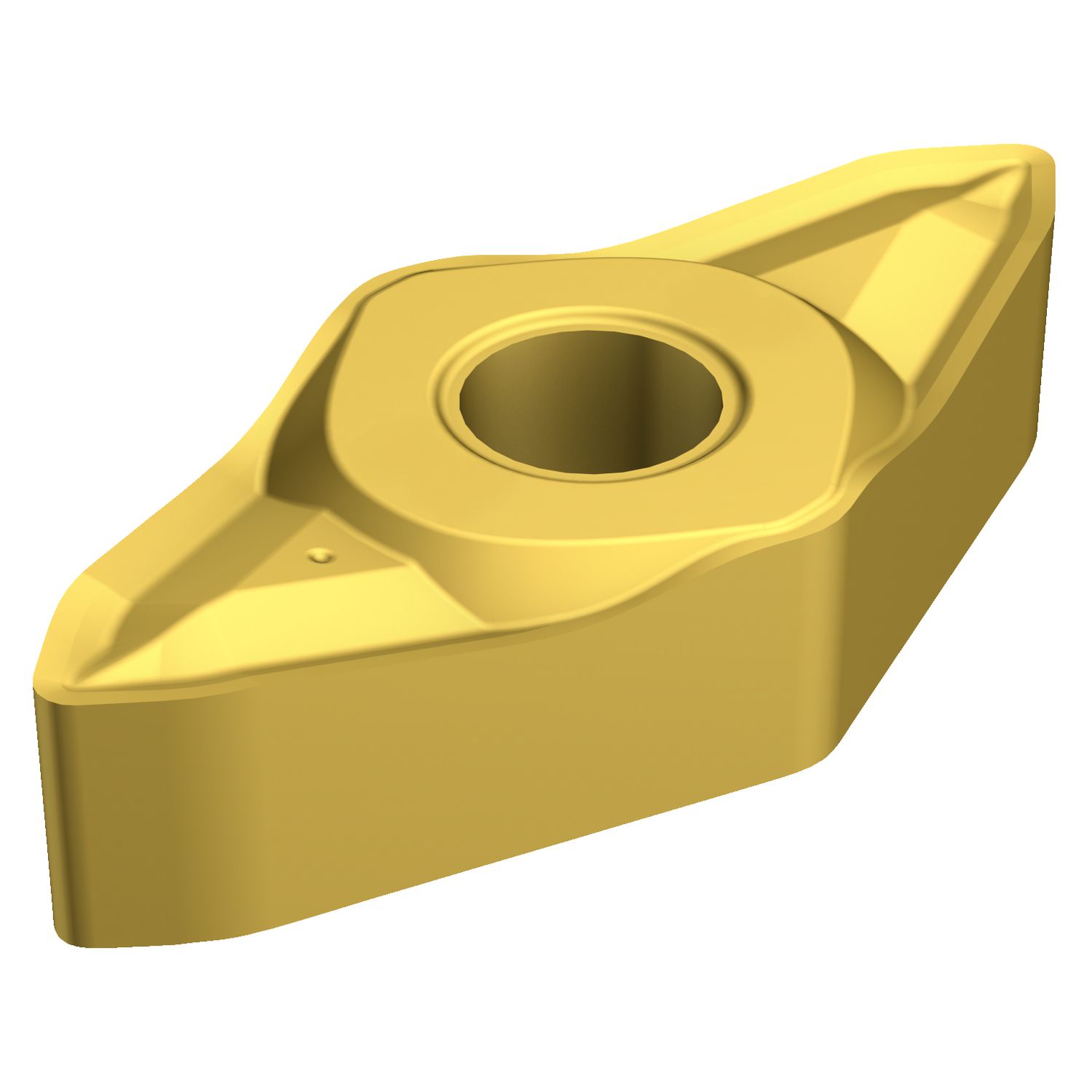

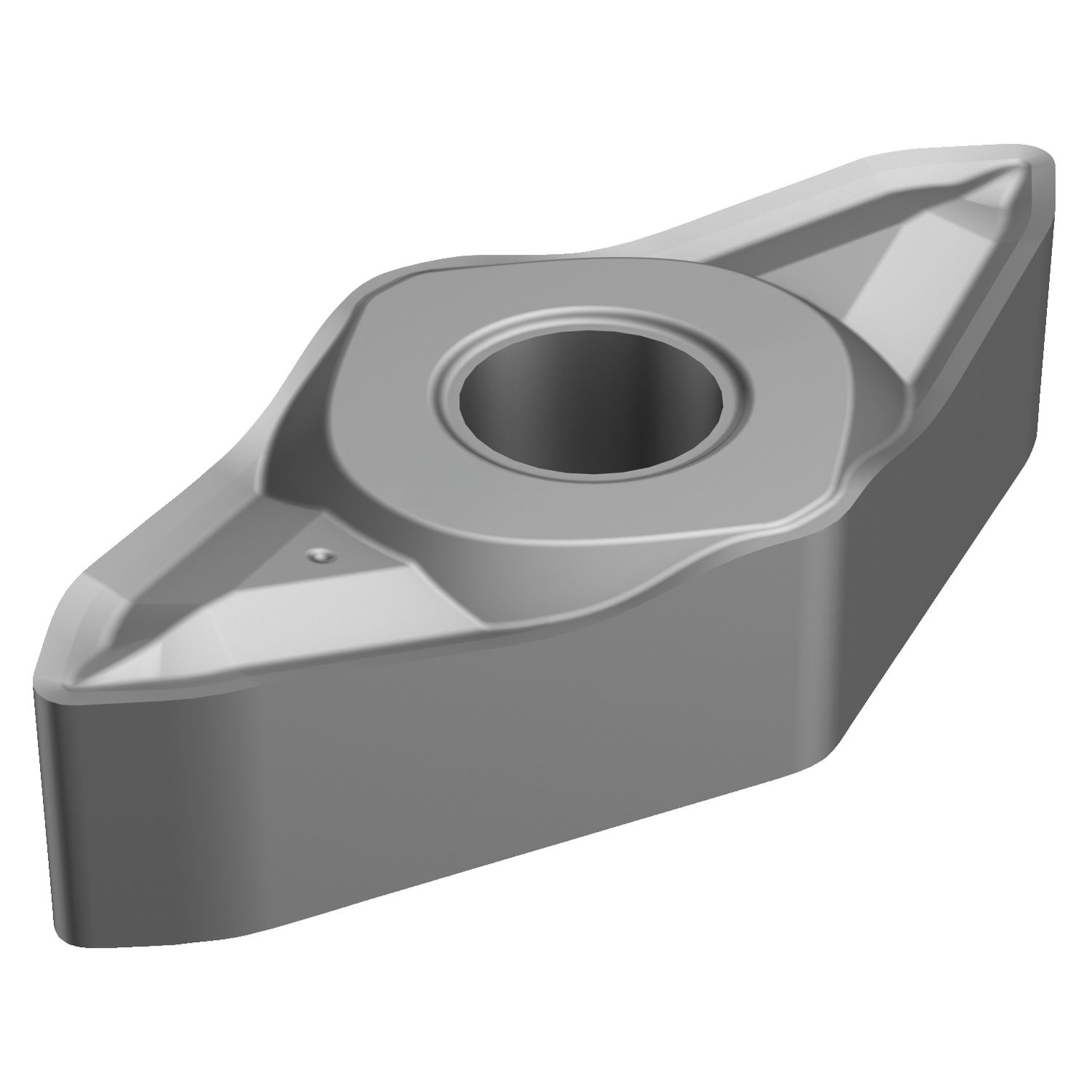

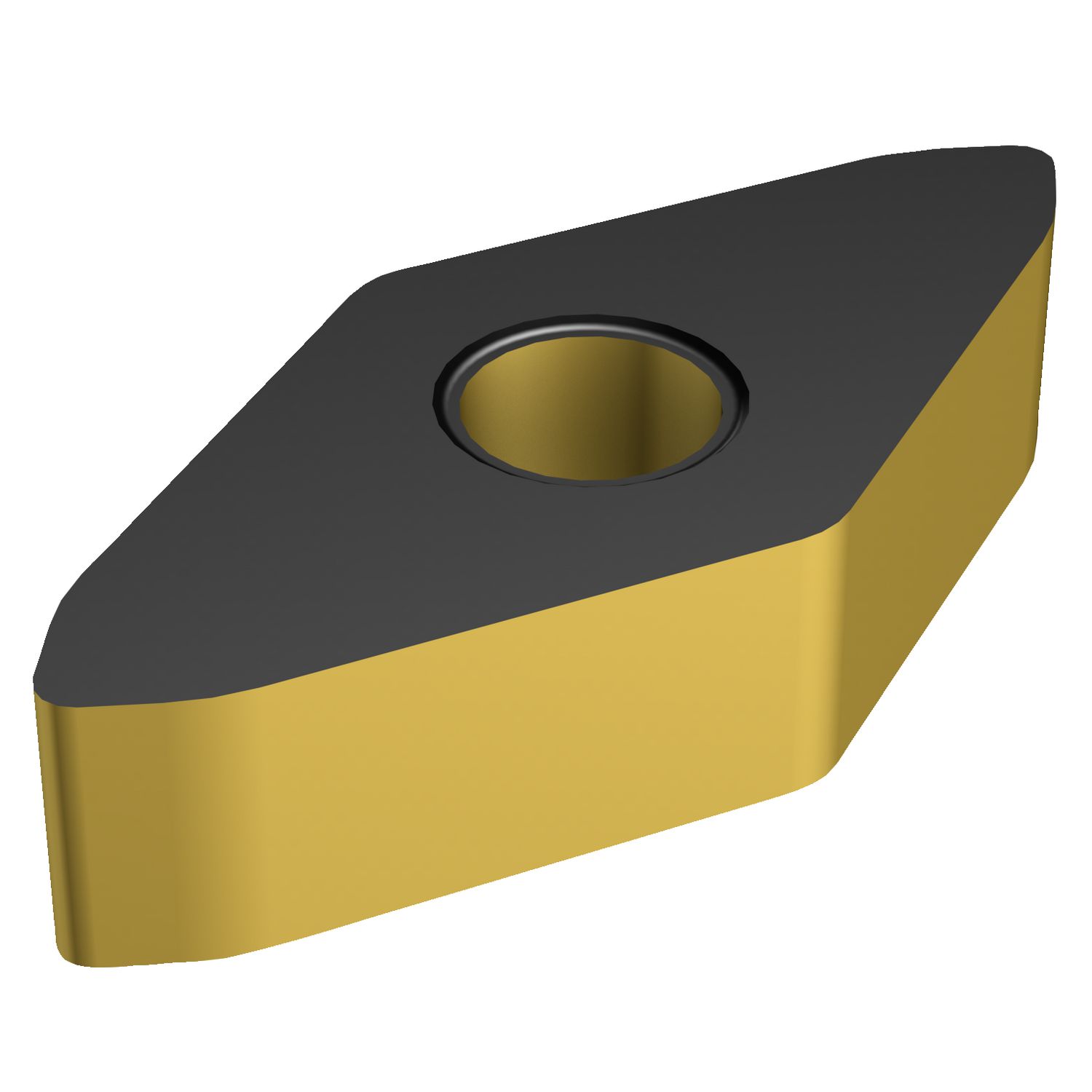

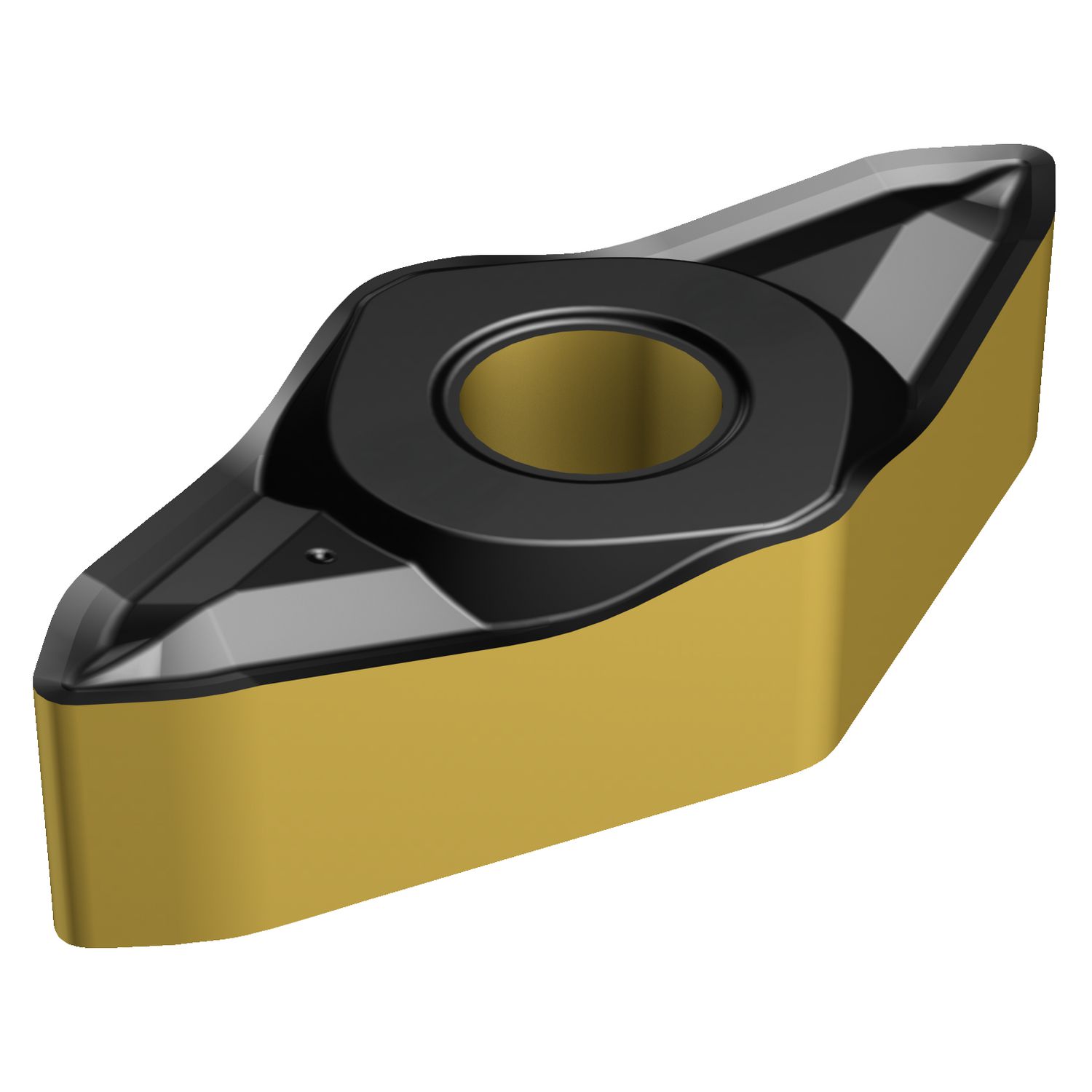

Identificação da pastilha padrão MIID CP-B1208D
Insert included angle EPSR 80
Largura da haste B 25 mm
Largura funcional WF 32 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn PRIME CP-B (CP-B1208D)
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
