Adaptação · Non-rotating adaptor - straight type
ASH-TNE-CDI80-25
Interface tipo torre CDI 80 para adaptador de haste retangular

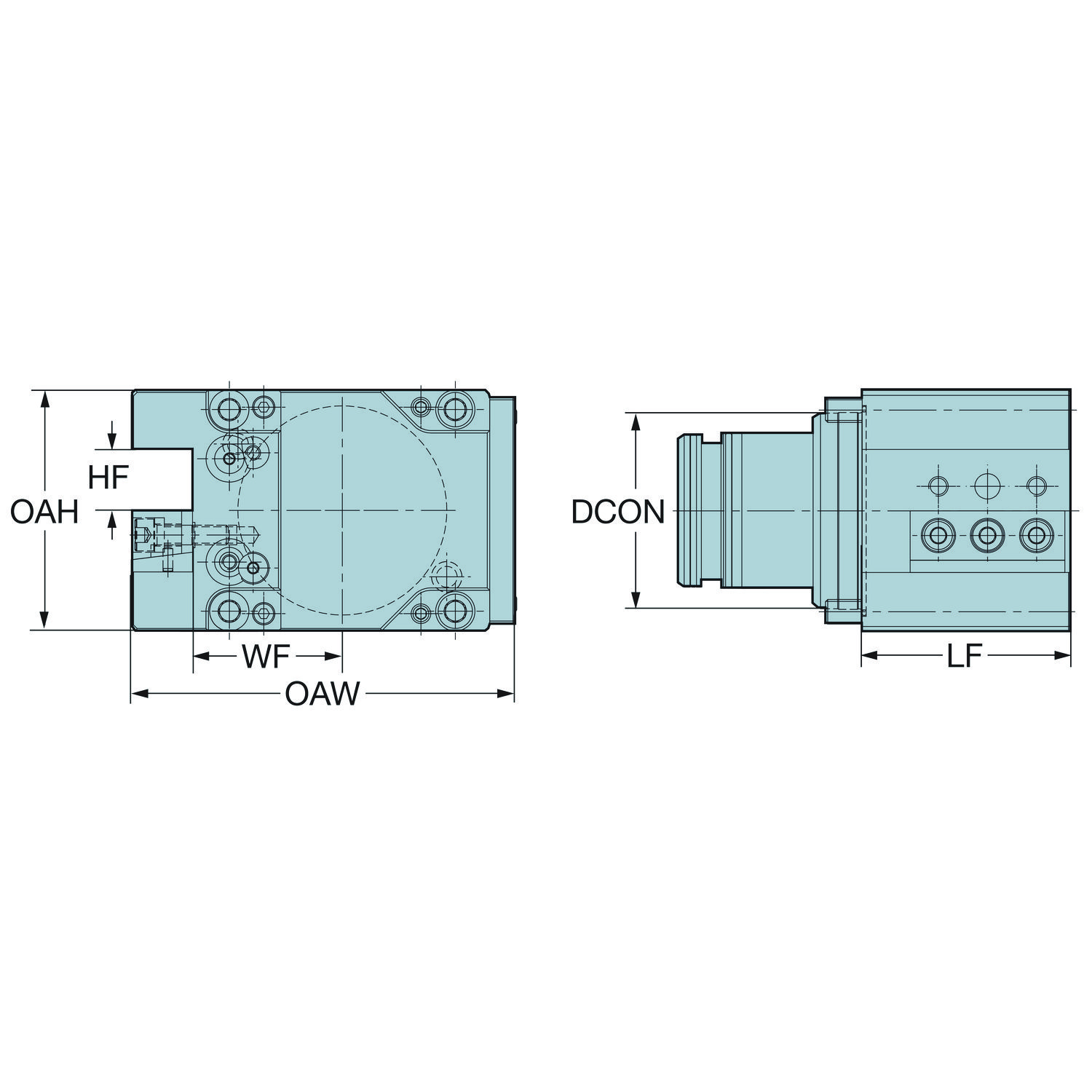

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- ASH-TNE-CDI80-25
- Código compactado
- ASH-TNE-CDI80-25
- Material ID
- 6047716
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 7.138 Kilogram
- EAN
- 26047716
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- Origem
- DE
- Lançamento
- 10/06/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura total | OAH | 98 mm |
| Balanço máximo | OHX | 85 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento funcional | LF_1 | 85 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CDI non-driven turret interface -size CDI80 |
| Direção de interface de adaptação da peça | ADINTWS | Rectangular shank -metric: 25 x 25 |
| Largura funcional | WF_1 | 61 mm |
| Largura total | OAW | 156 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Shank length (metric) | LS | 75 mm |
| Tipo código de saída de refrigeração | CXSC | radial exit |
| Torque | TQ | 25 mm |

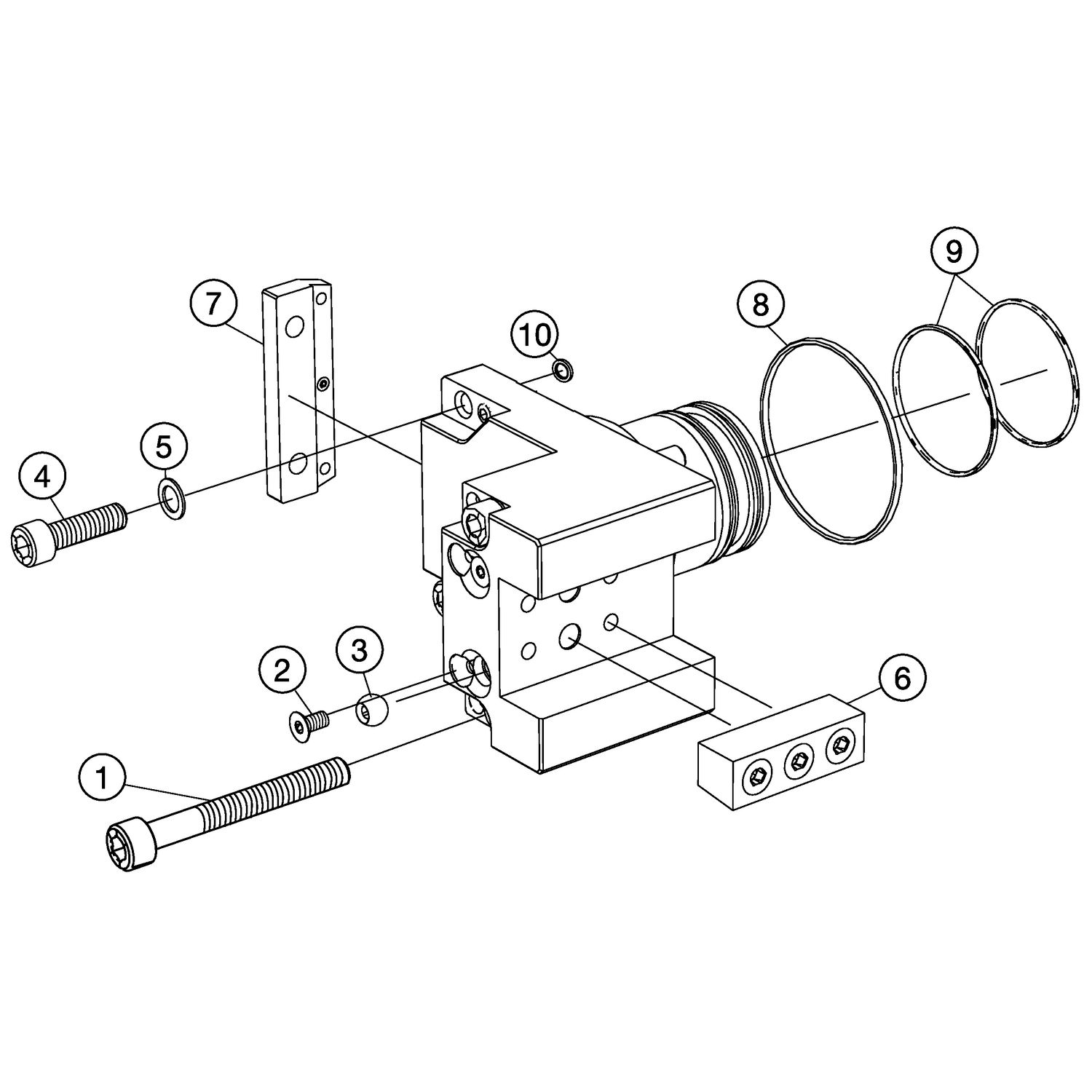

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-472 Parafuso Allen 2 na ferramenta 3212 010-358 Parafuso Allen 1 na ferramenta 5691 030-03 Olhal 1 na ferramenta 3212 010-463 Parafuso Allen 2 na ferramenta 5541 041-02 Arruela 2 na ferramenta 5431 130-03 Cunha 1 na ferramenta 5336 002-02 Dispositivo de ajuste e localização 1 na ferramenta
5641 001-79 Anel O-ring 1 na ferramenta 5641 005-104 Anel O-ring 2 na ferramenta 5641 070-04 Anel de vedação 1 na ferramenta Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
