Adaptação · Adaptador estacionário — reto

C5-570-2C 50 098-40L

Coromant Capto® para adaptador CoroTurn® SL

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$4.093,52a unidade

Prazo e condições da loja Hailtools. Como comprar

R$4.093,52 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-570-2C 50 098-40L.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C5-570-2C 50 098-40L
Código compactado
C5-570-2C50098-40L
Material ID
5729527
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,95 kg
EAN
11564792
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SE
Lançamento
24/03/2003
CoroPak de lançamento
03.1

Arquivos CAD

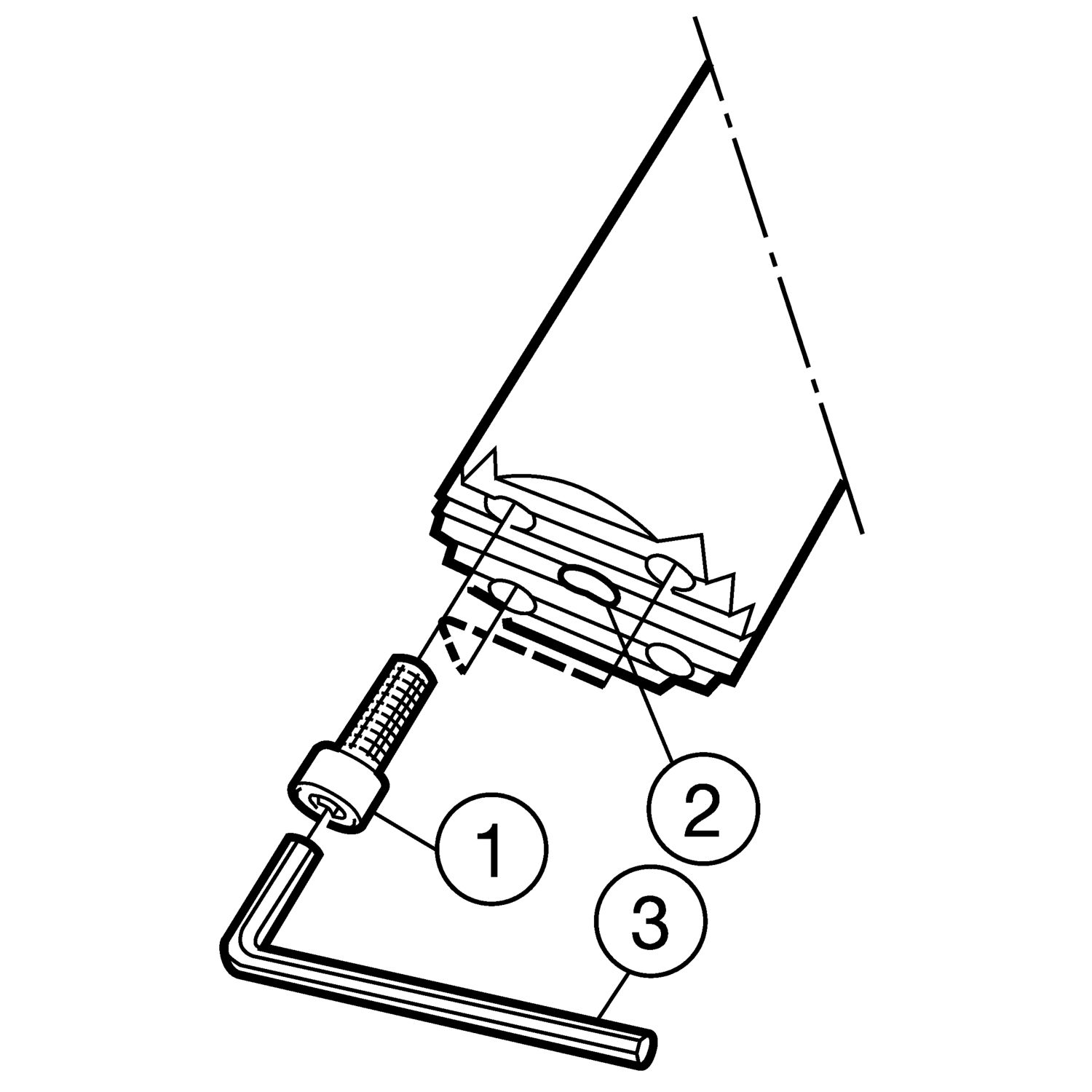

Itens inclusos

  • 3 × 3212 010-358 Parafuso
  • 1 × 3671 010-113 Anel O-ring
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C5-570-2C 50 098-40L em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 7.078 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

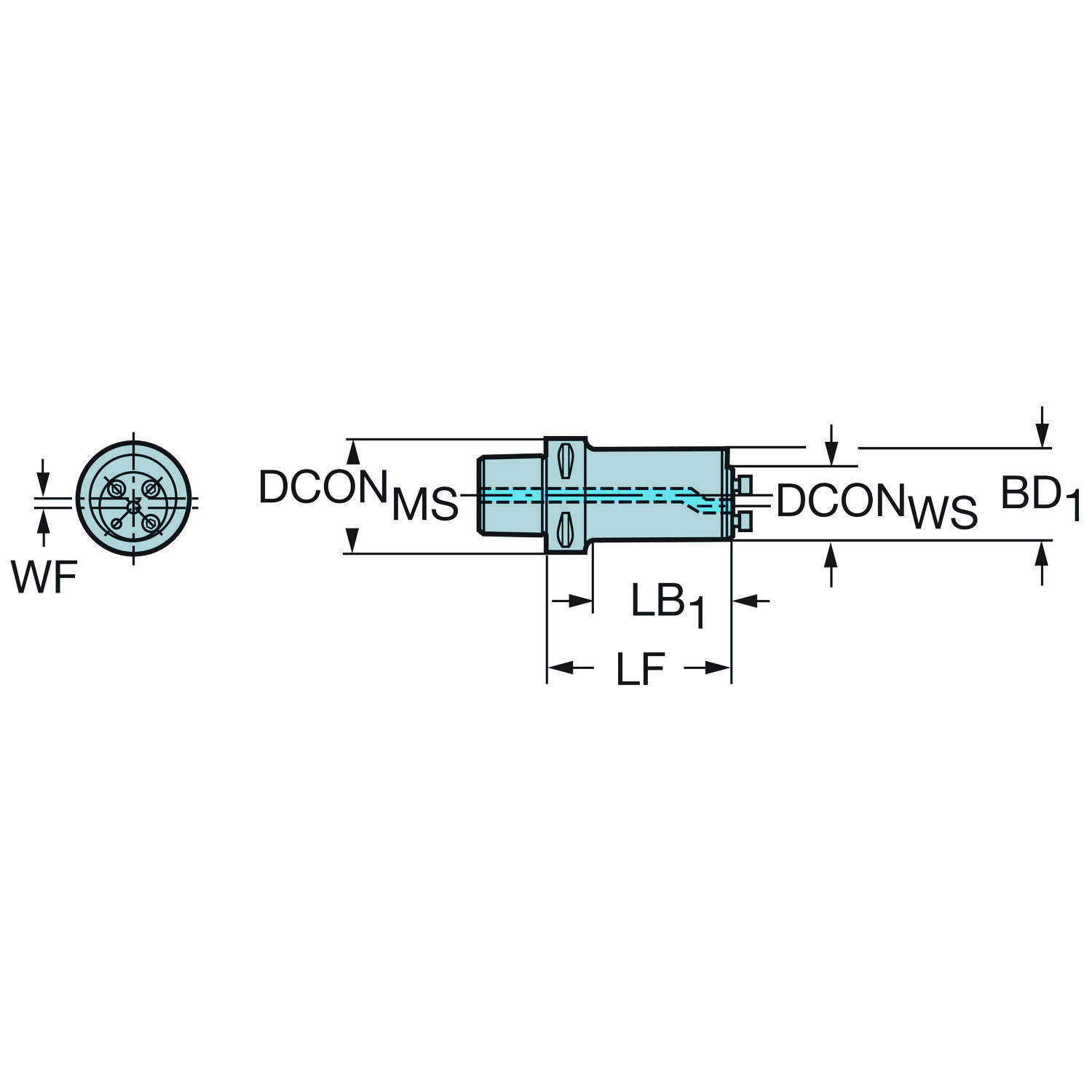

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 98 mm
Balanço mínimo OHN 98 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB 98 mm
Comprimento funcional LF_1 98 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 40
Largura funcional WF_1 5 mm
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 17 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
