Adaptação · Non-rotating adaptor - straight type
570-3C 25 255
Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL

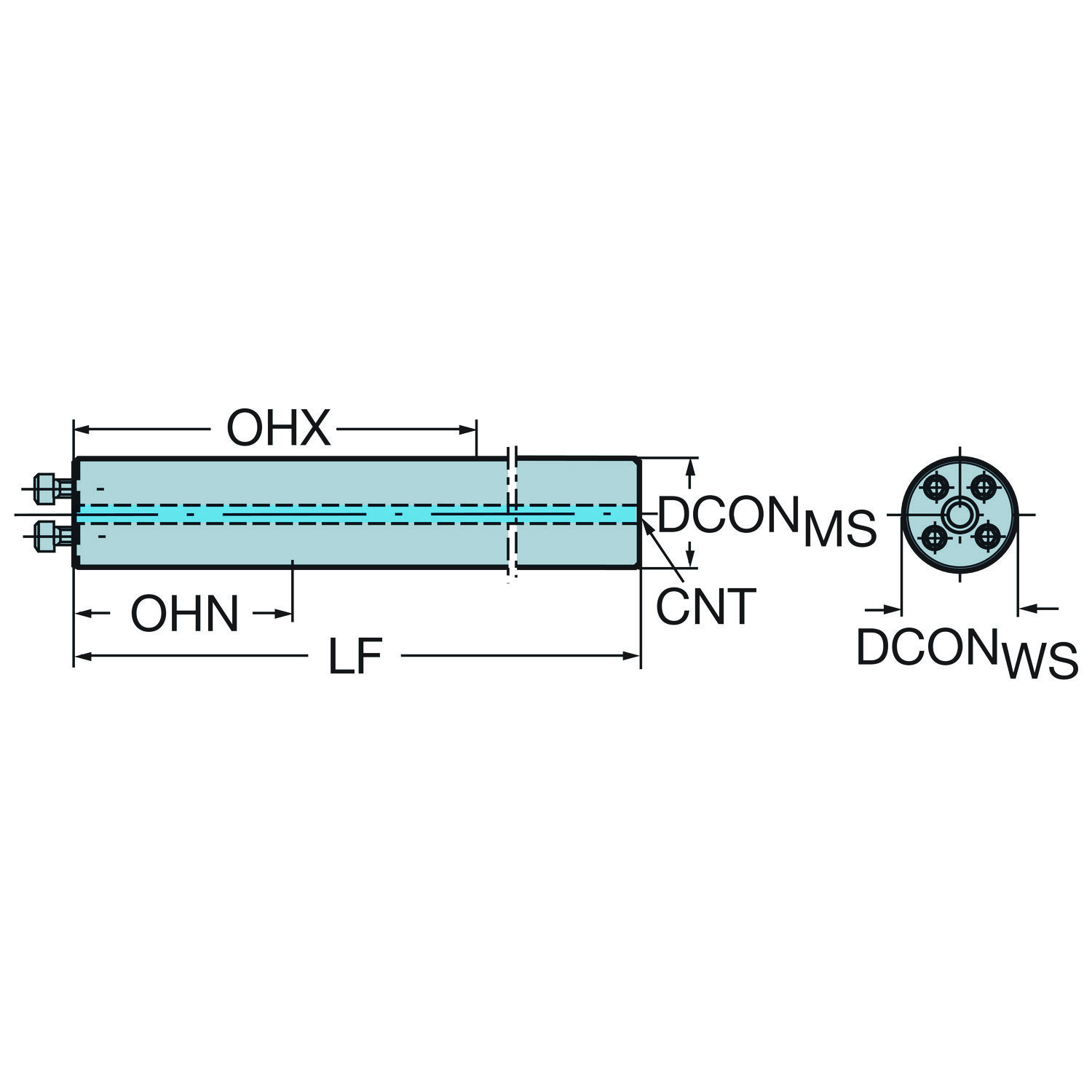

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja Sem reposição — só estoque
Entrega imediata
R$11.915,14 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
HT30D-CY25 255-25 — Haste cilíndrica para adaptador CoroTurn® SL antivibratórioTotalmente intercambiável com o produto original.
Dados principais
- Código ISO
- 570-3C 25 255
- Código compactado
- 570-3C25255
- Material ID
- 5764483
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Peso unitário (kg)
- 925 Gram
- EAN
- 10698822
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Lançamento
- 13/09/1993
- CoroPak de lançamento
- 93.3
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 158 mm |
| Balanço mínimo | OHN | 88 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCMS | 167 mm |
| Comprimento do corpo | LB | 255 mm |
| Comprimento funcional | LF_1 | 255 mm |
| Comprimento total | OAL | 255 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro da conexão | DCONWS | 25 mm |
| Diâmetro do corpo | BD_1 | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank without clamping features (without flange) -metric: 25.0 |
| Direção de interface de adaptação da peça | ADINTWS | SL (screw mounted) -straight -size 25, -slot coolant |
| Largura funcional | WF_1 | 0 mm |
| Máxima força de corte | FFCX | 2200 N |
| Maximum allowed body temperature | TBX | 130 C |
| Peso do item | WT | 0.925 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Sim |
| Propriedade de auxílio de localização | LOCAP | Sim |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/4-19 |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 3.7 Nm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 41 no catálogo
131-3225-B Bucha quadrada com posicionamento Easy-Fix
132L-4025105-B Bucha cilíndrica com posicionamento Easy-Fix 132L-5025125-B Bucha cilíndrica com posicionamento Easy-Fix
132N-4025 Luva cilindrica
392.41027-100 25 100A Adaptador com acoplamento HSK para ISO 9766
393.277-25 01 080A Cassete para adaptador de broca ajustável
393.277-25 02 085A Cassete para adaptador de broca ajustável
393.CF-32 25 60 Luva cilindrica
393.CG-32 25 60 Luva cilindrica
393.CGS-32 25 60 Luva cilindrica
416.2-L25-32 Bucha excêntrica
A1B27-40 25 085 ISO 7388-1 para adaptador ISO 9766 A1B27-50 25 085 ISO 7388-1 para adaptador ISO 9766
A227-30 25 085 MAS-BT 403 para adaptador ISO 9766
A2B27-40 25 080 MAS-BT 403 para adaptador ISO 9766 A2B27-50 25 090 MAS-BT 403 para adaptador ISO 9766
A3B27-40 25 085 CAT-V para adaptador ISO 9766 A3B27-50 25 085 CAT-V para adaptador ISO 9766
C10-391.19-25 110 Coromant Capto® para mandril com fixação térmica
C3-391.27-25 080 Coromant Capto® para adaptador ISO 9766
C4-391.27-25 077 Coromant Capto® para adaptador ISO 9766
C5-131-00100-25 Coromant Capto® para adaptador com haste cilíndrica
C5-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C5-391.19-25 118 Coromant Capto® para mandril com fixação térmica
C5-391.27-25 071 Coromant Capto® para adaptador ISO 9766
C5-391.27CCH-25 135 Coromant Capto® para adaptador ISO 9766
C6-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C6-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C6-391.27-25 070A Coromant Capto® para adaptador ISO 9766
C6-ABB-25-2 Minitorre Coromant Capto® para duas barras de mandrilar
C8-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C8-391.19-25 100 Coromant Capto® para mandril com fixação térmica
C8-391.27-25 085 Coromant Capto® para adaptador ISO 9766
EF-32-25 Bucha cilíndrica com posicionamento Easy-Fix EF-40-25 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH25Q-S-115 HSK para mandril iLock com fixação térmica HA10-SH25Q-S-115 HSK para mandril iLock com fixação térmica
HT06-131-00118-25 HSK para adaptador com haste cilíndrica
HT06-DR25-A045-090 HSK para adaptador ISO 9766 HT08-DR25-A045-090 HSK para adaptador ISO 9766 HT10-DR25-A045-100 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-258
3671 010-113
