Adaptação · Mini-torre

C6-ABB-25-2

Minitorre Coromant Capto® para duas barras de mandrilar

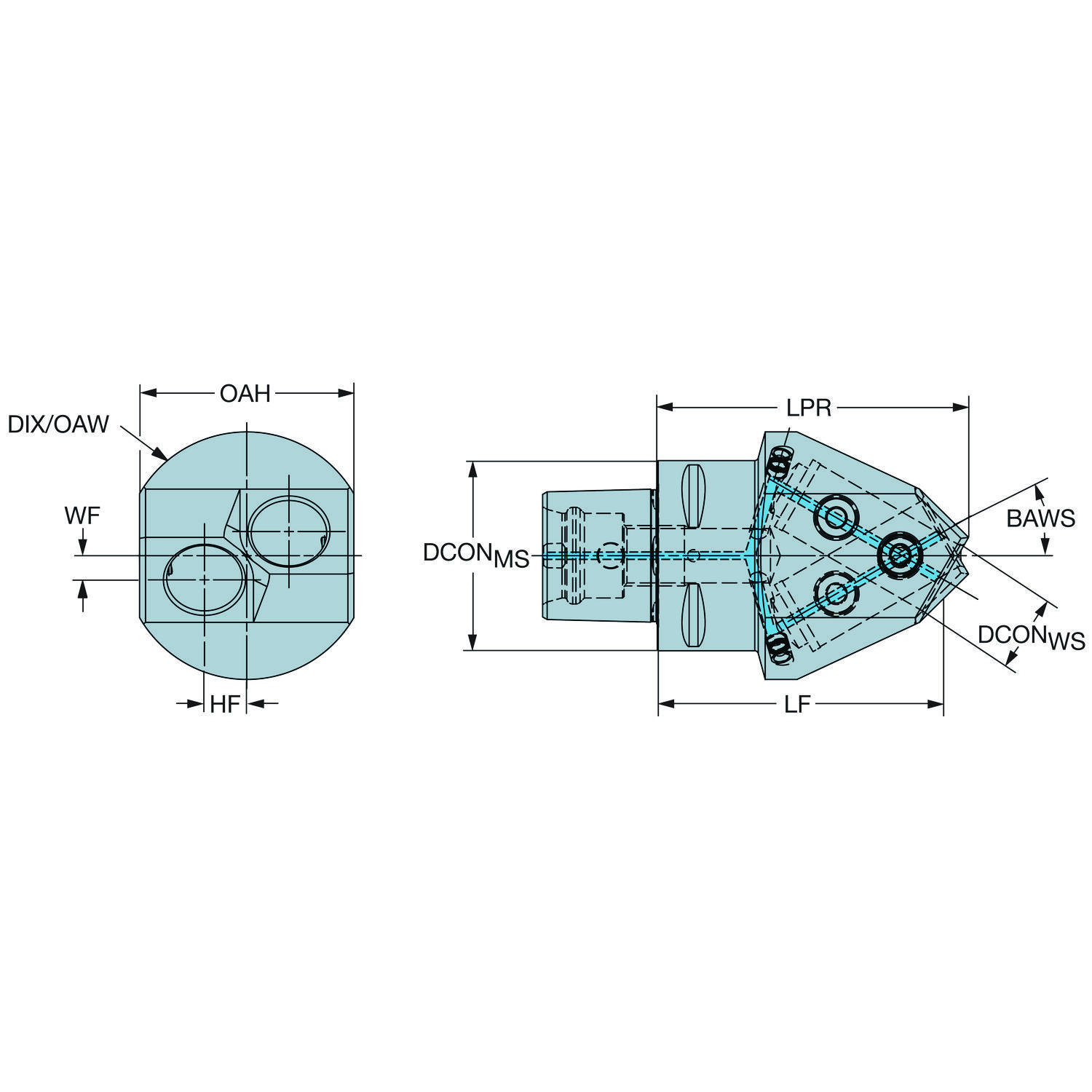

Mini-torre · comprimento funcional 95 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-ABB-25-2.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C6-ABB-25-2
Código compactado
C6-ABB-25-2
Material ID
7379294
Família
Adaptação
Tipo
Mini-torre
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,57 kg
EAN
7323222251917
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
23/09/2017
CoroPak de lançamento
17.2

Arquivos CAD

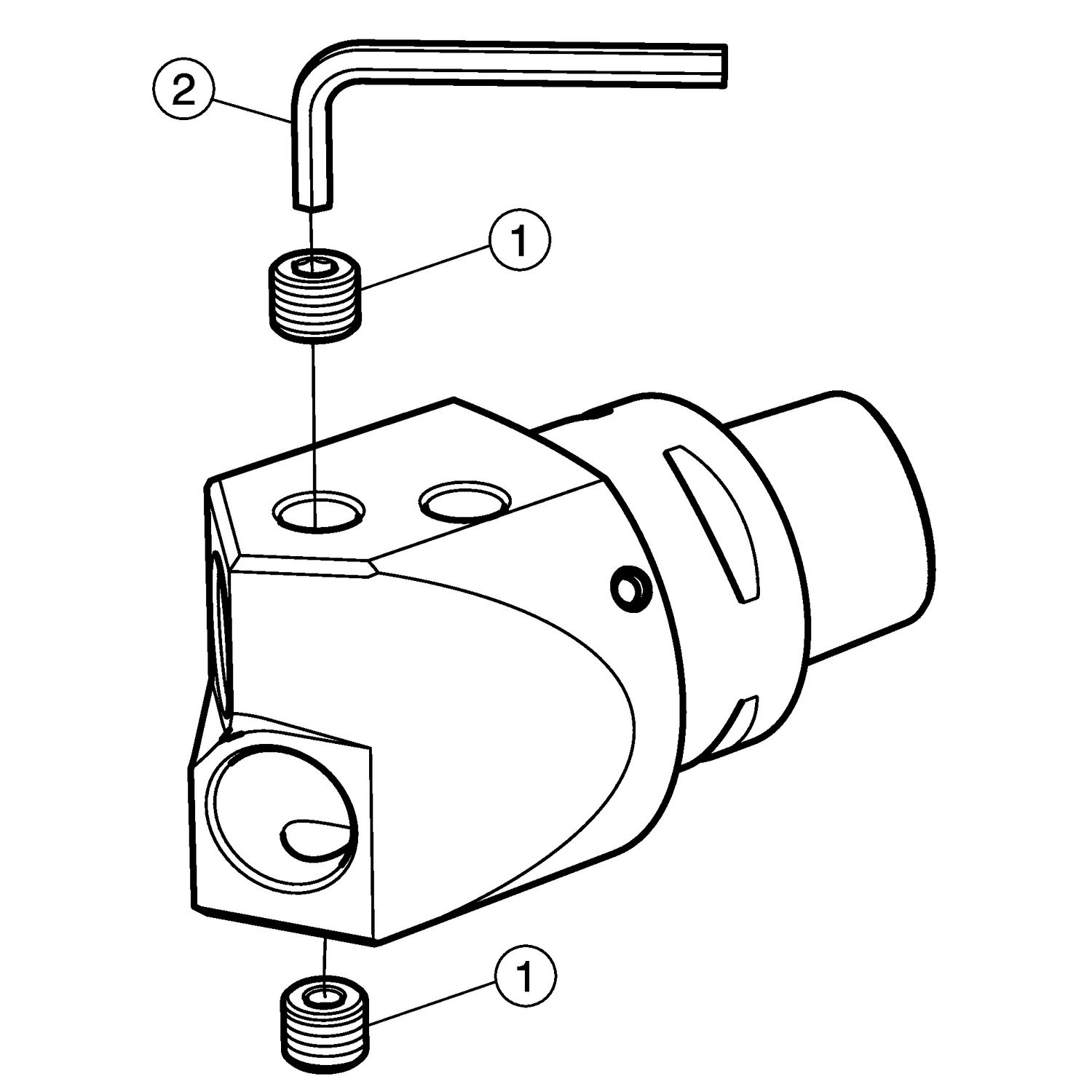

Itens inclusos

  • 4 × 416.1-838 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 14 mm
Altura total OAH 70.371 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 30
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento da saliência LPR 103.1 mm
Comprimento funcional LF 95 mm
Comprimento total OAL 141.1 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão DCONWS 25 mm
Diâmetro funcional DFC 44 mm
Diametro máximo da ferramenta para troca DIX 82 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste) — métrica: 25
Largura funcional WF 8 mm
Largura total OAW 82 mm
Número de conexões da ferramenta à peça CCONWS 2
Peso do item WT 2.57 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
