Adaptação · Mini turret
C6-ASHL3-36125-20
Minitorre Coromant Capto® para três ferramentas convencionais retangulares

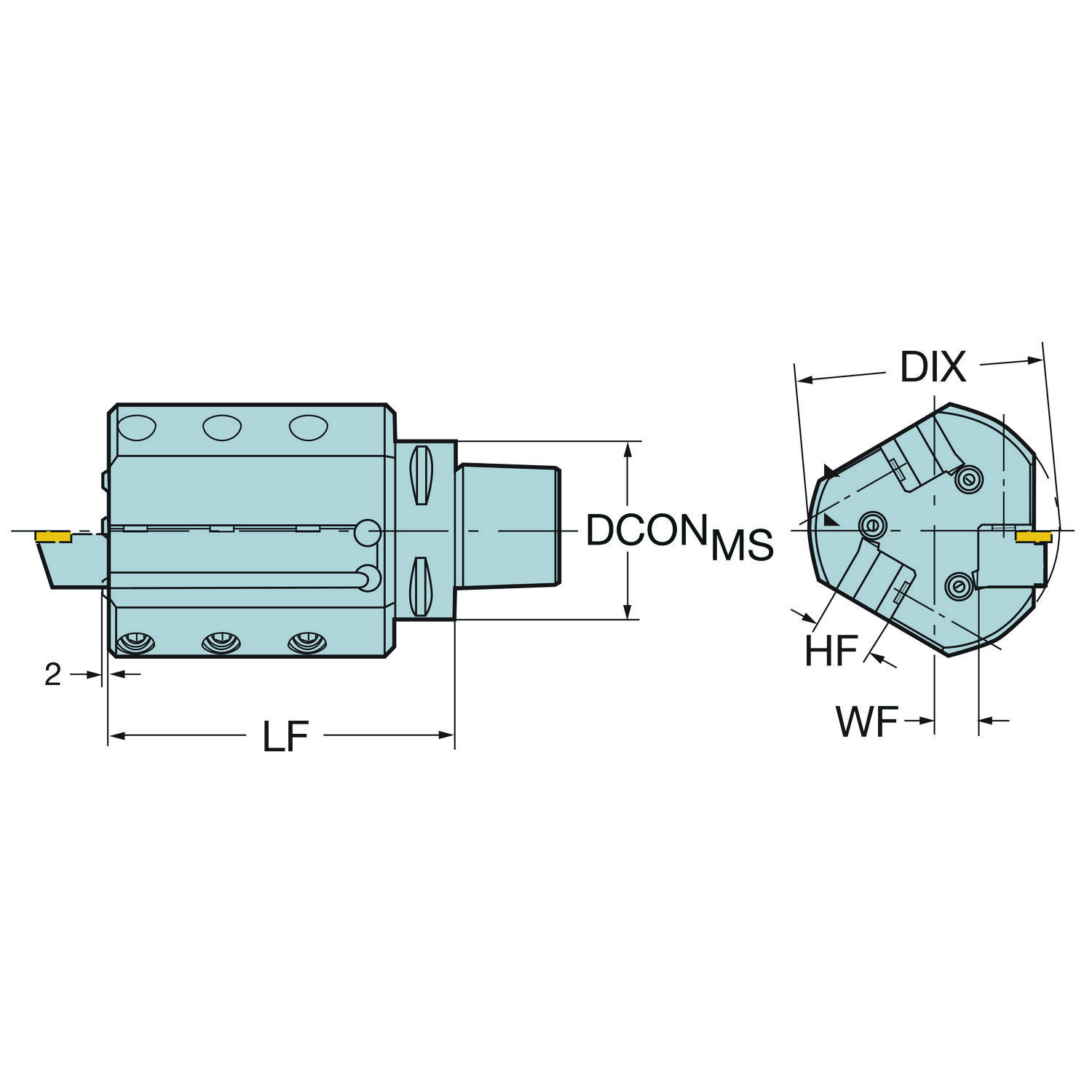

Mini-torre · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C6-ASHL3-36125-20
- Código compactado
- C6-ASHL3-36125-20
- Material ID
- 5728777
- Família
- Adaptação
- Tipo
- Mini turret
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 3.939 Kilogram
- EAN
- 11382991
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 13/08/2001
- CoroPak de lançamento
- 01.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 20 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento da saliência | LPR | 125 mm |
| Comprimento funcional | LF | 125 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C6 |
| Direção de interface de adaptação da peça | ADINTWS | Rectangular shank -metric: 20 x 20 |
| Largura funcional | WF | 16 mm |
| Pressão de refrigeração | CP | 80 mm |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit with nozzle, adjustable |

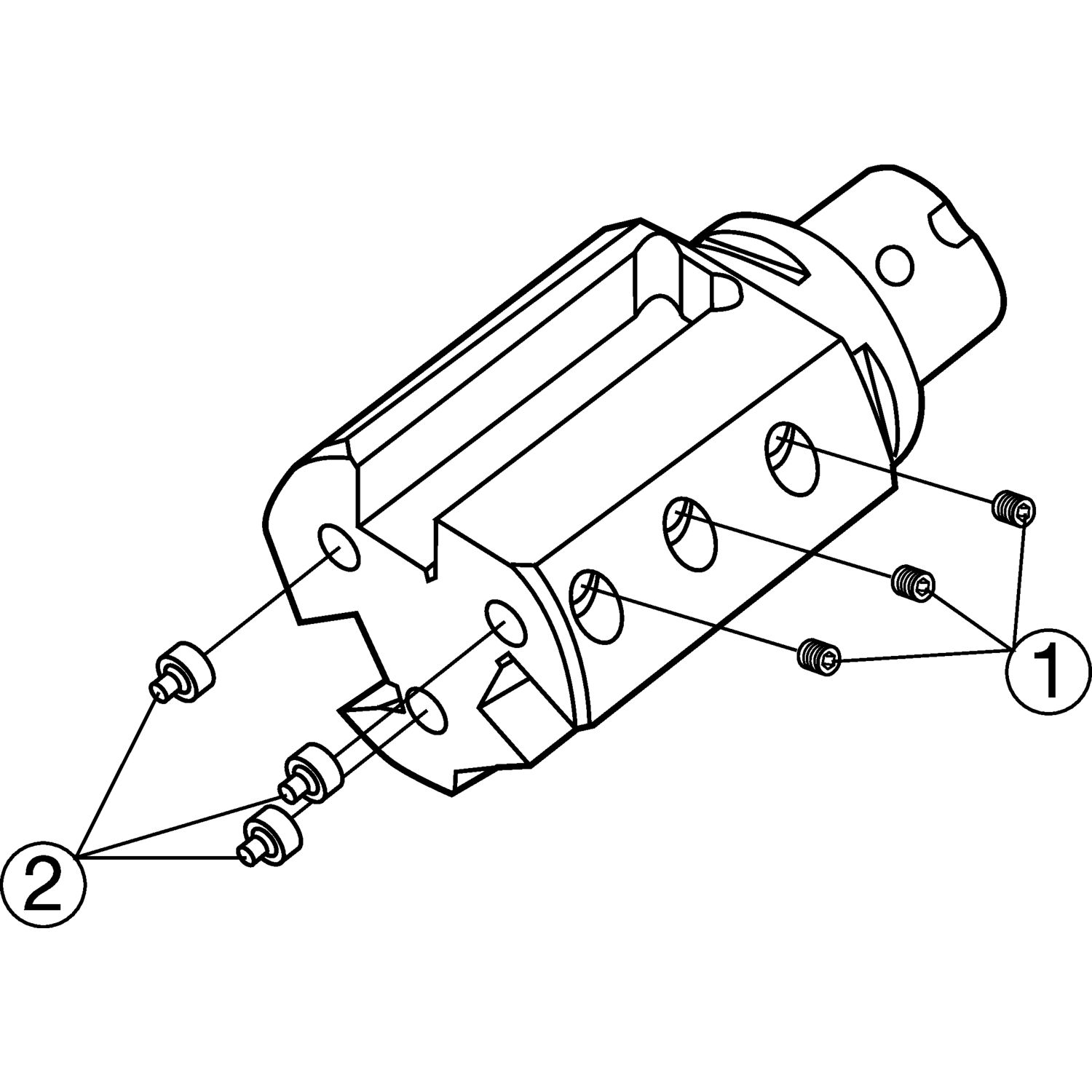

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
