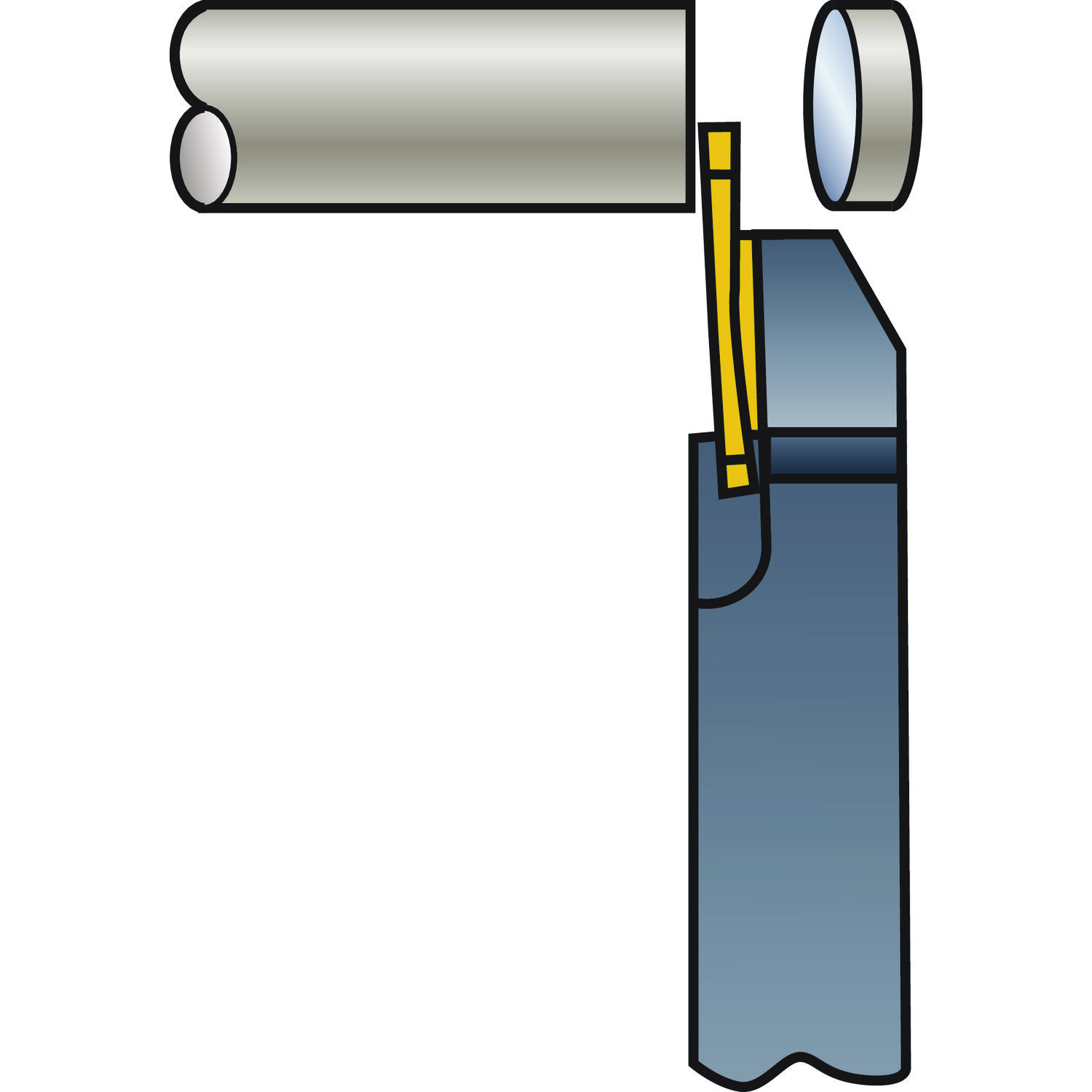

Ferramentas · Corte e canal radial — intercambiável
LF123U06-2020BM
Porta Ferramenta convencional CoroCut® 3 para cortes e canais
Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$950,33a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LF123U06-2020BM.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroCut 3 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- LF123U06-2020BM
- Código compactado
- LF123U06-2020BM
- Material ID
- 5733307
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 358 g
- EAN
- 12090993
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Origem
- IN,SE
- Lançamento
- 02/01/2006
- CoroPak de lançamento
- 06.1
Arquivos CAD
- STP básico 76379425.stp
- STP detalhado 76379427.stp
- DXF 2D 76379424.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

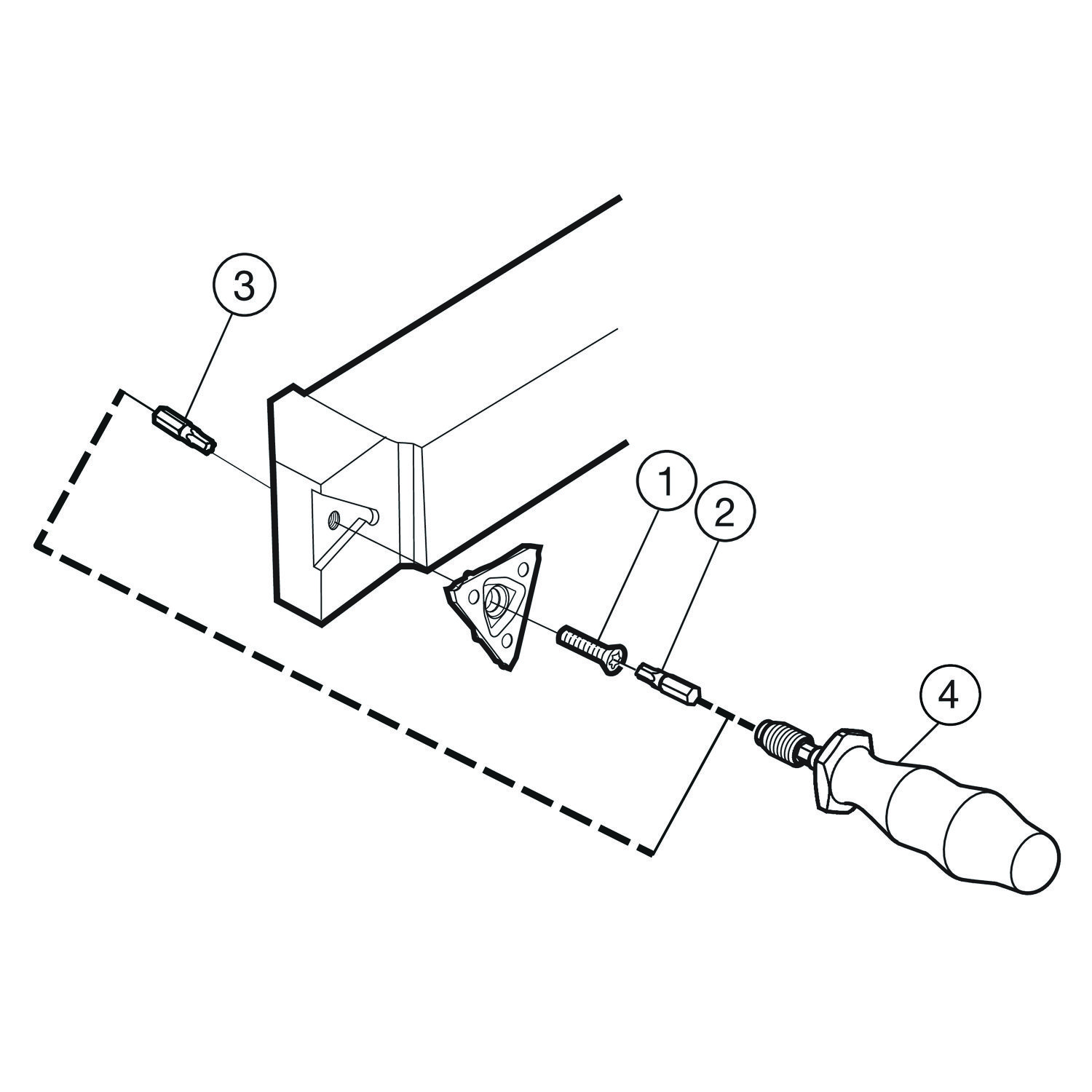

Itens inclusos
- 1 × 5513 020-62 Parafuso
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.240 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

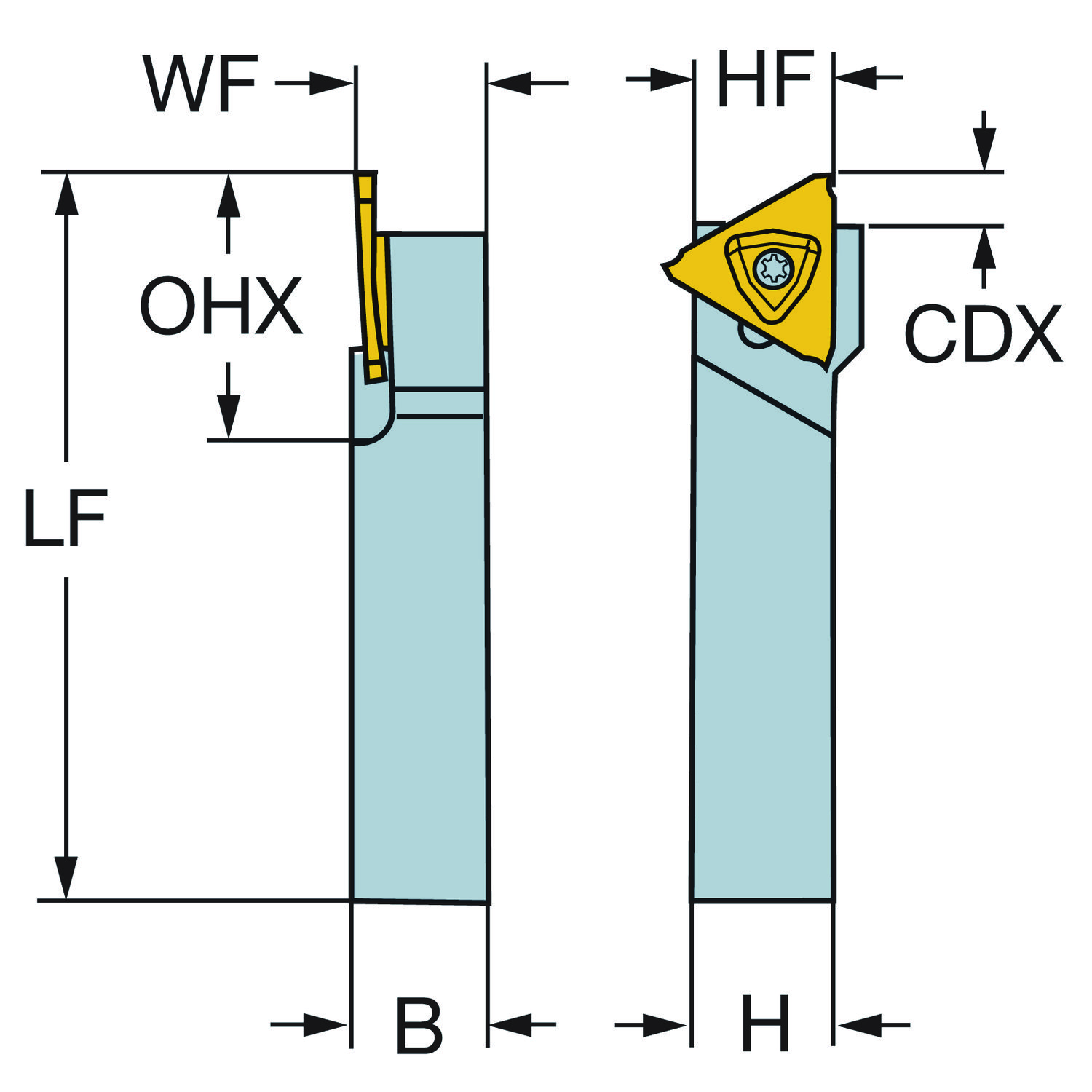

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 20 mm |
| Altura funcional | HF | 20 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 23.01 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | U |
| Código do tamanho do assento da pastilha | SSC_N | U |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 125 mm |
| Comprimento total | OAL | 125 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — métrica: 20 x 20 |
| Largura da haste | B | 20 mm |
| Largura de corte | CW | 1.5 mm |
| Largura funcional | WF | 20 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 3 -estilo U (N123U3-CM) |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 44 no catálogo
L123U3-0200-1500-CS 1125 Pastilha CoroCut® 3 para cortes Entrega imediata
L123U3-0100-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0100-1000-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0100-1500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-1000-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0150-1500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0200-0500-CS 1125 Pastilha CoroCut® 3 para cortes
L123U3-0200-1000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0050-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0050-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0070-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0080-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0080-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0090-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0100-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0100-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0100-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0100-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0120-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0140-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0150-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0150-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0150-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0150-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0160-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0170-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0200-0000-CS 1125 Pastilha CoroCut® 3 para cortes
N123U3-0200-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0200-0001-CM 1125 Pastilha CoroCut® 3 para cortes
N123U3-0200-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0225-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0250-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0300-0000-GS 1125 Pastilha CoroCut® 3 para usinagem de canais
N123U3-0300-RS 1125 Pastilha CoroCut® 3 para perfilamento
N123U3-0340-BG H10F Blank de metal duro CoroCut® 3
R123U3-0100-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0100-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0150-1500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-0500-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-1000-CS 1125 Pastilha CoroCut® 3 para cortes
R123U3-0200-1500-CS 1125 Pastilha CoroCut® 3 para cortes Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 17 no catálogo
570-80 20 2020R Adaptador CoroTurn® SL troca rápida para haste retangular
ASHA-L-VDI30-20-HP VDI para adaptador de haste retangular
ASHA-R-VDI30-20-HP VDI para adaptador de haste retangular
ASHN-VDI30-20-HP VDI para adaptador de haste retangular
C5-ASHA-065-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHL-095-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHL45-085-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHR-095-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHR3-36123-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares
C5-ASHR45-085-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHA-070-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHL-105-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHL3-36125-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares
C6-ASHL45-095-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHR-105-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHR3-36125-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares
C6-ASHR45-095-20HP Coromant Capto® para adaptador com haste retangular Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
C2R-BN21-NG20DA2 Lâmina CoroCut® 2 para cortes Recomendado
C2R-BN21-RE15DC2 Lâmina CoroCut® 2 para cortes Recomendado
C2R-BN25-NG20DA2 Lâmina CoroCut® 2 para cortes Recomendado
C2R-BN25-NH25DA2 Lâmina CoroCut® 2 para cortes Recomendado
C2R-BN25-RE20DE2 Lâmina CoroCut® 2 para cortes Recomendado
C2R-CC4-RG20CB Unidade de corte CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-CC6-LG20CB Unidade de corte CoroCut® 2 para corte e usinagem de canais Recomendado
C2R-CE20-RG06GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CE25-LH07GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CE25-RG07GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CE25-RH07GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado
C2R-CF32-RG09GB Barra de mandrilar CoroCut® 2 para abertura de canais interiores Recomendado Últimos produtos visitados
