Adaptação · Non-rotating adaptor - angled type
ASHA-L-VDI30-20-HP
VDI para adaptador de haste retangular

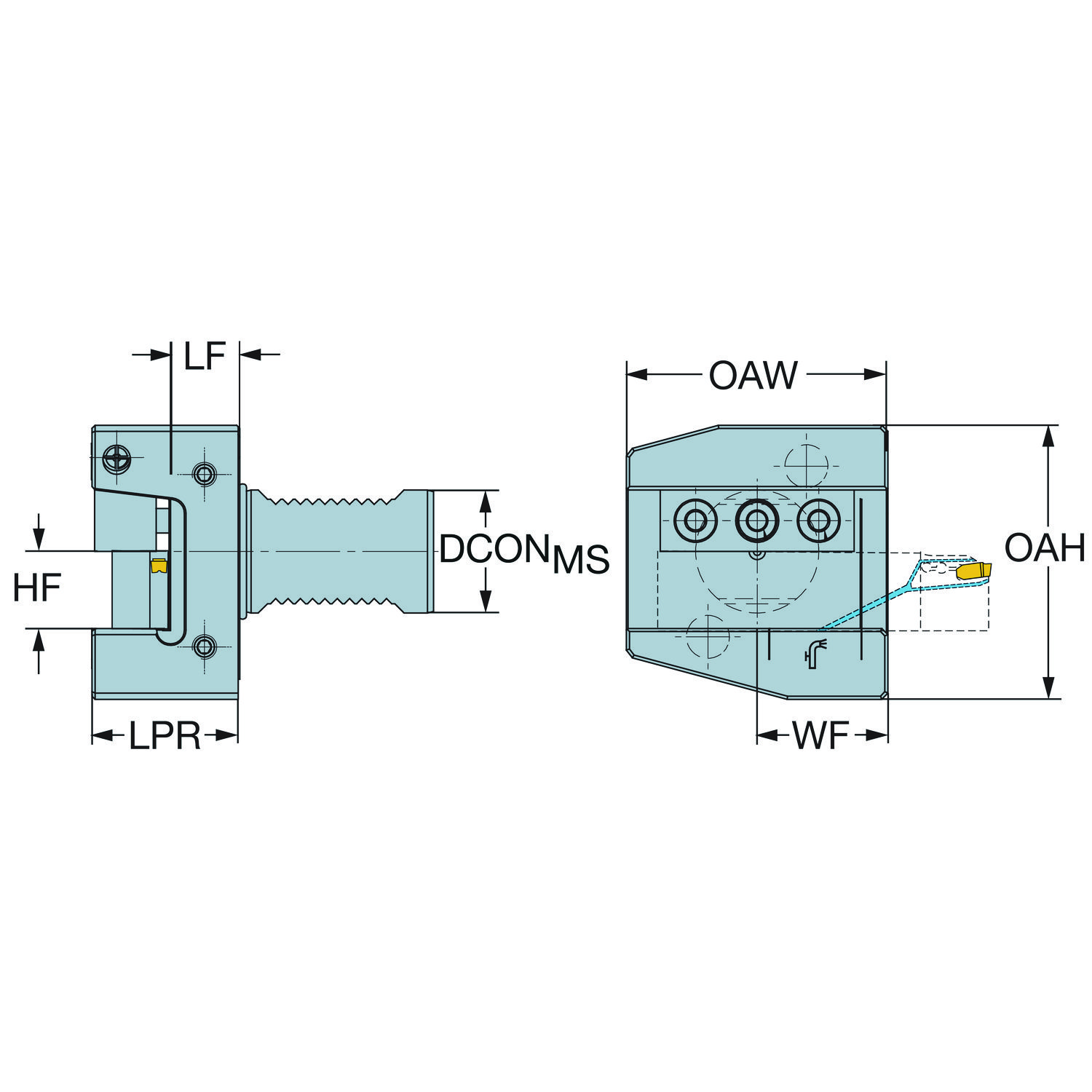

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- ASHA-L-VDI30-20-HP
- Código compactado
- ASHA-L-VDI30-20-HP
- Material ID
- 6472390
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - angled type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.644 Kilogram
- EAN
- 26472390
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- DE
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 20 mm |
| Altura total | OAH | 73 mm |
| Balanço máximo | OHX | 15.5 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange |
| Comprimento da saliência | LPR | 35.5 mm |
| Comprimento funcional | LF_1 | 15.5 mm |
| Diâmetro da conexão | DCONMS | 30 mm |
| Direção da interface de adaptação da máquina | ADINTMS | VDI machine interface -size 30 |
| Direção de interface de adaptação da peça | ADINTWS | Rectangular shank -metric: 20 x 20 |
| Largura funcional | WF_1 | 35 mm |
| Largura total | OAW | 70 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | decentral exit with nozzles, adjustable |
| Torque | TQ | 10 mm |

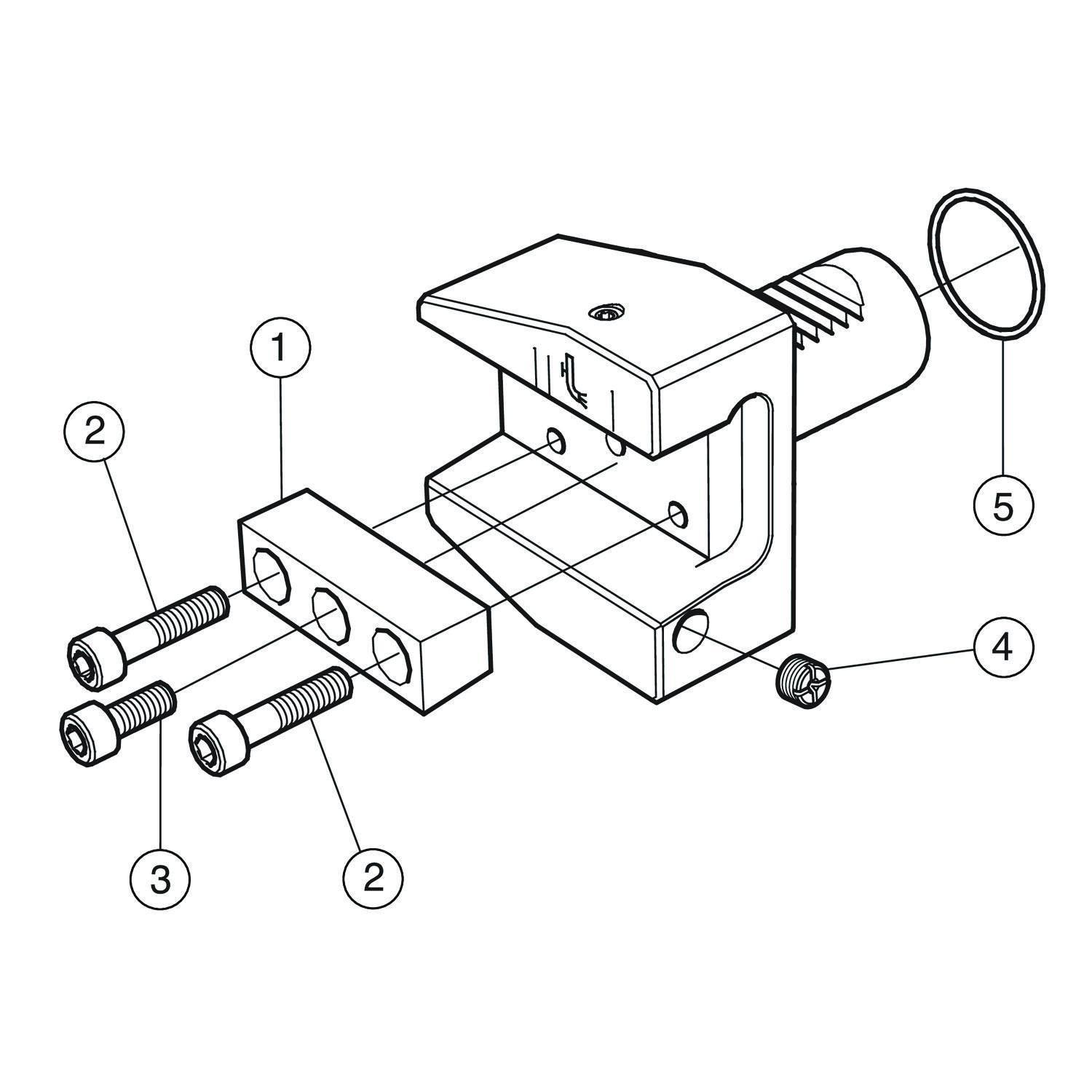

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-361
