Adaptação · Adaptador estacionário — angular

570-200 3232-M

CoroTurn® SL para adaptador de haste retangular

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-200 3232-M.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
570-200 3232-M
Código compactado
570-2003232-M
Material ID
5918355
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
6,14 kg
EAN
25918355
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022036
Origem
NO
Lançamento
22/09/2010
CoroPak de lançamento
10.2

Arquivos CAD

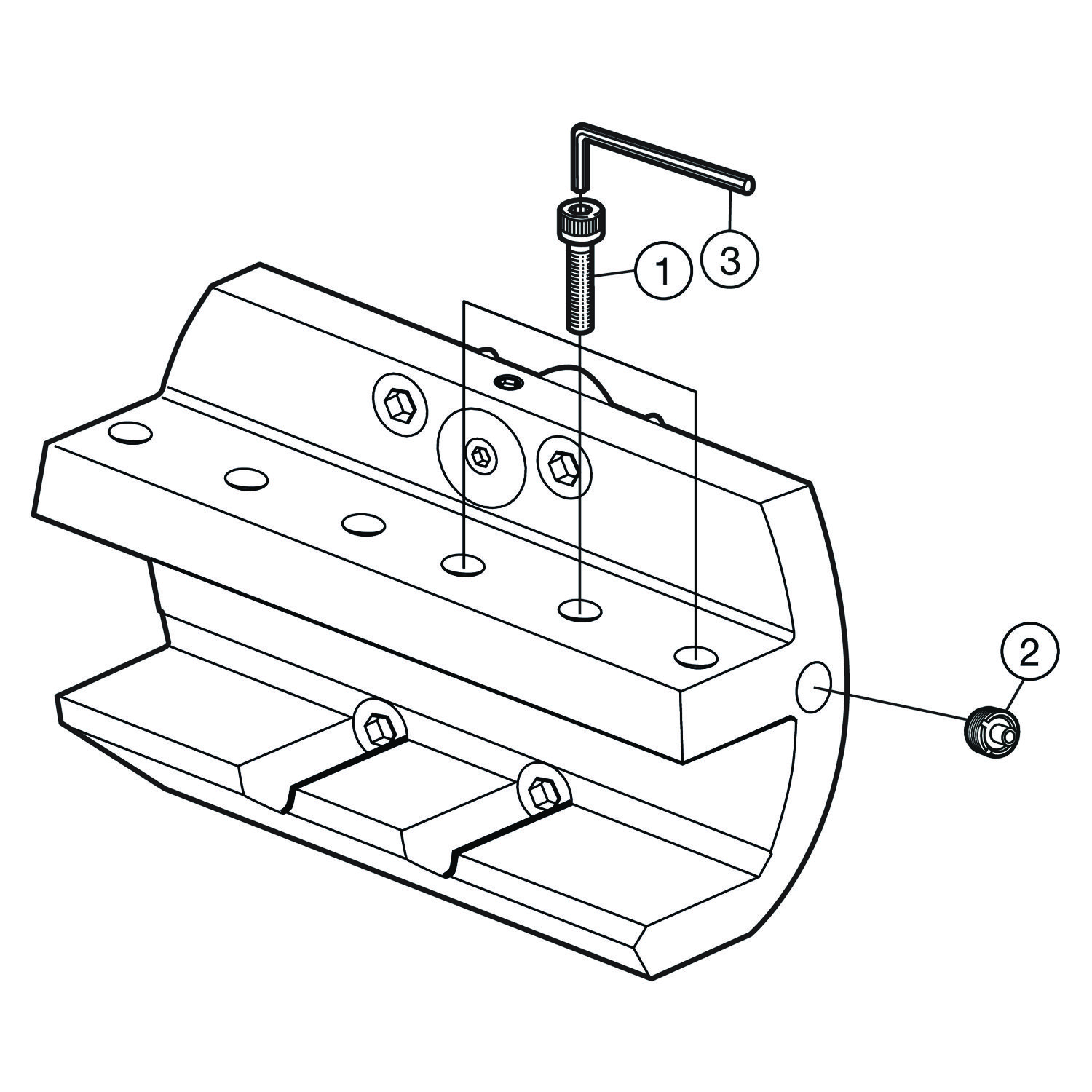

Itens inclusos

  • 3 × 3214 040-460 Parafuso
  • 2 × 5691 034-03 Bico
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

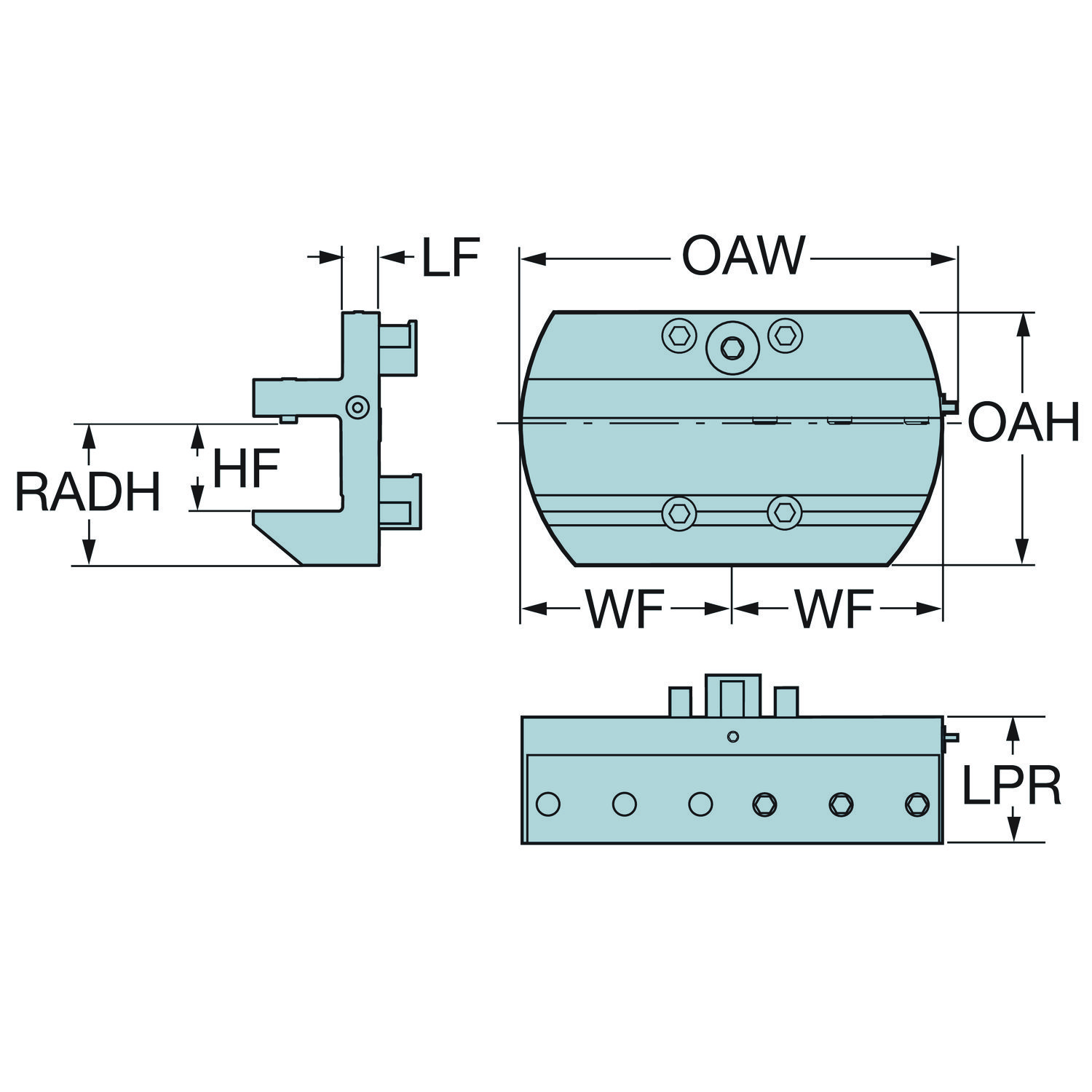

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 32 mm
Altura funcional HF_2 32 mm
Altura total OAH 115 mm
Balanço máximo OHX 23 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento da saliência LPR 55 mm
Comprimento funcional LF_1 23 mm
Comprimento funcional LF_2 23 mm
Direção da interface de adaptação da máquina ADINTMS RC/LC 2090 — tamanho 122 x 105 (C6)
Direção de interface de adaptação da peça ADINTWS Haste retangular — métrica: 32 x 32
Largura da haste B 122 mm
Largura funcional WF_1 97.4 mm
Largura funcional WF_2 97.4 mm
Largura total OAW 205 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
