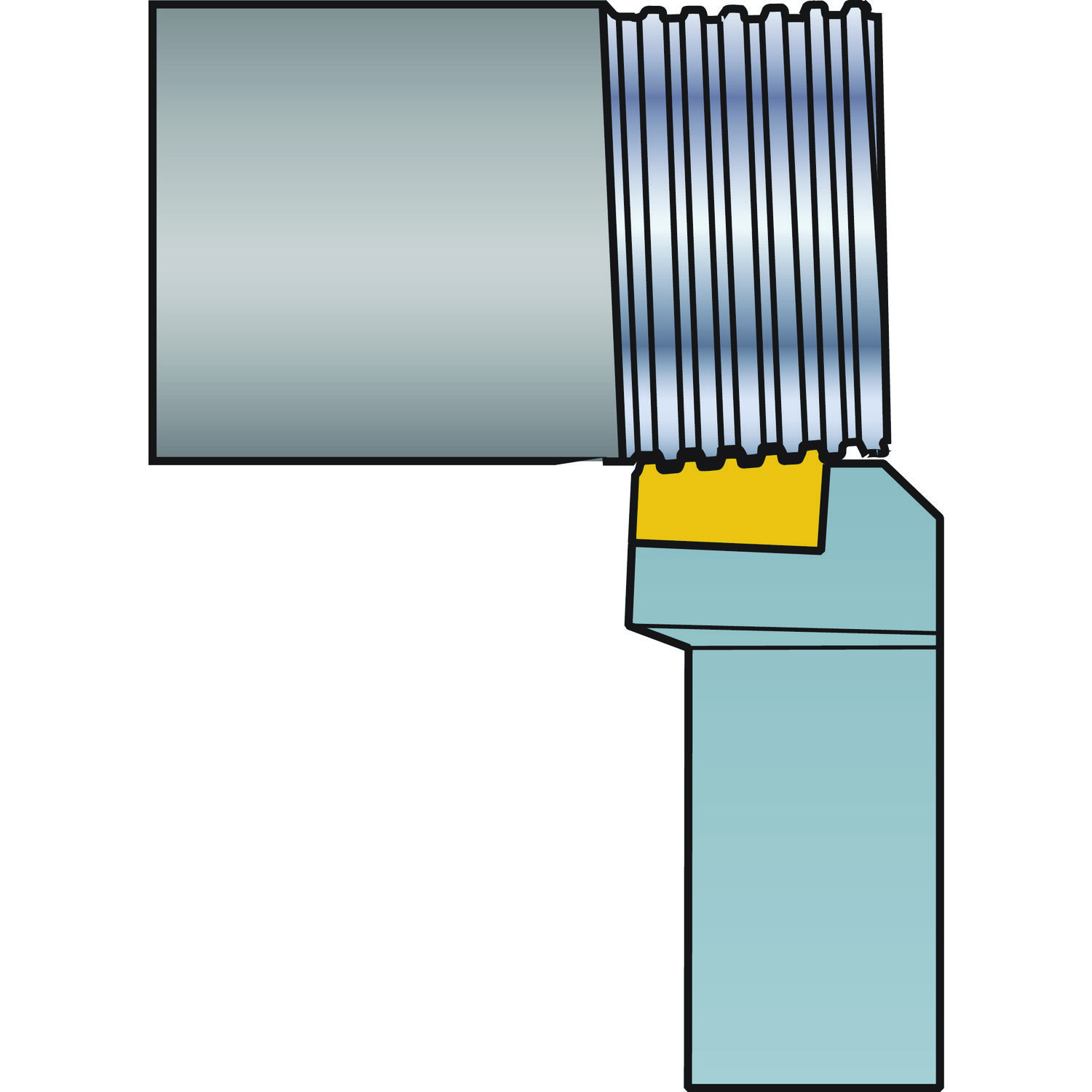

R166.39FG-3232-24 — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — intercambiável

R166.39FG-3232-24

Porta Ferramenta convencional T-Max® Twin-Lock para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 148,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R166.39FG-3232-24
Código compactado
R166.39FG-3232-24
Material ID
5742340
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,22 kg
EAN
10256175
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181002
Origem
IN
Lançamento
10/10/1983
CoroPak de lançamento
83.1

Arquivos CAD

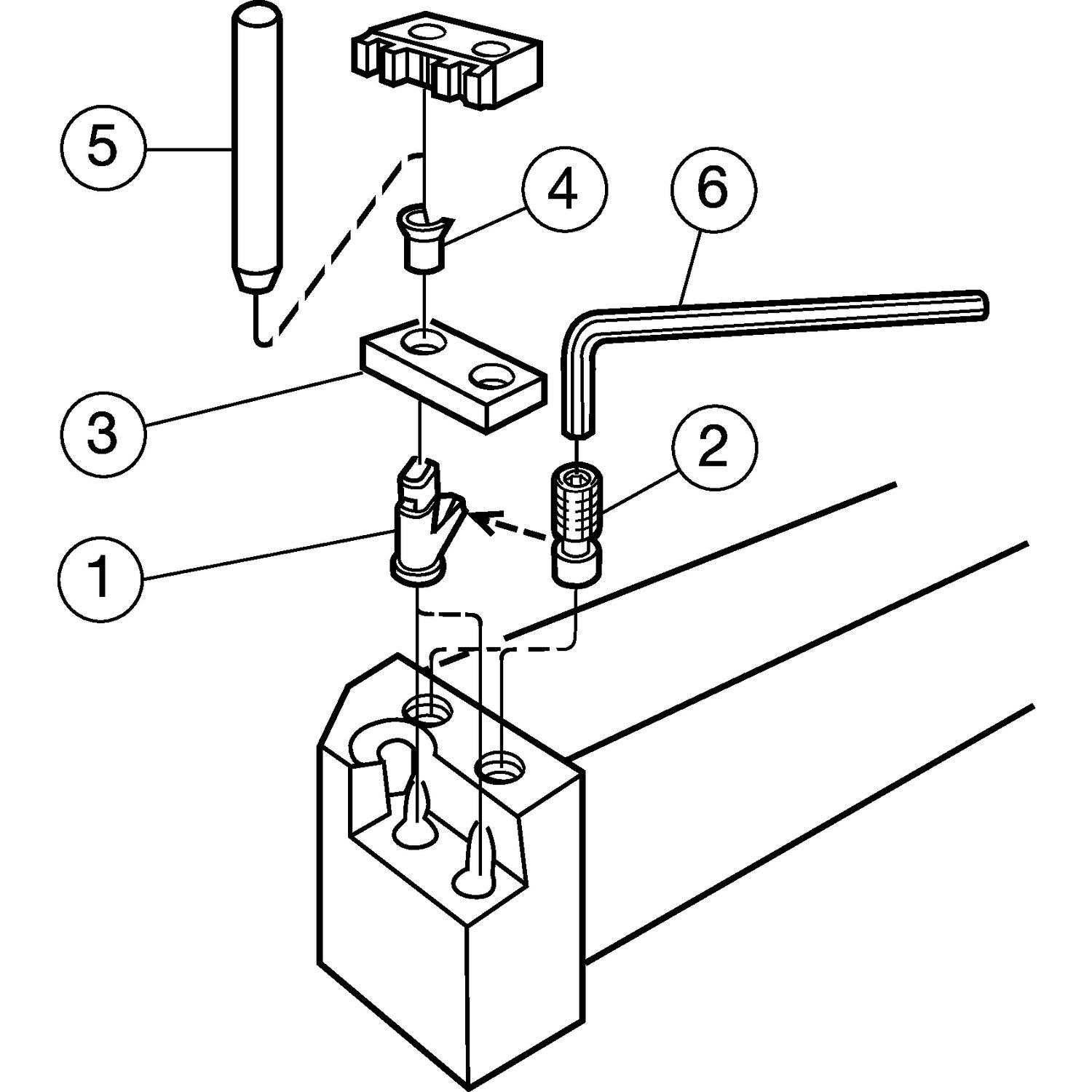

Itens inclusos

  • 2 × 5432 005-01 Alavanca
  • 2 × 174.3-820M Parafuso
  • 1 × 5321 110-02 Calço
  • 2 × 174.3-860 Pino do calço
  • 1 × 174.3-870 Punção do pino do calço
  • 1 × 170.3-860 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

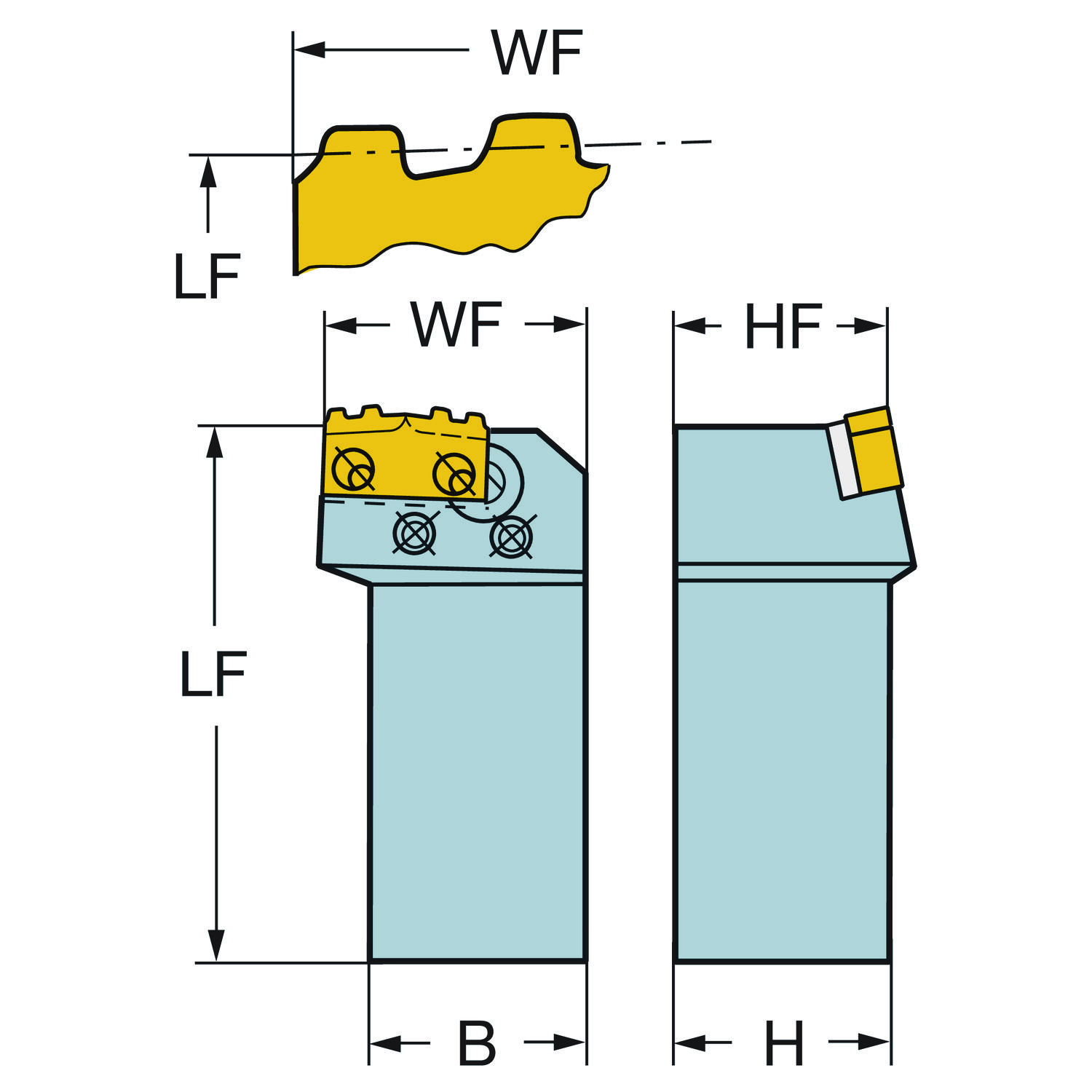

ParâmetroCódigoValor
Altura da haste H 32 mm
Altura funcional HF 32 mm
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 24.9 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 24
Código do tamanho do assento da pastilha SSC_N 24
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 148.4 mm
Comprimento total OAL 148.4 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 32 x 32
Identificação da pastilha padrão MIID R166.39G-24..
Largura da haste B 32 mm
Largura funcional WF 38.6 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Duplo-Lock — tamanho externo 24 (R166.39G-24)
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 1.7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
