266RKF-20-16-R

Ferramentas · Thread Turning Indexable

266RKF-20-16-R

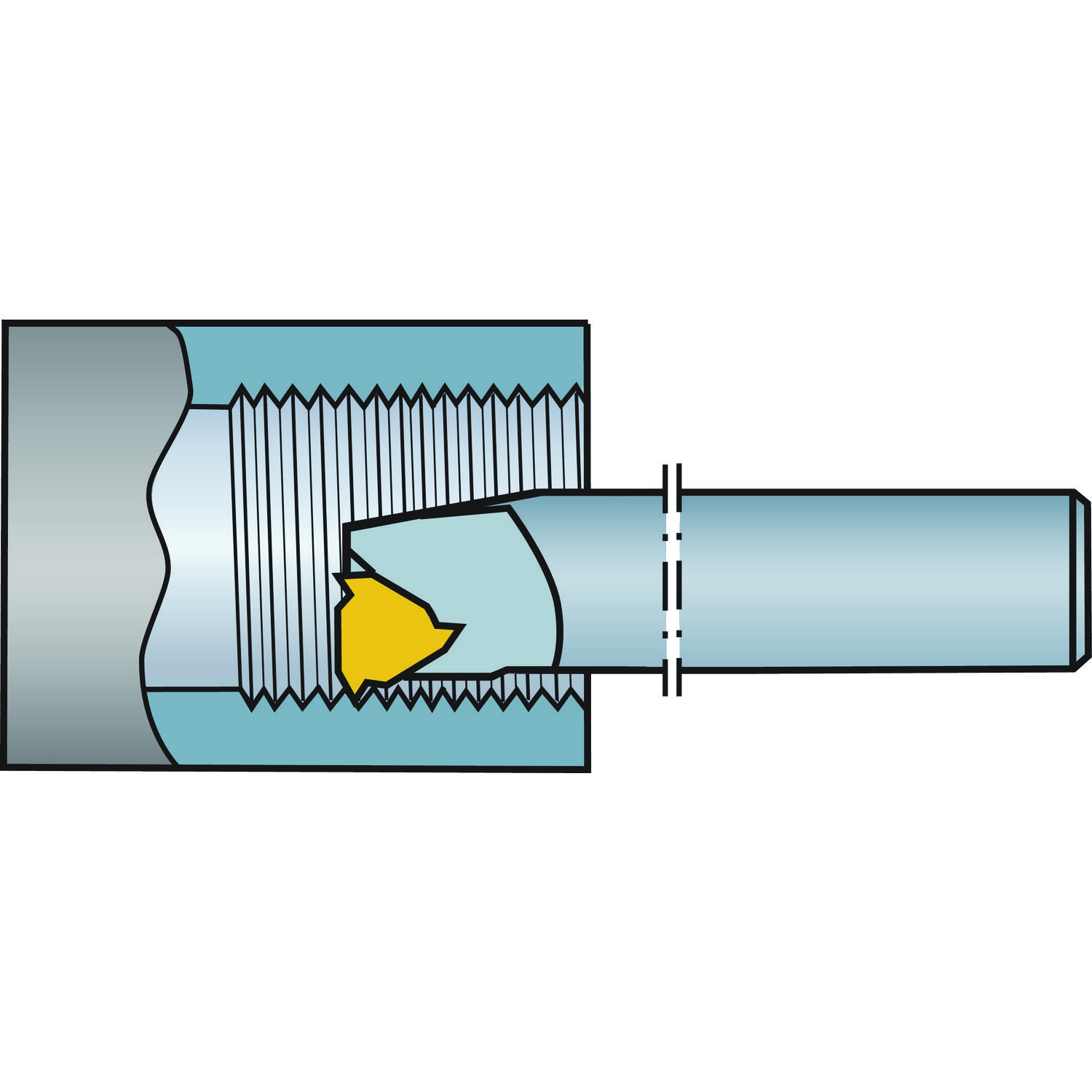

Barra de mandrilar CoroThread® 266 para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 140 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$1.695,89 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
266RKF-20-16-R
Código compactado
266RKF-20-16-R
Material ID
5758035
Família
Ferramentas
Tipo
Thread Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
311.7 Gram
EAN
12387281
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181003
Origem
SE
Lançamento
17/06/2009
CoroPak de lançamento
09.2

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 266RKF-20-16-R em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.924 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo de folga principal AN 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0

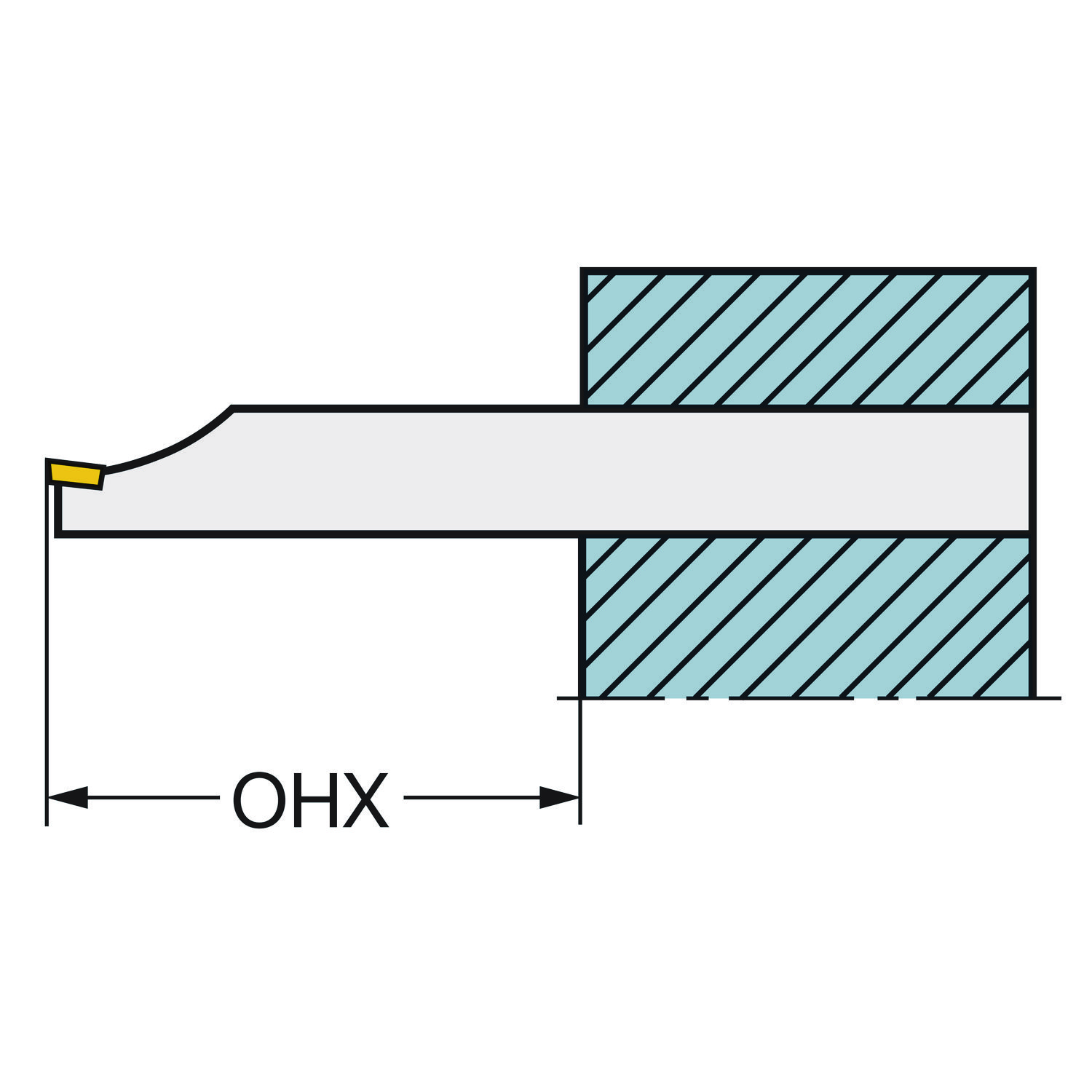

Balanço máximo OHX 60 mm
Balanço mínimo OHN 28.7 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8

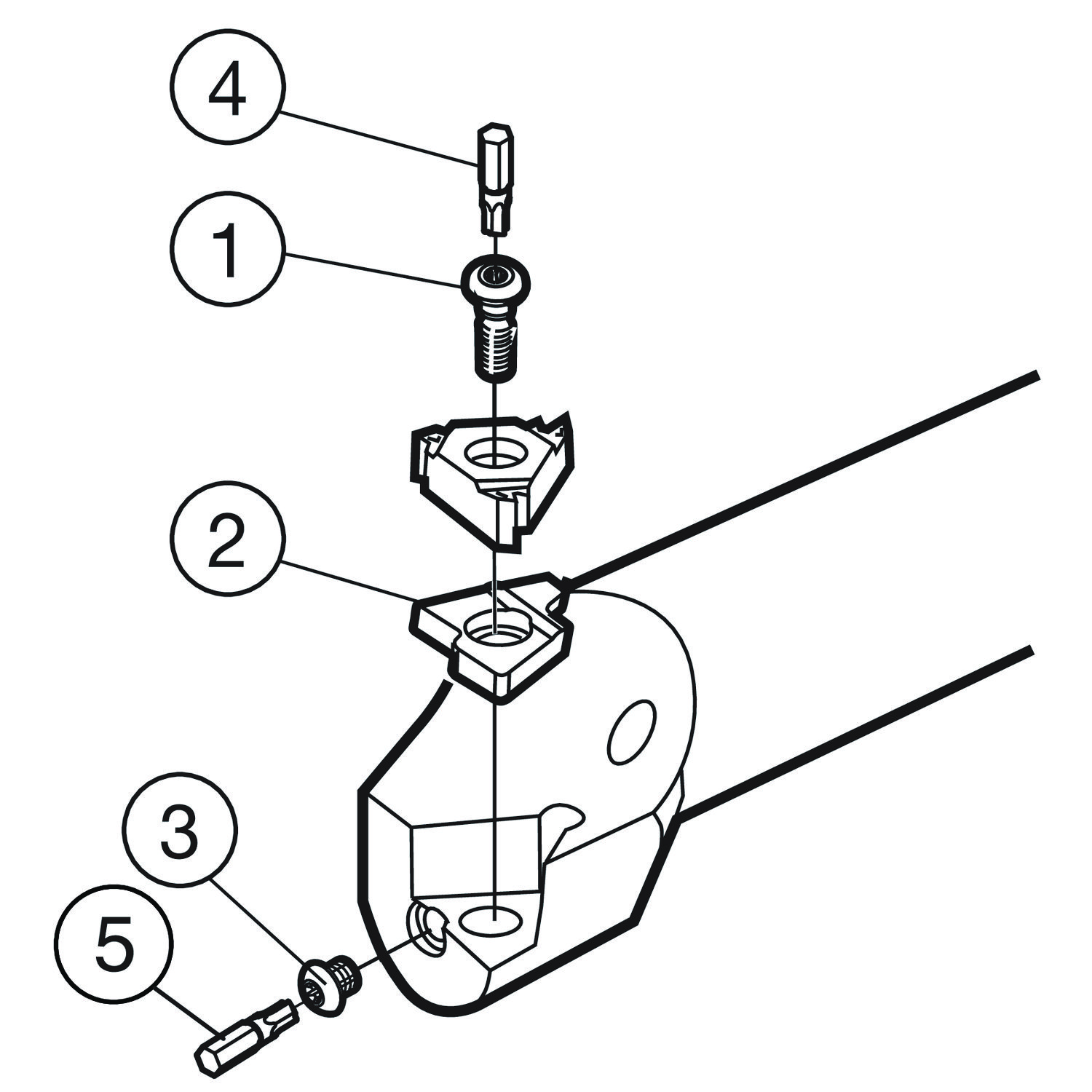

Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 80 mm

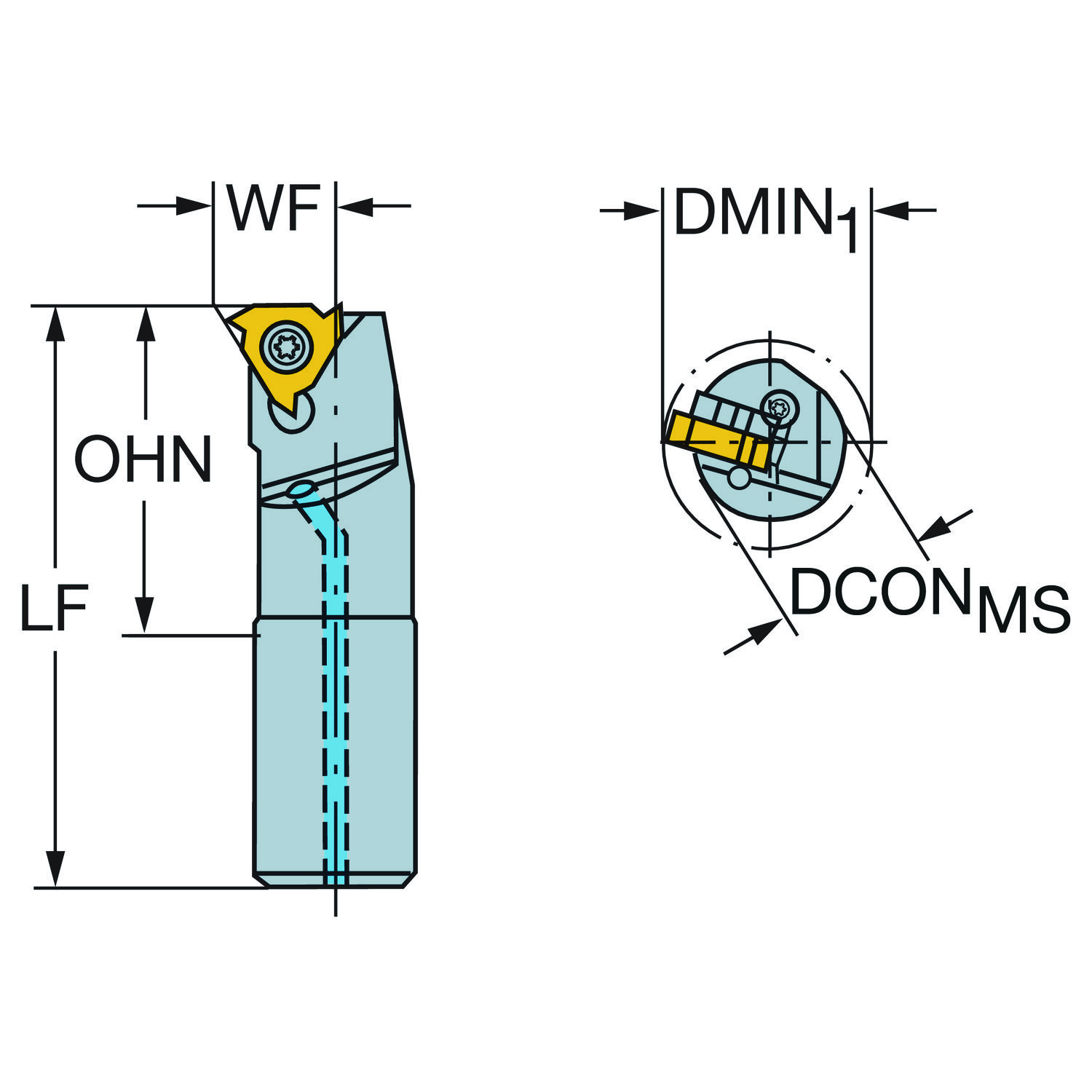

Comprimento funcional LF 140 mm
Comprimento total OAL 140 mm
Comprimento util LU 60 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN 25 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 20.0
Identificação da pastilha padrão MIID 266.RL-16..
Insert included angle EPSR 60
Largura funcional WF 14 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread -internal size 16 (266.RL-16)
Pressão de refrigeração CP 40 mm
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
