266RFA-2525-16

Ferramentas · Thread Turning Indexable

266RFA-2525-16

Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$1.354,61 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
266RFA-2525-16
Código compactado
266RFA-2525-16
Material ID
6138408
Família
Ferramentas
Tipo
Thread Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
693.0 Gram
EAN
26138408
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181002
Origem
SE
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 266RFA-2525-16 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 992 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

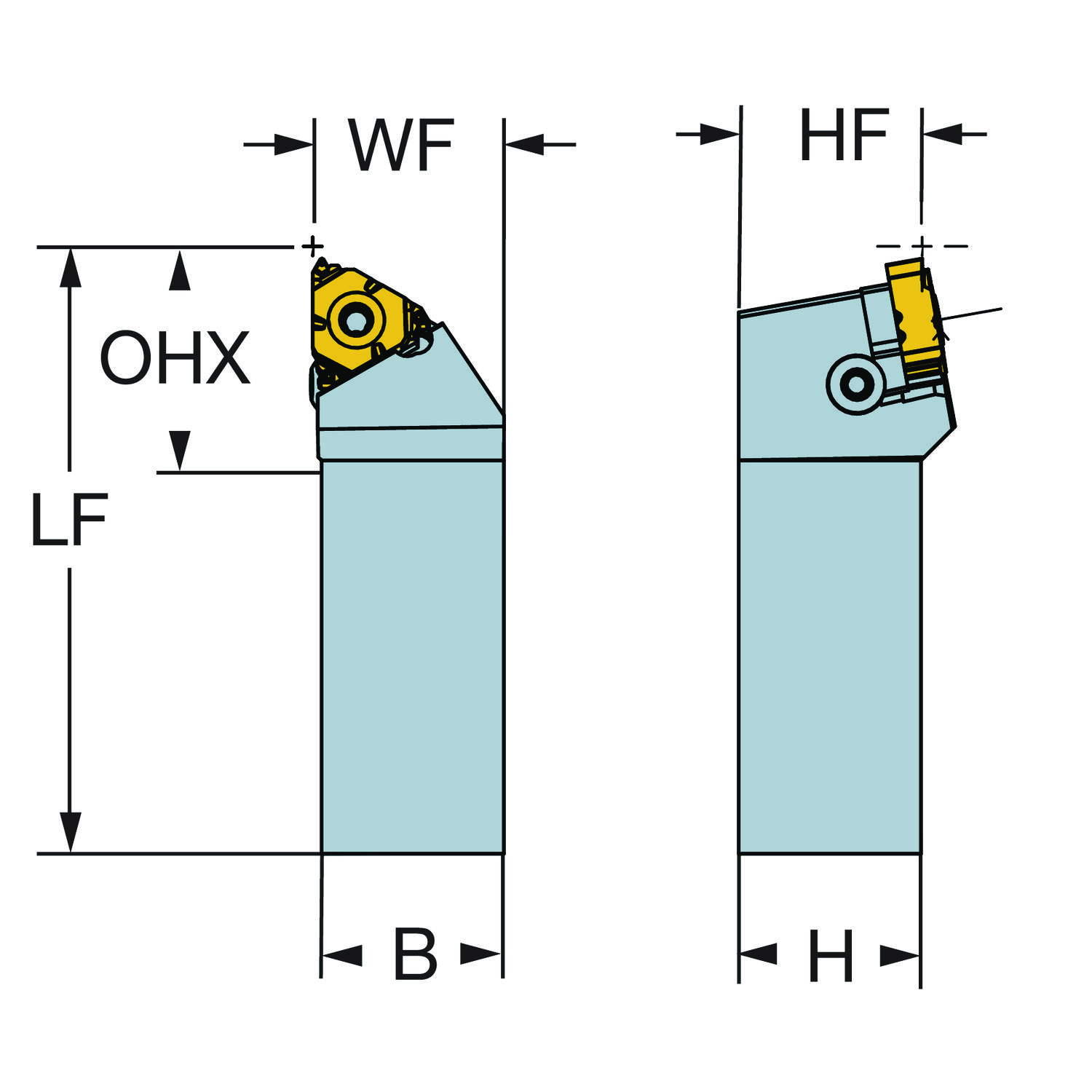

ParâmetroCódigoValor
Altura da haste H 25 mm
Altura funcional HF 25 mm
ângulo de folga principal AN 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 22.2 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 25 x 25
Identificação da pastilha padrão MIID 266.RG-16..
Insert included angle EPSR 60
Largura da haste B 25 mm
Largura funcional WF 25.5 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread -external size 16 (266.RG-16)
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
