266RG-16MM02A150M 1135

Pastilha CoroThread® 266 para torneamento de roscas

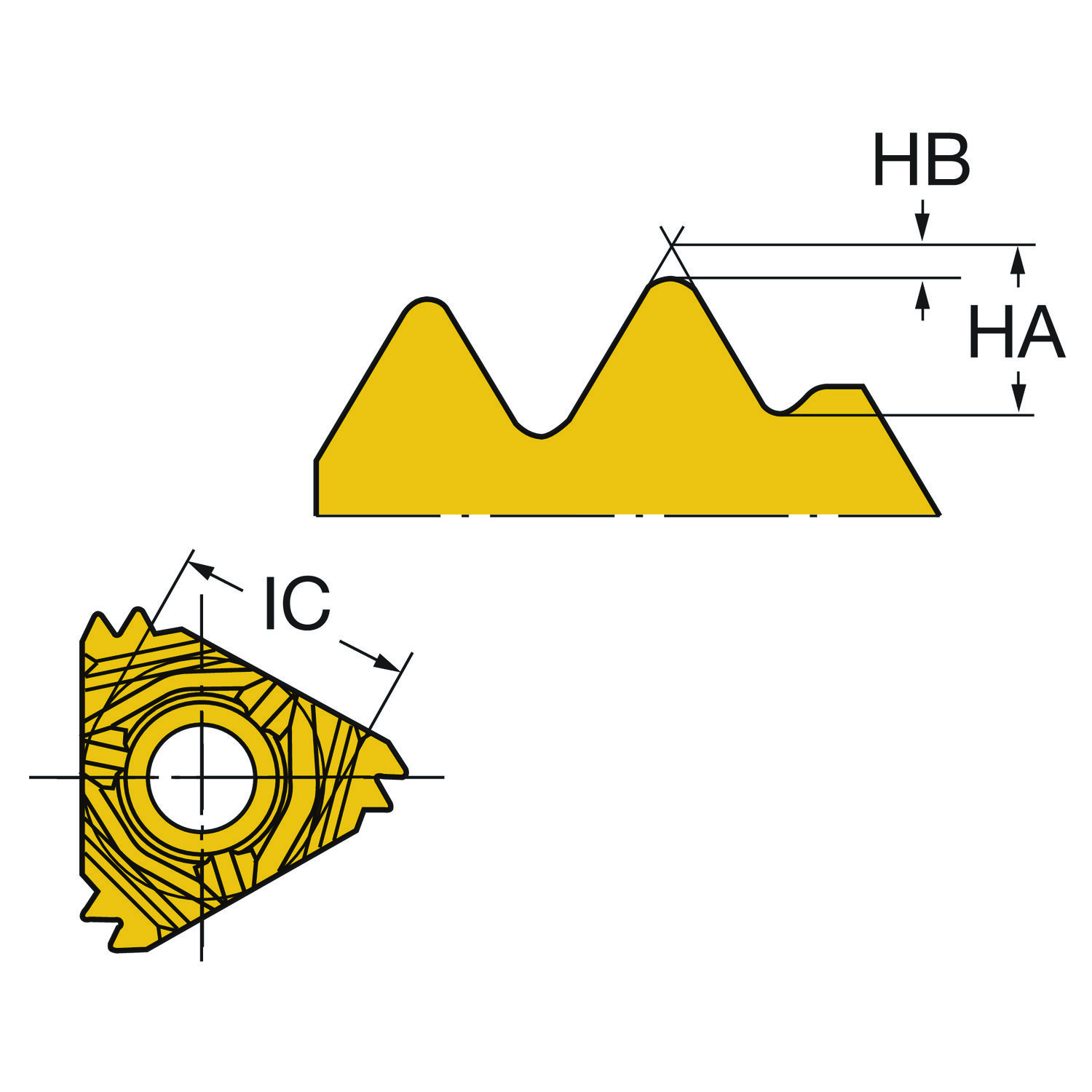

Pastilha geradora de perfil para aço (ISO P) · classe 1135 com cobertura PVD · círculo inscrito 9,53 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe 1135

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: 266RG-16MM02A150M 1135
Código compactado: 266RG-16MM02A150M1135
Material ID: 5781886
Família: Pastilhas
Tipo: Pastilha de rosca
Classe: 1135
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 4,52 g
EAN: 12374025
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182108
Origem: IN
Lançamento: 16/02/2010
CoroPak de lançamento: 10.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 145 m/min
Profundidade de corte: 0,89 mm
Vida da ferramenta: 900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material	v_c m/min	a_p mm	NAP	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	145	0,89	4	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	120	0,89	4	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	15	0,89	4	900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	120	0,89	4	900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	325	0,89	4	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura teórica da rosca	HA	1.12 mm
Ângulo da ponta da pastilha	EPSR	60
Classe	GRADE	1135
Classe de tolerância da rosca	TCTR	IT 6
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Furo escareado de 40°–60°, base com trilho
Código do tamanho do assento da pastilha	SSC_M	16
Código do tamanho do assento da pastilha	SSC_N	3/8
Designação da aplicação do quebra-cavacos por fabricante	CBMD	A
Diâmetro do círculo inscrito	IC	9.53 mm
Diâmetro do furo de fixação	D1	4.4 mm
Espessura da pastilha	S	3.97 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroThread 266/254 — tamanho externo 16R
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNS
Número de arestas de corte	CEDC	3
Numero standard	STDNO_1	ISO 965-1998
Passo da rosca	TP	1.5 mm
Quantidade de dentes	NT	2
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo de formato de rosca	THFT	M (métrica 60°)
Tipo de perfil da rosca	TPT	Perfil completo
Tipo de rosca	TTP	Externa

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
