QS-266RFA-063 — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — intercambiável

QS-266RFA-063

Porta Ferramenta convencional CoroThread® 266 QS para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QS-266RFA-063
Código compactado
QS-266RFA-063
Material ID
5737594
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
55 g
EAN
12450616
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181002
Origem
SE
Lançamento
17/02/2010
CoroPak de lançamento
10.1

Arquivos CAD

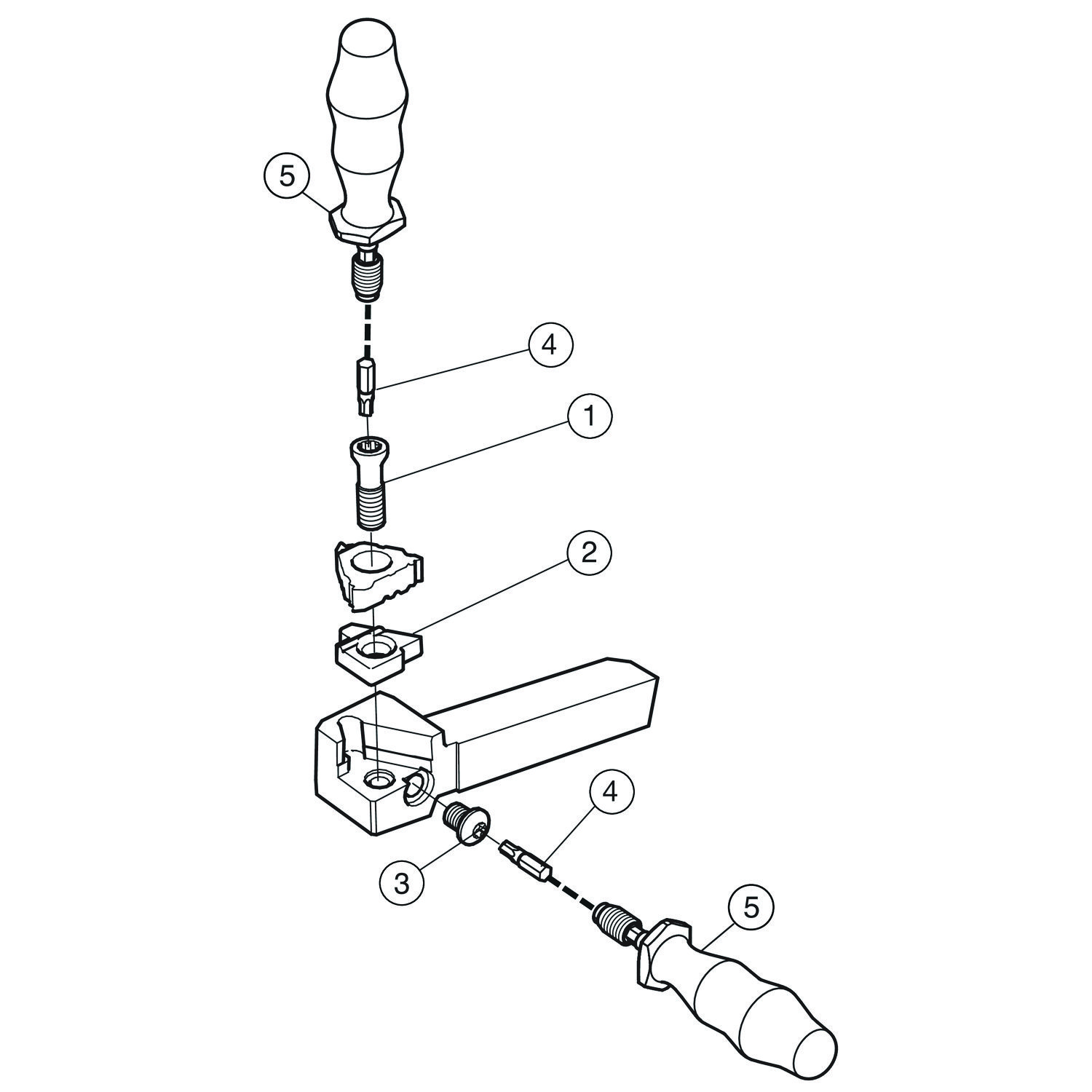

Itens inclusos

  • 1 × 5513 020-13 Parafuso da pastilha
  • 1 × 5322 389-11 Calço
  • 1 × 5512 032-05 Parafuso do calço
  • 1 × 5680 084-15 Bit
  • 1 × 5680 084-21 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

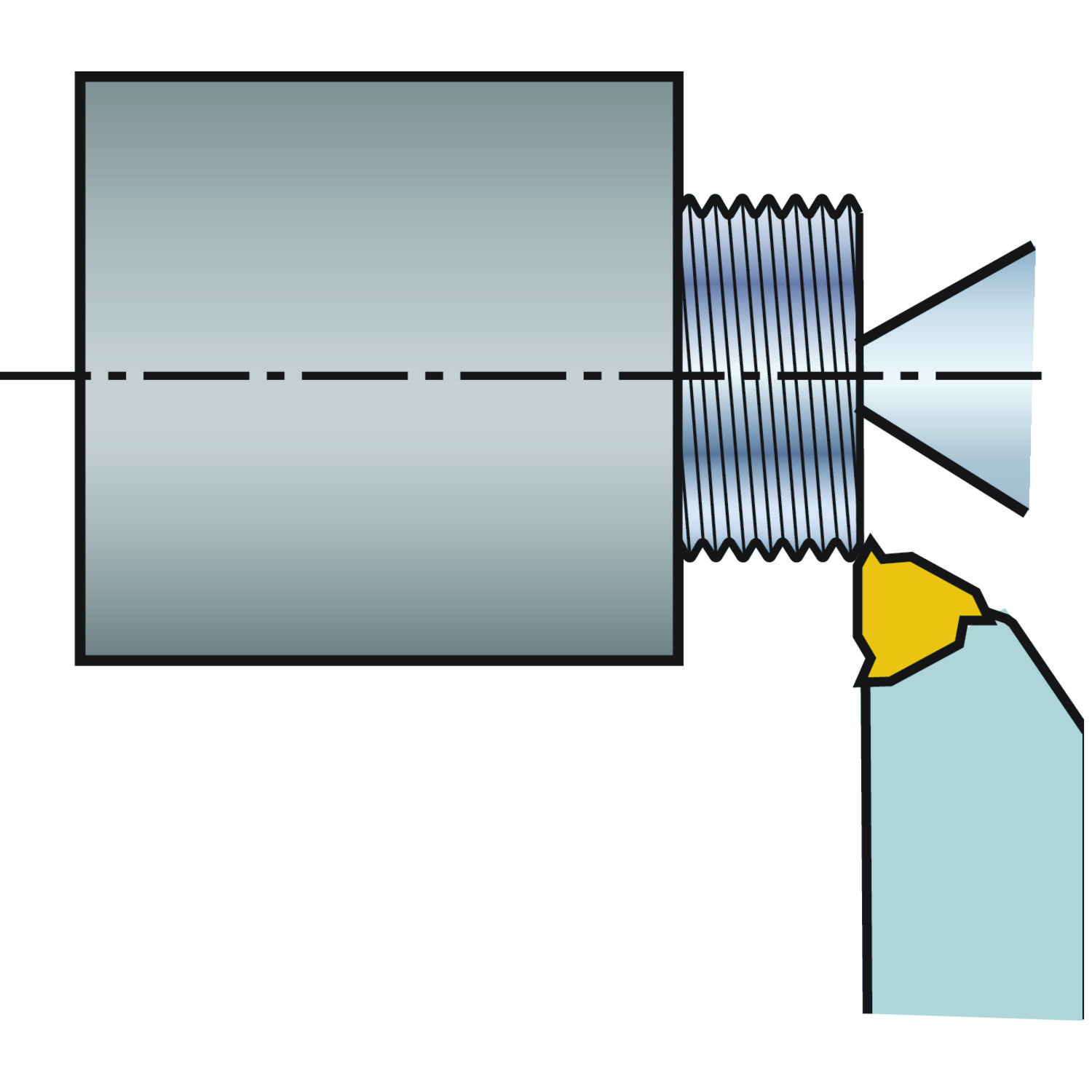

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

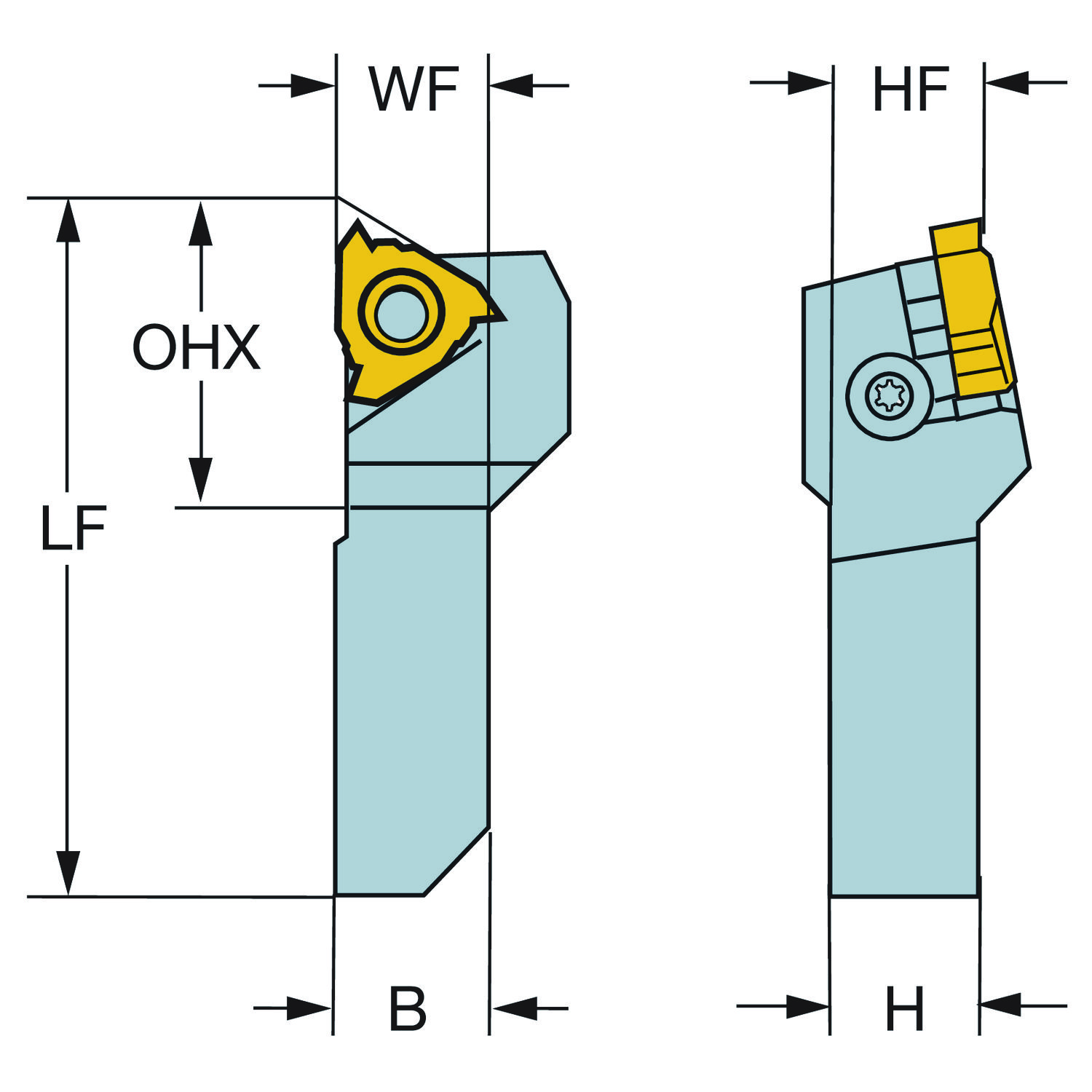

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 9.53 mm
Altura funcional HF 9.53 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 19.8 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 70 mm
Comprimento total OAL 70 mm
Direção da interface de adaptação da máquina ADINTMS QS haste acoplamento — polegada: 3/8 x 3/8
Identificação da pastilha padrão MIID 266.RG-16..
Largura da haste B 9.53 mm
Largura funcional WF 9.53 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread — tamanho externo 16 (266.RG-16)
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
