266RG-16VM01A001EE 7015

Pastilha CoroThread® 266 para torneamento de roscas

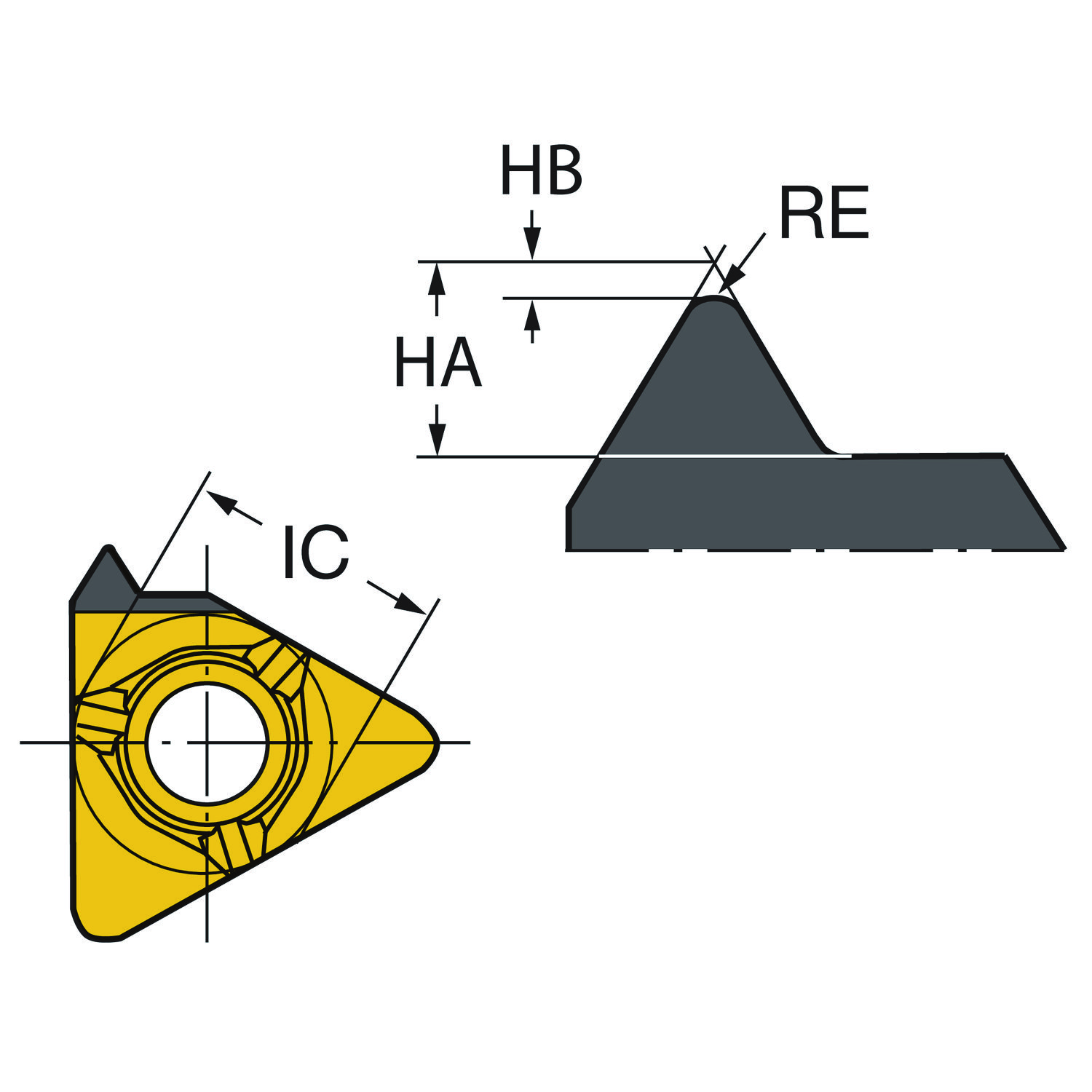

Pastilha geradora de perfil para aços endurecidos (ISO H) · classe 7015 com cobertura PVD · círculo inscrito 9,53 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7015

Indicada em 1º lugar para: H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: 266RG-16VM01A001EE 7015
Código compactado: 266RG-16VM01A001EE7015
Material ID: 6012450
Família: Pastilhas
Tipo: Pastilha de rosca
Classe: 7015
Cobertura: TIN
Processo de cobertura: PVD
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 3,7 g
EAN: 26012450
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182108
Origem: PL
Lançamento: 19/02/2011
CoroPak de lançamento: 11.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 130 m/min
Vida da ferramenta: 900 s

Para Aços endurecidos · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material	v_c m/min	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	130	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura teórica da rosca	HA	1.68 mm
Ângulo da ponta da pastilha	EPSR	60
Classe	GRADE	7015
Código de condições da aresta de corte	CECC	Chanfrada
Código de montagem da pastilha	IFS	Furo escareado de 40°–60°, base com trilho
Código do tamanho do assento da pastilha	SSC_M	16
Código do tamanho do assento da pastilha	SSC_N	3/8
Designação da aplicação do quebra-cavacos por fabricante	CBMD	A
Diâmetro do círculo inscrito	IC	9.53 mm
Diâmetro do furo de fixação	D1	4.4 mm
Espessura da pastilha	S	3.97 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroThread 266/254 — tamanho externo 16R
ISO Cutting Tool Material	ISOMAT	CBN com cobertura
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Máximo de roscas por polegadas	TPIX	24
Mínimo de roscas por polegadas	TPIN	12
Número de arestas de corte	CEDC	1
Passo máximo da rosca	TPX	2 mm
Passo mínimo da rosca	TPN	1 mm
Quantidade de dentes	NT	1
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio de canto esquerdo	REL	0.13 mm
Raio do canto direito	RER	0.13 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo de formato de rosca	THFT	M (métrica 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
Tipo de perfil da rosca	TPT	Perfil parcial
Tipo de rosca	TTP	Externa

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
