266RFA-1010-16-S
Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas
Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$1.149,85 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 266RFA-1010-16-S
- Código compactado
- 266RFA-1010-16-S
- Material ID
- 5757846
- Família
- Ferramentas
- Tipo
- Thread Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 136.6 Gram
- EAN
- 12384595
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181002
- Origem
- IN
- Lançamento
- 24/09/2009
- CoroPak de lançamento
- 09.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 1.010 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

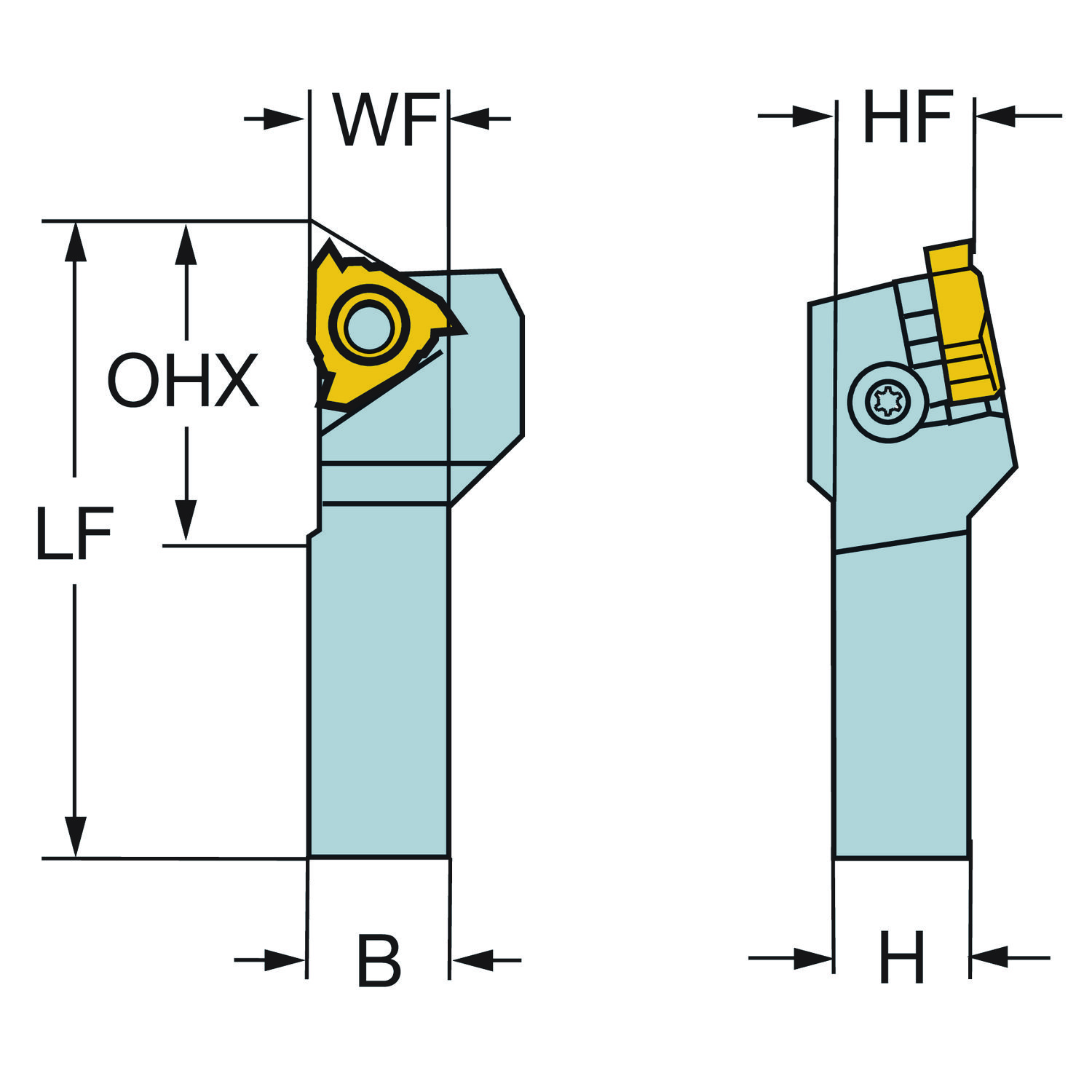

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 10 mm |
| Altura funcional | HF | 10 mm |
| ângulo de folga principal | AN | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 19.8 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 125 mm |
| Comprimento total | OAL | 125 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 10 x 10 |
| Identificação da pastilha padrão | MIID | 266.RG-16.. |
| Insert included angle | EPSR | 60 |
| Largura da haste | B | 10 mm |
| Largura funcional | WF | 10 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroThread -external size 16 (266.RG-16) |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-13 Parafuso de cabeça escareada 1 na ferramenta
5322 389-11 Calço da pastilha 1 na ferramenta
5512 032-05 Parafuso de cabeça abaulada 1 na ferramenta
5680 084-22 Bit 1 na ferramenta
5680 049-05 Chave 1 na ferramenta 5680 084-15 Bit 1 na ferramenta 5680 084-15 Bit 1 na ferramenta 5680 084-21 Bit 1 na ferramenta
5680 105-05 Torquímetro ajustável Nm Últimos produtos visitados
