Sandvik Coromant · Catálogo · Ferramentas · Ferramenta para torneamento · Torneamento de rosca

266RFG-2020-16 — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — intercambiável

266RFG-2020-16

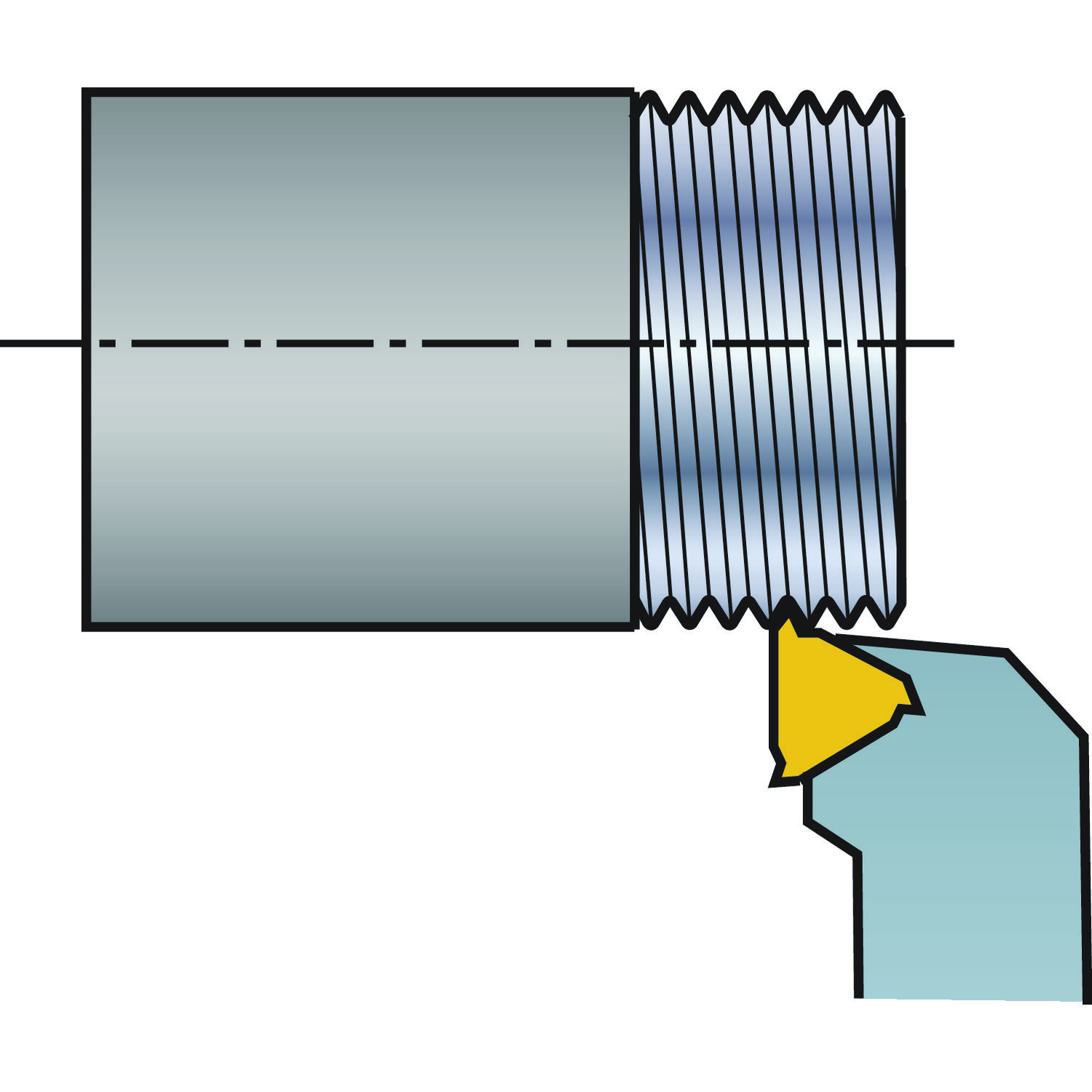

Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Preço na loja

Entrega imediata

R$1.542,42a unidade

Prazo e condições da loja Hailtools. Como comprar

R$1.542,42 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 266RFG-2020-16.

CoroThread Mill 500 — fresamento de roscasFolder · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoCoroThread-266Apresentação · CoroPak 18.1 · Sandvik Coromant · ler no siteC2-131001-CoroThread266 1 PorApresentação · CoroPak 13.2 · Sandvik Coromant · ler no siteN2a CoroThread266 ENGApresentação · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroThread266: Torneamento de rosca interna e externa altamente rígidaHailtools · Academia da Usinagem · YouTubeCoroThread® 266 - Thread turning with precision coolantSandvik Coromant · YouTubeCoroThread 266 with iLock Technology Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroThread 266 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
266RFG-2020-16
Código compactado
266RFG-2020-16
Material ID
5757761
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
392,9 g
EAN
12384503
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181002
Origem
SE
Lançamento
17/06/2009
CoroPak de lançamento
09.2

Arquivos CAD

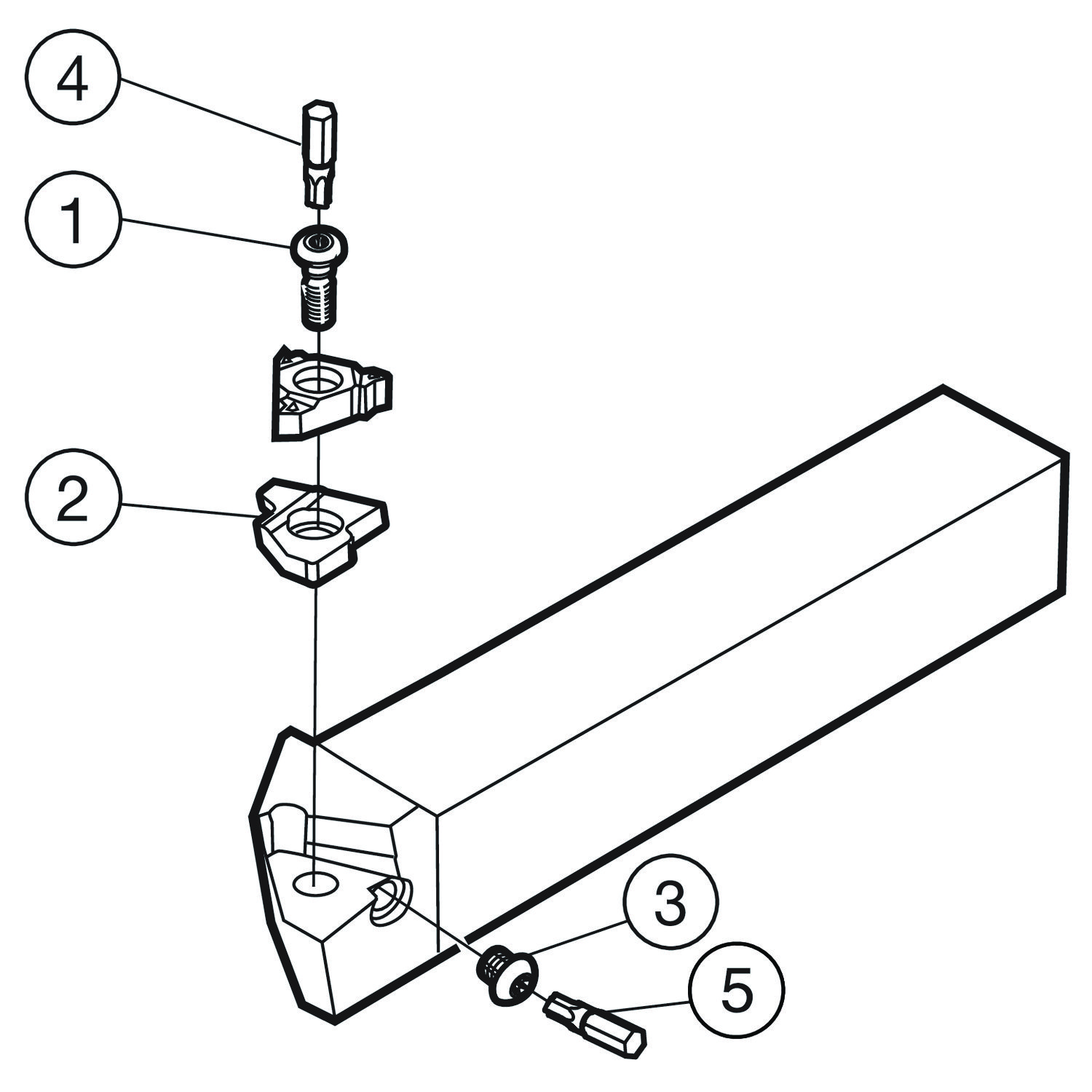

Itens inclusos

  • 1 × 5513 020-13 Parafuso
  • 1 × 5322 389-11 Calço à direita
  • 1 × 5512 032-05 Parafuso do calço
  • 1 × 5680 084-15 Bit
  • 1 × 5680 084-15 Bit
  • 1 × 5680 049-05 Bit
  • 1 × 5680 084-22 Bit
  • 1 × 5680 084-21 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 266RFG-2020-16 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 988 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

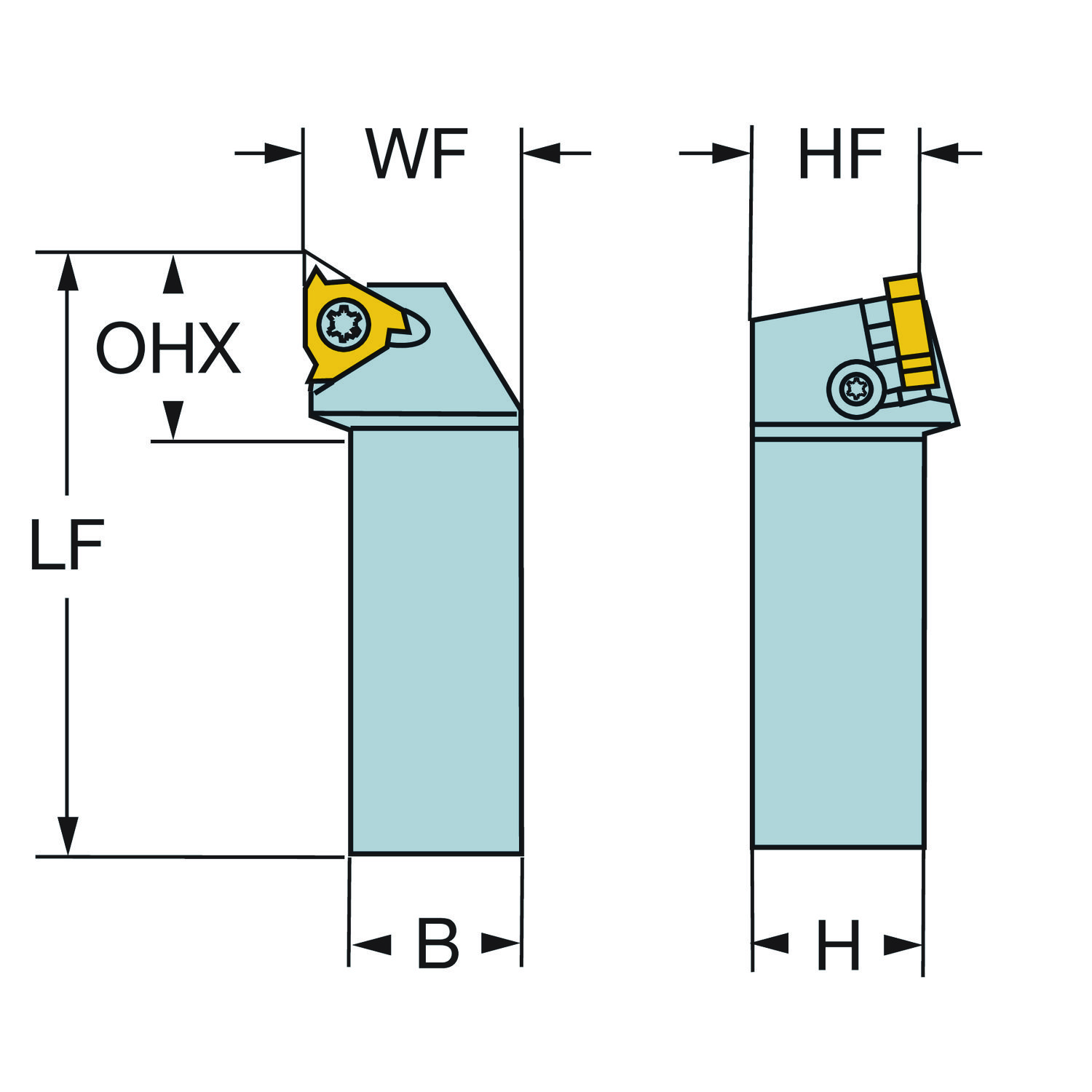

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 20 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 21.6 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 20 x 20
Identificação da pastilha padrão MIID 266.RG-16..
Largura da haste B 20 mm
Largura funcional WF 25 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread — tamanho externo 16 (266.RG-16)
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
