Adaptação · Non-rotating adaptor - straight type
ASHN-VDI30-20-HP
VDI para adaptador de haste retangular
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- ASHN-VDI30-20-HP
- Código compactado
- ASHN-VDI30-20-HP
- Material ID
- 7272101
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 2.067 Kilogram
- EAN
- 7323221907921
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- DE
- Lançamento
- 18/11/2016
- CoroPak de lançamento
- 17.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

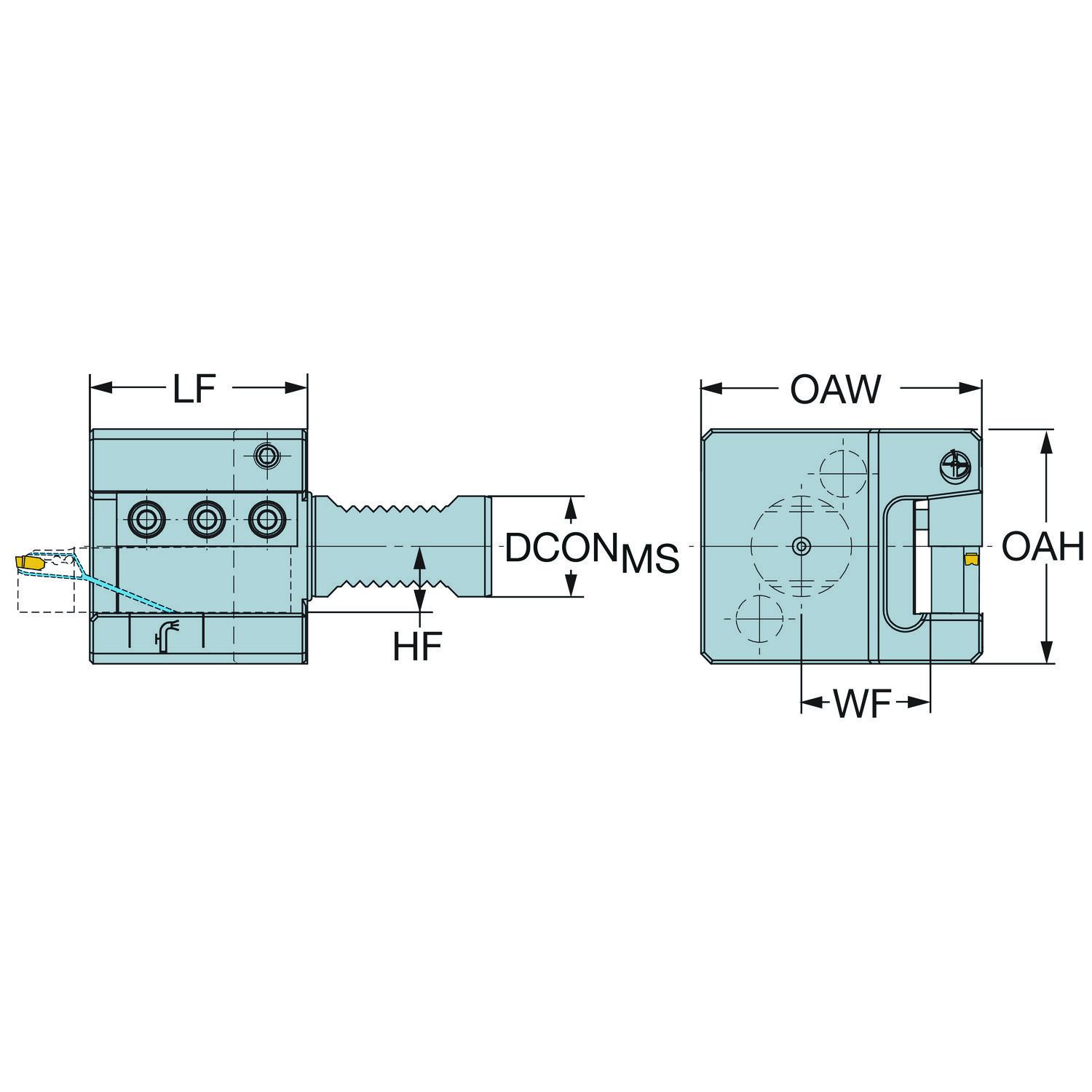

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 20 mm |
| Altura total | OAH | 70 mm |
| Balanço máximo | OHX | 70 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange |
| Comprimento funcional | LF_1 | 70 mm |
| Diâmetro da conexão | DCONMS | 30 mm |
| Direção da interface de adaptação da máquina | ADINTMS | VDI machine interface -size 30 |
| Direção de interface de adaptação da peça | ADINTWS | Rectangular shank -metric: 20 x 20 |
| Largura funcional | WF_1 | 35.5 mm |
| Largura total | OAW | 85.5 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | decentral exit with nozzles, adjustable |
| Torque | TQ | 10 mm |

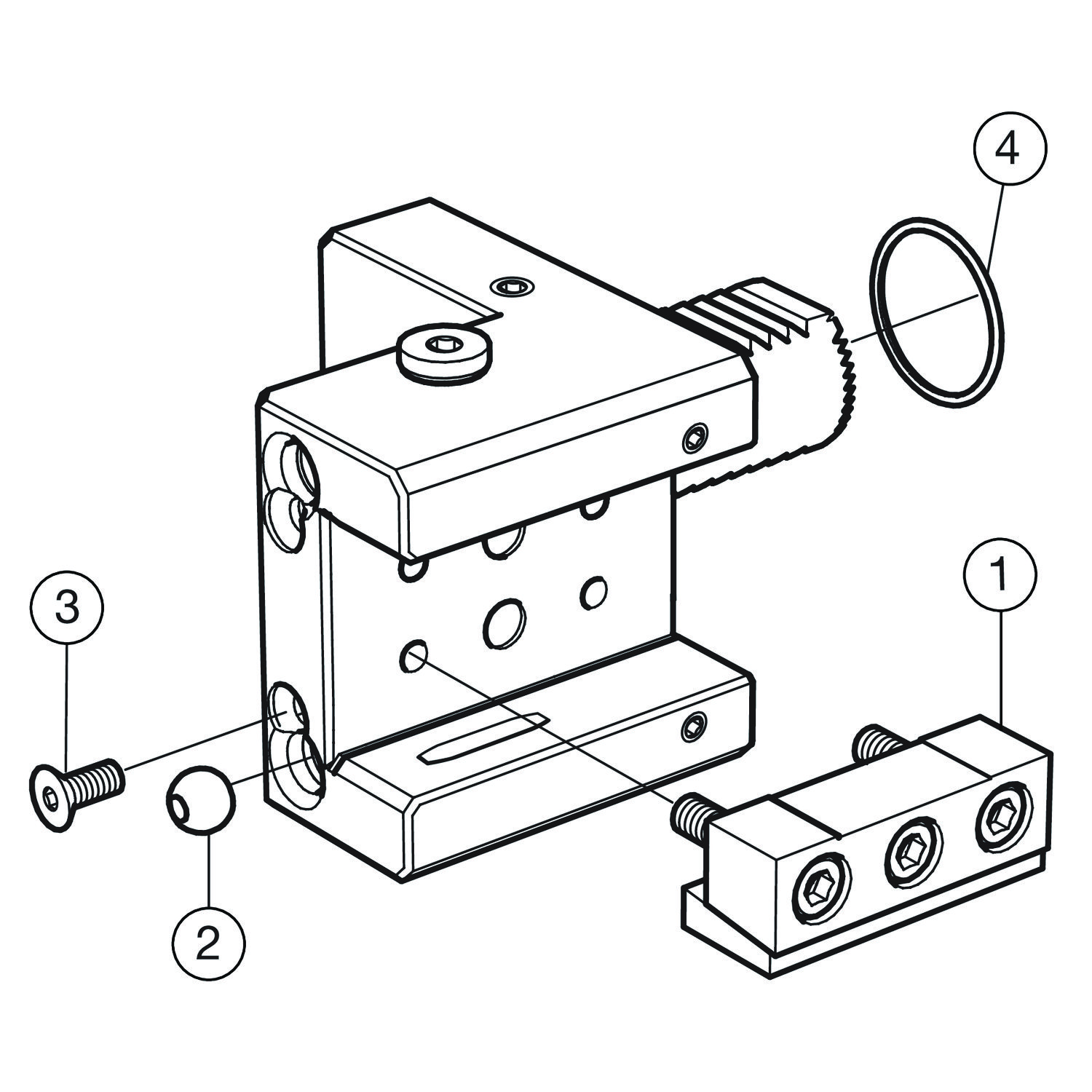

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3213 010-308
5641 005-134 Últimos produtos visitados
