Adaptação · Adaptador estacionário — reto

C6-570-2C 60 112L40

Coromant Capto® para adaptador CoroTurn® SL

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$4.725,98a unidade

Prazo e condições da loja Hailtools. Como comprar

R$4.725,98 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C6-570-2C 60 112L40.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C6-570-2C 60 112L40
Código compactado
C6-570-2C60112L40
Material ID
5729720
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,646 kg
EAN
11794683
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SE
Lançamento
26/01/2004
CoroPak de lançamento
04.2

Arquivos CAD

Itens inclusos

  • 3 × 3212 010-358 Parafuso
  • 1 × 3671 010-113 Anel O-ring
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C6-570-2C 60 112L40 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 7.282 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

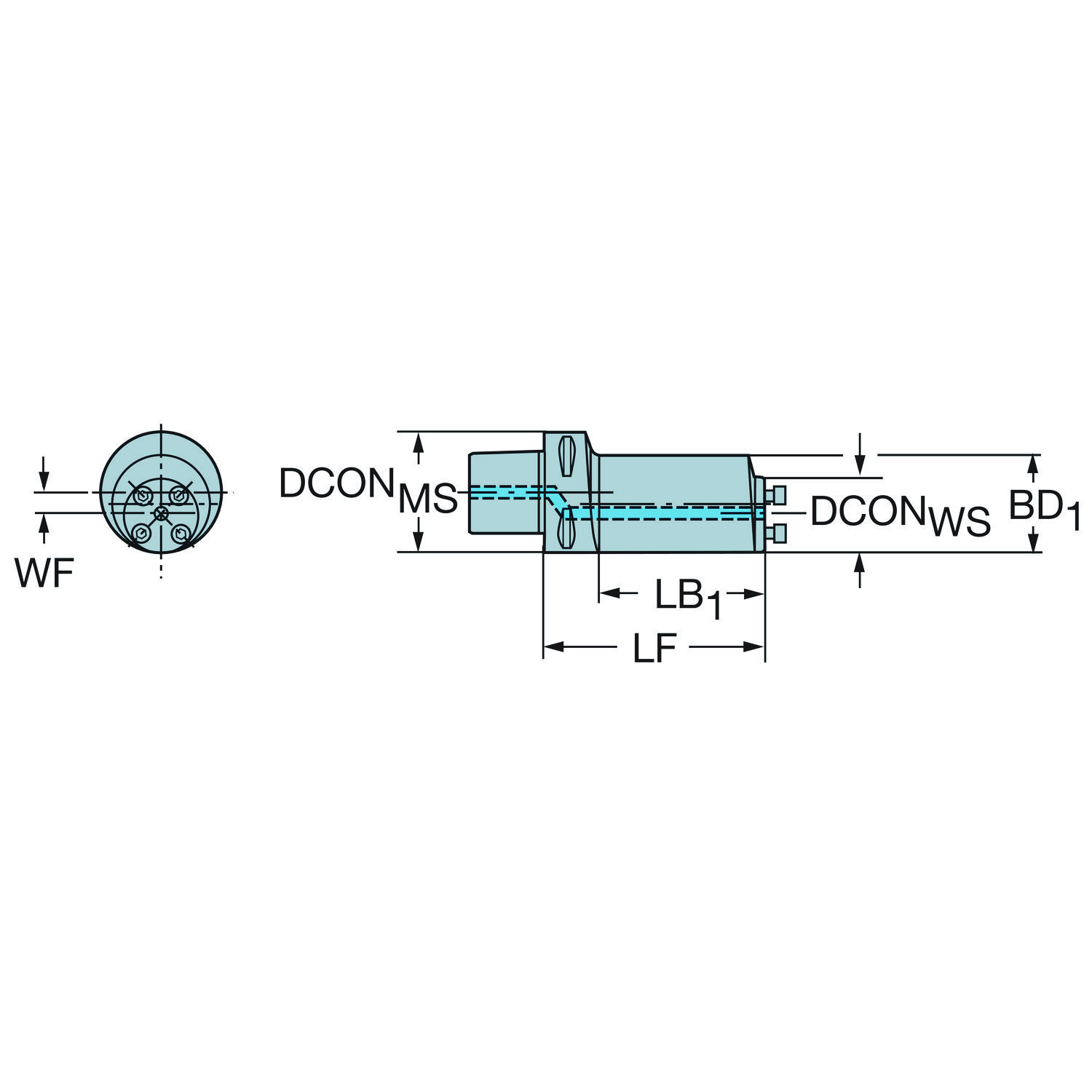

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 112 mm
Balanço mínimo OHN 112 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB 88 mm
Comprimento funcional LF_1 112 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 60 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 40
Largura funcional WF_1 10 mm
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 17 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
