Adaptação · Adaptador estacionário — reto

HT30D-CY25 255-25

Haste cilíndrica para adaptador CoroTurn® SL antivibratório

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$10.716,92a unidade

Prazo e condições da loja Hailtools. Como comprar

R$10.716,92 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
HT30D-CY25 255-25
Código compactado
HT30D-CY25255-25
Material ID
8527025
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,936 kg
EAN
7323227900216
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
NO
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

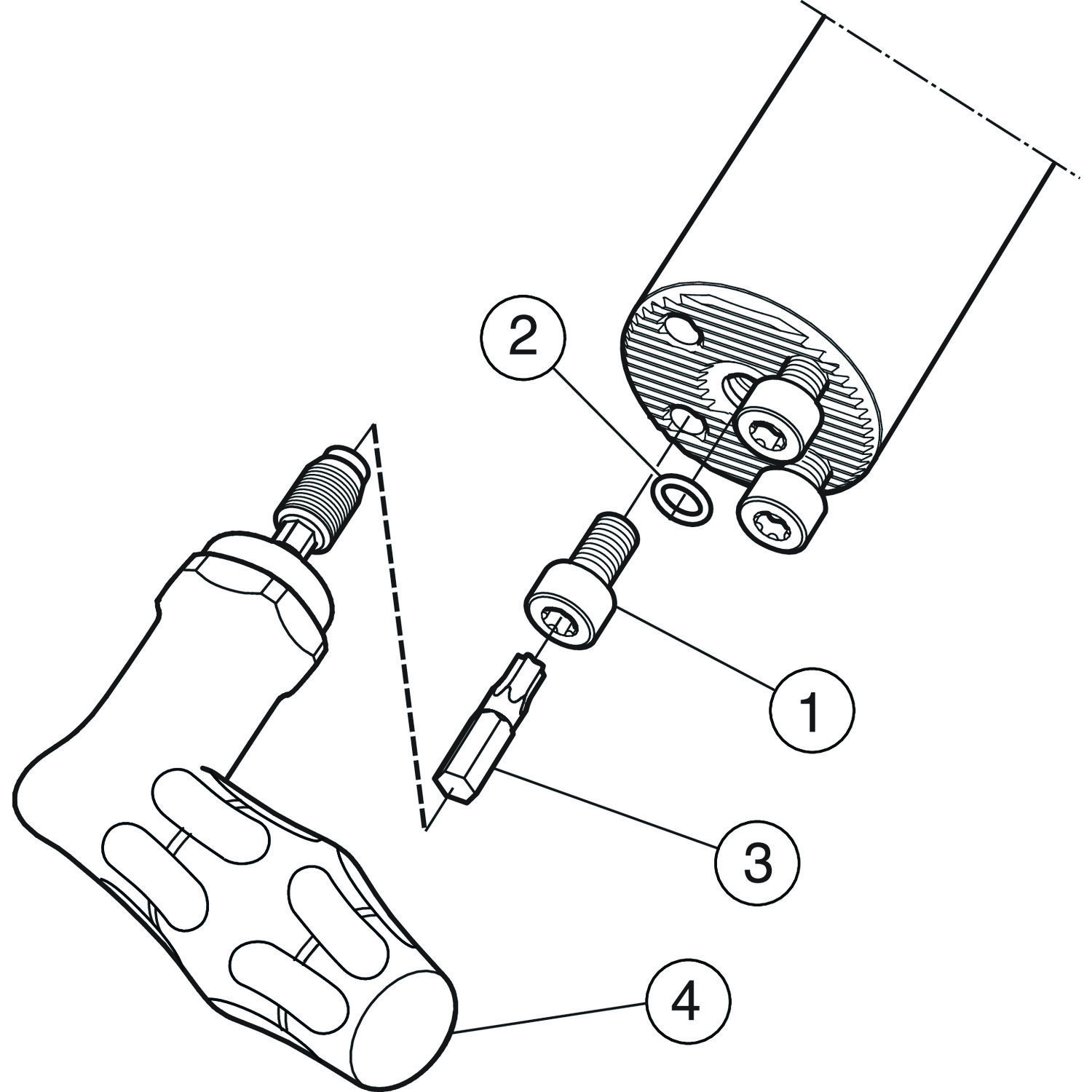

Itens inclusos

  • 3 × 3212 012-257 Parafuso
  • 1 × 3671 010-113 Anel O-ring
  • 1 × 5680 084-07 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver HT30D-CY25 255-25 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.979 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

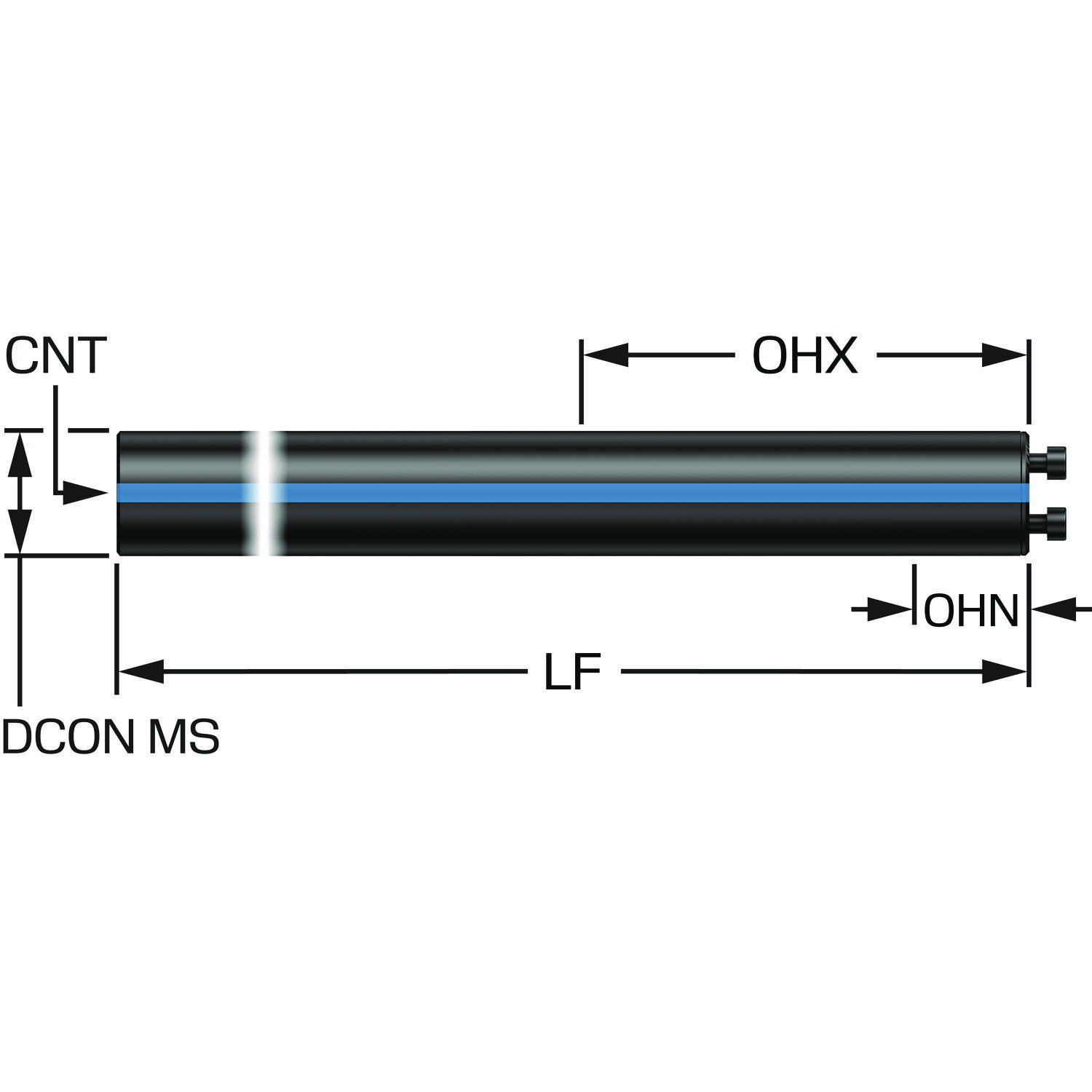

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 155 mm
Balanço mínimo OHN 88 mm
Centro de gravidade — componente Z CGZ 138 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 100 mm
Comprimento do corpo LB 255 mm
Comprimento funcional LF_1 255 mm
Comprimento total OAL 255.271 mm
Diâmetro da conexão DCONMS 25 mm

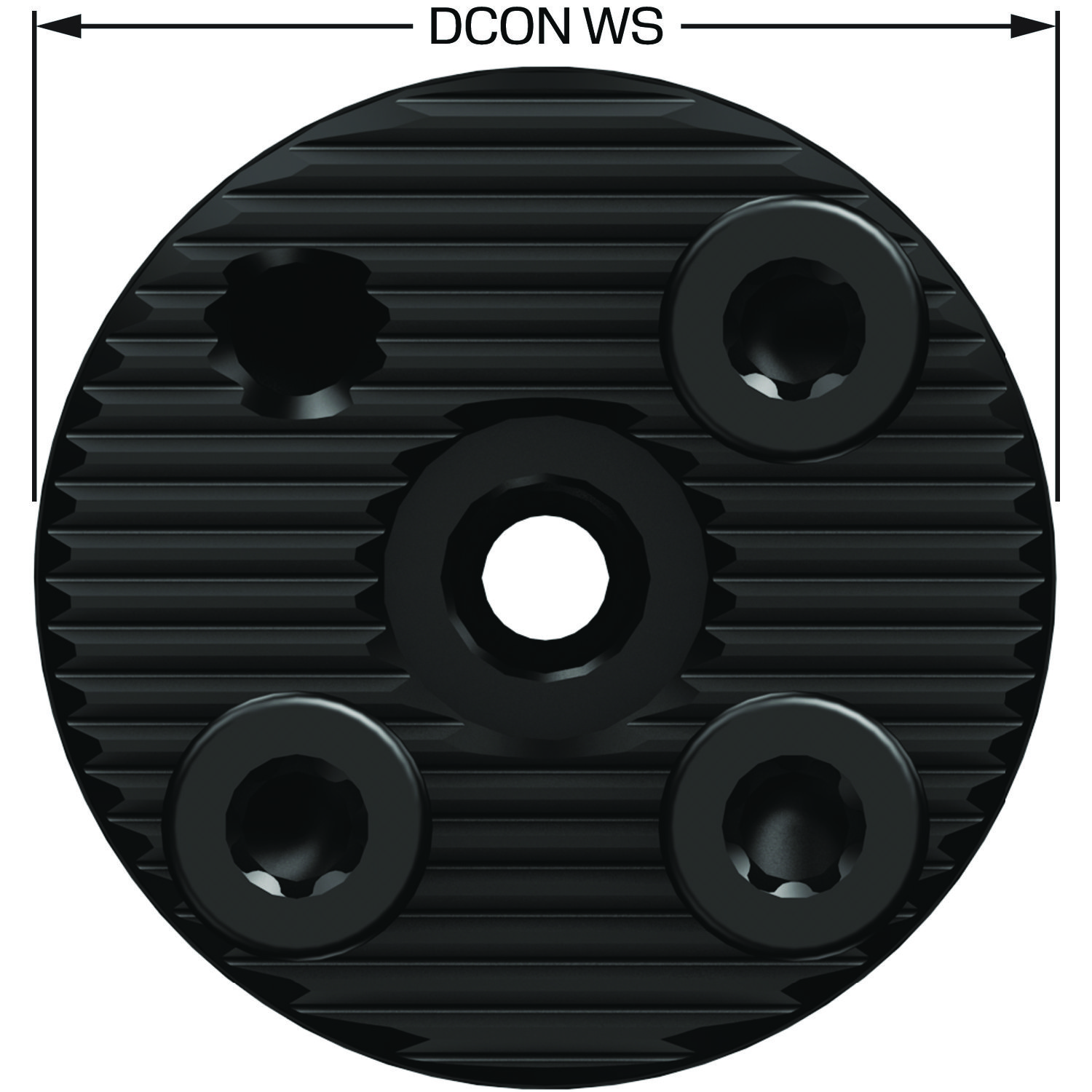

Diâmetro da conexão DCONWS 25 mm
Diâmetro do corpo BD_1 25 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 25
Largura funcional WF_1 0 mm
Máxima força de corte FFCX 1900 N
Peso do item WT 0.936 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Sim
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Neutro
Tamanho da rosca da entrada para refrigeração CNT G 1/4-19
Temperatura máxima admissível do corpo TBX 130 C
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 3.7 Nm
Torque TQ 3.7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
