Adaptação · Adaptador estacionário — reto

C8-131-00098-25

Coromant Capto® para adaptador com haste cilíndrica

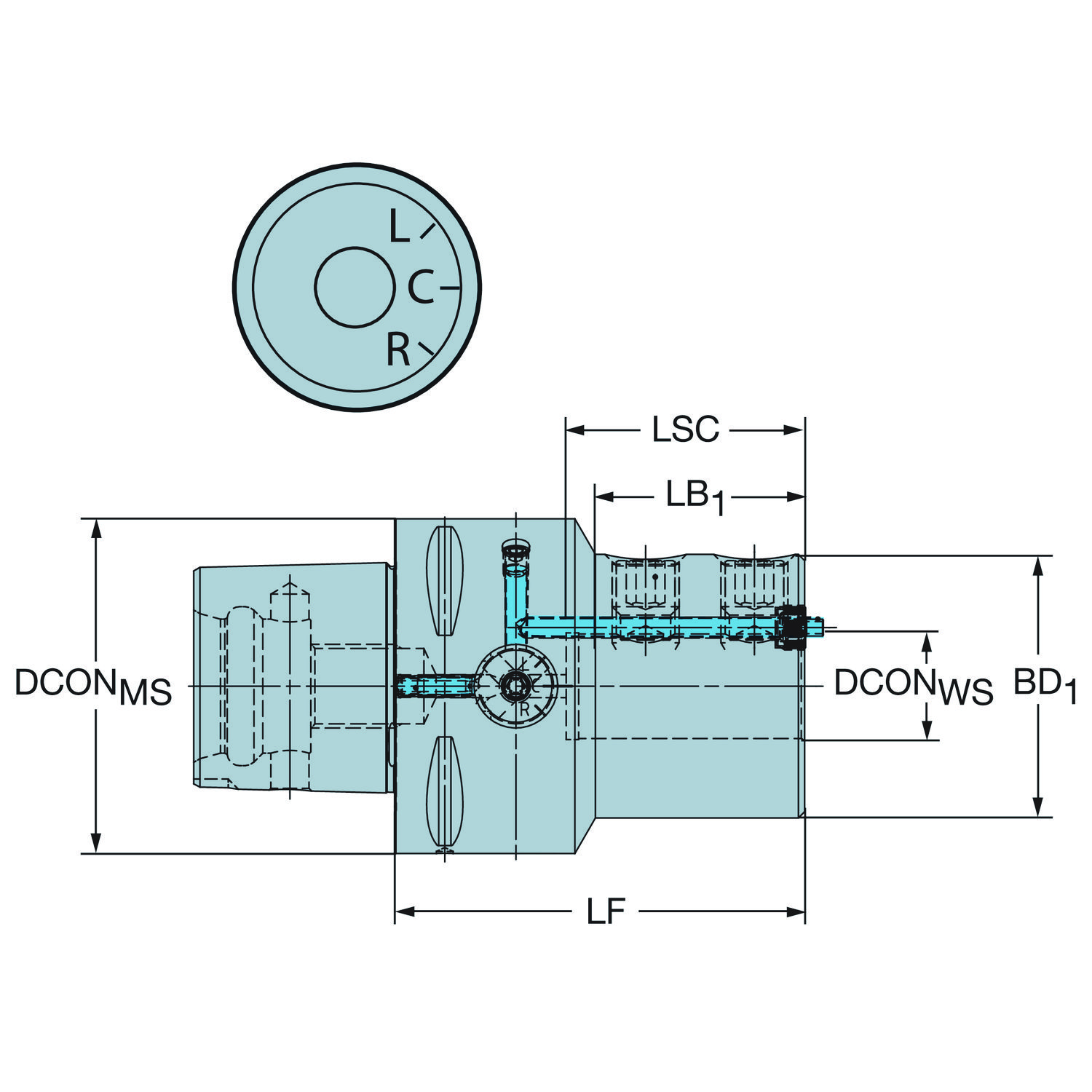

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C8-131-00098-25.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C8-131-00098-25
Código compactado
C8-131-00098-25
Material ID
5730033
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,334 kg
EAN
11778546
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
26/01/2004
CoroPak de lançamento
04.1

Arquivos CAD

Itens inclusos

  • 1 × 5692 035-02 Parafuso da válvula
  • 2 × 5514 012-02 Parafuso
  • 2 × 5691 034-02 Bico de refrigeração
  • 1 × 5641 005-06 Anel O-ring
  • 1 × 3421 105-020 Largura do anel elástico
  • 3 × 5514 058-01 Parafuso
  • 1 × 5514 064-01 Pino com mola
  • 1 × 5514 058-03 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 98 mm
Balanço mínimo OHN 98 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 57 mm
Comprimento do corpo LB 50 mm
Comprimento funcional LF_1 98 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro da conexão DCONWS 25 mm
Diâmetro do corpo BD_1 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica com rebaixos (bucha) — métrica: 25
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 40 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
