Ferramentas · Fresa de facear e mergulho intercambiável
R210-032A25-09H
Corpo de Fresa de facear CoroMill® 210
Fresa · diâmetro de corte 17,9 mm, comprimento funcional 210 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Entrega imediata
R$2.961,25a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroMill® 210
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R210-032A25-09H.
Casos práticos da Hailtools
Vídeos
Coromill 210: Faceamento e furação com alto avançoHailtools · Academia da Usinagem · YouTube
Coromill 210: Faceamento e fresamento em mergulho com alto avançoHailtools · Academia da Usinagem · YouTube
NX CAM - Configuração ferramenta alto avanço R210 Sandvik - Ferramenta 10°Hailtools · Academia da Usinagem · YouTubeBiblioteca técnica: tudo sobre CoroMill 210 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R210-032A25-09H
- Código compactado
- R210-032A25-09H
- Material ID
- 5742341
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 500 g
- EAN
- 12075066
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180802
- Origem
- CN,US
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
- STP básico 75508036.stp
- STP detalhado 75508038.stp
- DXF 2D 75508037.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

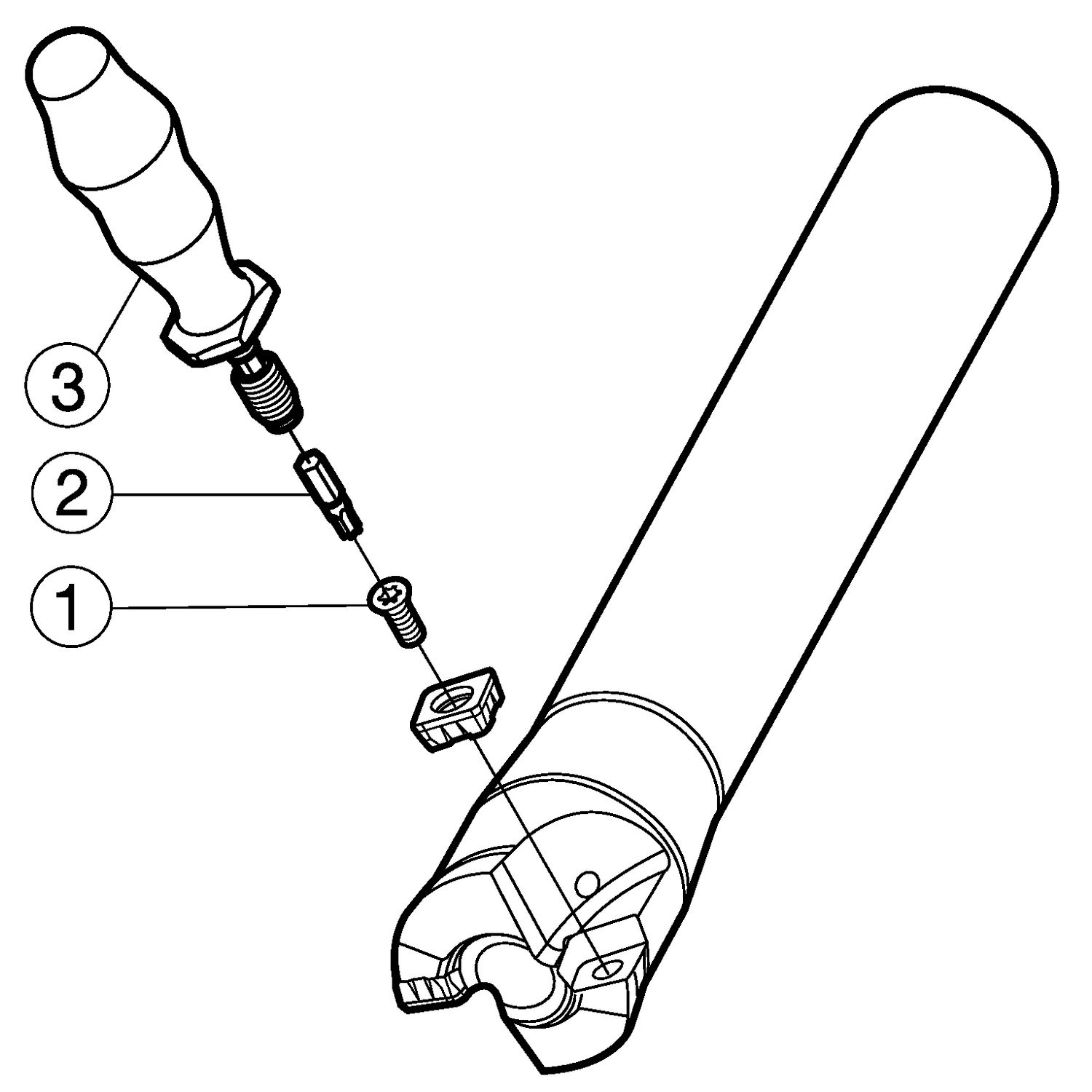

Itens inclusos
- 3 × 5513 020-02 Parafuso da pastilha
- 1 × 5680 084-02 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 9.629 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

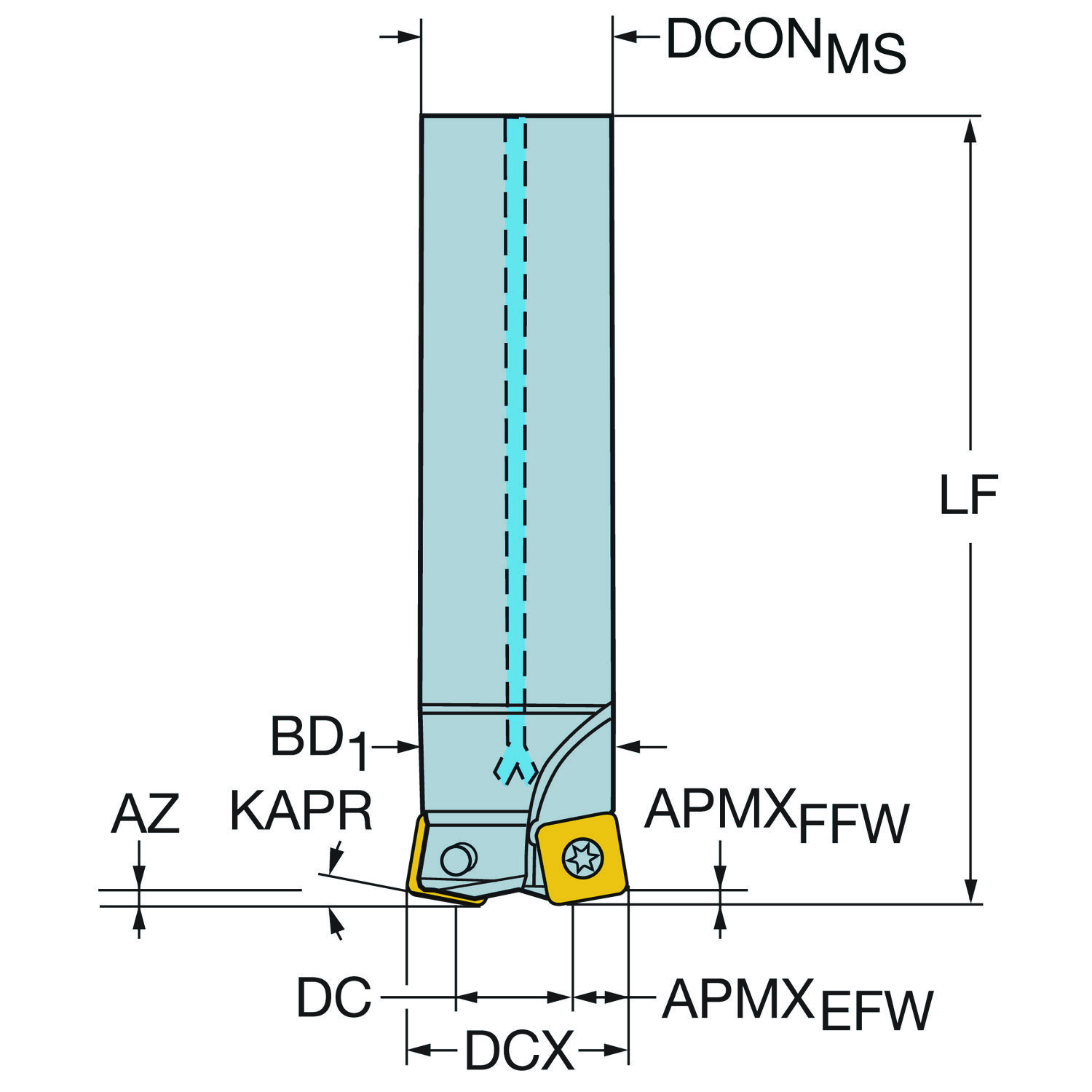

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 10 |
| Ângulo de saída axial | GAMP | 1.62 |
| Ângulo de saída radial | GAMF | 2.32 |
| Ângulo máximo de usinagem em rampa | RMPX | 8 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 56 mm |
| Comprimento do corpo | LB | 45 mm |
| Comprimento funcional | LF | 210 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro de corte | DC | 17.9 mm |
| Diâmetro de corte máximo | DCX | 32 mm |
| Diâmetro do corpo | BD | 28.96 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0 |
| Número de pastilhas | CICT_2 | 3 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 210 — tamanho 09 (R210-090412M/E-) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX_EFW | 8 mm |
| Profundidade de corte máxima | APMX_FFW | 1.2 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 11000 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 165 mm |
| Tolerância do diâmetro de conexão | TCDCON | h7 |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 32 no catálogo
R210-09 04 12M-KM 1020 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 12M-KM 3330 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 14E-MM 1040 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 14E-PM 1010 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 14E-PM 1130 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 14E-PM 1230 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 14E-PM 4330 Pastilha CoroMill® 210 para fresamento Entrega imediata Recomendado
R210-09 04 12M-KM 3040 Pastilha CoroMill® 210 para fresamento
R210-09 04 12M-MM 2030 Pastilha CoroMill® 210 para fresamento
R210-09 04 12M-MM 2040 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-MM 1040 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM 1010 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM 1130 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM 1230 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM 1250 CoroMill® 210, pastilha para fresamento
R210-09 04 12M-PM 4220 Pastilha CoroMill® 210 para fresamento
R210-09 04 12M-PM 4330 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM 4340 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM S30T Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 12M-PM S40T Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-KM 1020 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-KM 3040 Pastilha CoroMill® 210 para fresamento
R210-09 04 14E-KM 3330 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-MM 1240 CoroMill® 210, insert for milling
R210-09 04 14E-MM 2030 Pastilha CoroMill® 210 para fresamento
R210-09 04 14E-MM 2040 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-PM 1210 CoroMill® 210, pastilha para fresamento
R210-09 04 14E-PM 1250 CoroMill® 210, pastilha para fresamento
R210-09 04 14E-PM 4220 Pastilha CoroMill® 210 para fresamento
R210-09 04 14E-PM 4340 Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-PM S30T Pastilha CoroMill® 210 para fresamento Recomendado
R210-09 04 14E-PM S40T Pastilha CoroMill® 210 para fresamento Recomendado Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 45 no catálogo
131-3225-B Bucha quadrada com posicionamento Easy-Fix
132L-4025105-B Bucha cilíndrica com posicionamento Easy-Fix
132L-5025125-B Bucha cilíndrica com posicionamento Easy-Fix
132N-4025 Luva cilindrica
392.41027-100 25 100A Adaptador com acoplamento HSK para ISO 9766
393.14-40 250 Pinça ER
393.14-40 260 Pinça ER
393.14-50 260 Pinça ER
393.15-40 25 Pinça ER
393.277-25 01 080A Cassete para adaptador de broca ajustável
393.277-25 02 085A Cassete para adaptador de broca ajustável
393.CF-32 25 60 Luva cilindrica
393.CG-32 25 60 Luva cilindrica
393.CGS-32 25 60 Luva cilindrica
416.2-L25-32 Bucha excêntrica
A1B27-40 25 085 ISO 7388-1 para adaptador ISO 9766
A1B27-50 25 085 ISO 7388-1 para adaptador ISO 9766
A227-30 25 085 MAS-BT 403 para adaptador ISO 9766
A2B27-40 25 080 MAS-BT 403 para adaptador ISO 9766
A2B27-50 25 090 MAS-BT 403 para adaptador ISO 9766
A3B27-40 25 085 CAT-V para adaptador ISO 9766
A3B27-50 25 085 CAT-V para adaptador ISO 9766
C10-391.19-25 110 Coromant Capto® para mandril com fixação térmica
C3-391.27-25 080 Coromant Capto® para adaptador ISO 9766
C4-391.27-25 077 Coromant Capto® para adaptador ISO 9766
C5-131-00100-25 Coromant Capto® para adaptador com haste cilíndrica
C5-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C5-391.19-25 118 Coromant Capto® para mandril com fixação térmica
C5-391.27-25 071 Coromant Capto® para adaptador ISO 9766
C5-391.27CCH-25 135 Coromant Capto® para adaptador ISO 9766
C6-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C6-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C6-391.27-25 070A Coromant Capto® para adaptador ISO 9766
C6-ABB-25-2 Minitorre Coromant Capto® para duas barras de mandrilar
C8-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C8-391.19-25 100 Coromant Capto® para mandril com fixação térmica
C8-391.27-25 085 Coromant Capto® para adaptador ISO 9766
EF-32-25 Bucha cilíndrica com posicionamento Easy-Fix
EF-40-25 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH25Q-S-115 HSK para mandril iLock com fixação térmica
HA10-SH25Q-S-115 HSK para mandril iLock com fixação térmica
HT06-131-00118-25 HSK para adaptador com haste cilíndrica
HT06-DR25-A045-090 HSK para adaptador ISO 9766
HT08-DR25-A045-090 HSK para adaptador ISO 9766
HT10-DR25-A045-100 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
